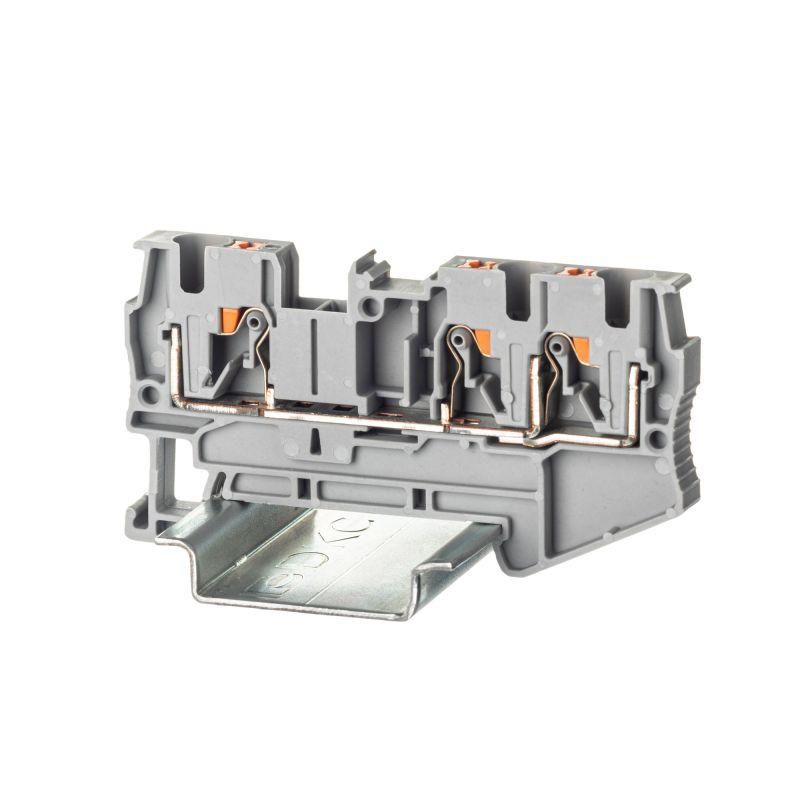

Клемма проходная , зажим push-in, 3 точки подключения, 4 кв.мм, серая - VPR-4-TWIN-GY ДКС

Клемма проходная DKC (ДКС) vpr-4-twin-gy — надежное решение для быстрого и безопасного соединения трёх проводников на DIN-рейке. Подходит для силовых цепей до 32 А и напряжений до 800 В, особенно эффективна там, где важна скорость монтажа и минимизация человеческой ошибки.

Назначение и область применения

Эта проходная клемма используется для последовательного соединения трёх проводов в распределительных щитах, автоматических системах управления и промышленном оборудовании. Благодаря технологии Push-in, её применяют там, где требуется частая переборка проводов или ограниченное время на обслуживание — например, на конвейерах, станках, системах освещения и HVAC.

Технические характеристики

• Количество контактов: 3
• Тип подключения: пружинный зажим Push-in (без инструментов)
• Номинальный ток: 32 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 0,2–6 мм²
• Ширина: 6,2 мм
• Высота: 36,9 мм
• Габариты (В×Ш×Г): 36,9 × 67 × 6,2 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Позиция подключения: сверху
• Рабочий температурный диапазон: -40 … +105 °C
• Материал корпуса: термопласт PA 6.6
• Класс воспламеняемости: V0 (UL-94)
• Цвет: серый
• Необходимость установки замыкающей пластины: да
• Количество каналов для перемычек: 2

Совместимость и монтаж

Клемма vpr-4-twin-gy устанавливается на стандартную DIN-рейку 35 мм. Для сборки цепи используются два встроенных канала для вставных перемычек — они позволяют легко соединить несколько соседних клемм без внешних проводников. Установка выполняется просто: клемму плотно вдавливают в рейку до характерного щелчка. Каждый контакт активируется кнопкой-толкателем — при нажатии она открывает внутренний механизм, после чего провод вводится до упора и фиксируется пружиной. Отключение происходит аналогично: снова нажимаете кнопку и вытягиваете провод.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 — материал самозагасаемый и не распространяет пламя. Это соответствует требованиям безопасности для промышленной электроники и электроустановок. Работоспособность сохраняется при экстремальных температурах — от -40 °C до +105 °C, что делает клемму подходящей для холодных складов, теплиц, производственных помещений с нагревом и даже наружных установок в контролируемых условиях.

Преимущества

• Быстрая установка без инструментов — достаточно вставить провод и нажать кнопку.
• Защита от случайного отсоединения: провод не выпадёт при вибрации или механическом воздействии.
• Удобство диагностики: можно проверить целостность соединения визуально через прозрачный механизм внутри корпуса.
• Поддержка двух перемычек — позволяет собирать цепочки из нескольких клемм без лишней проводки.
• Стандартный серый цвет — совместим с большинством промышленных шкафов и легко различим среди других компонентов.

Ограничения применения

• Не предназначен для многожильных проводов с оголёнными концами более 6 мм² — риск повреждения контакта или плохого соединения.
• Запрещено использовать с гибкими проводами без наконечника, если жила состоит из множества тонких проволочек — возможен выход из строя пружины при некорректной затяжке.
• Обязательно использование замыкающей пластины при соединении нескольких клемм — без неё цепь будет разрываться между модулями.
• Не рекомендовано применение в средах с постоянным воздействием масел, растворителей или агрессивных химикатов — хотя корпус прочный, он не имеет специальной химической защиты.

Примеры использования

• Распределительные щиты на заводе: соединение входящих фаз с несколькими выходами к датчикам и реле.
• Автоматические линии: передача сигнала от одного контроллера к нескольким исполнительным устройствам.
• Осветительные системы: групповое управление светильниками через одну клемму с двумя перемычками.
• Системы отопления и вентиляции: подключение терморегуляторов и датчиков температуры.

Практические советы

• Перед вставкой провода обязательно удалите изоляцию точно до нужной глубины — лучше использовать инструмент для зачистки, чем нож.
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы предотвратить расслоение жил.
• Проверьте, правильно ли установлены перемычки — они должны плотно сидеть в каналах и не болтаться.
• Если клемма устанавливается рядом с источником тепла, учтите максимальную температуру окружающей среды — не допускайте перегрева выше +105 °C.
• При замене клеммы всегда отключайте питание — даже при отключенном проводе есть риск остаточного напряжения.
• Клемма vpr-4-twin-gy совместима с другими изделиями серии Push-in от DKC — можно комбинировать с однополюсными и двухполюсными моделями одной серии.
