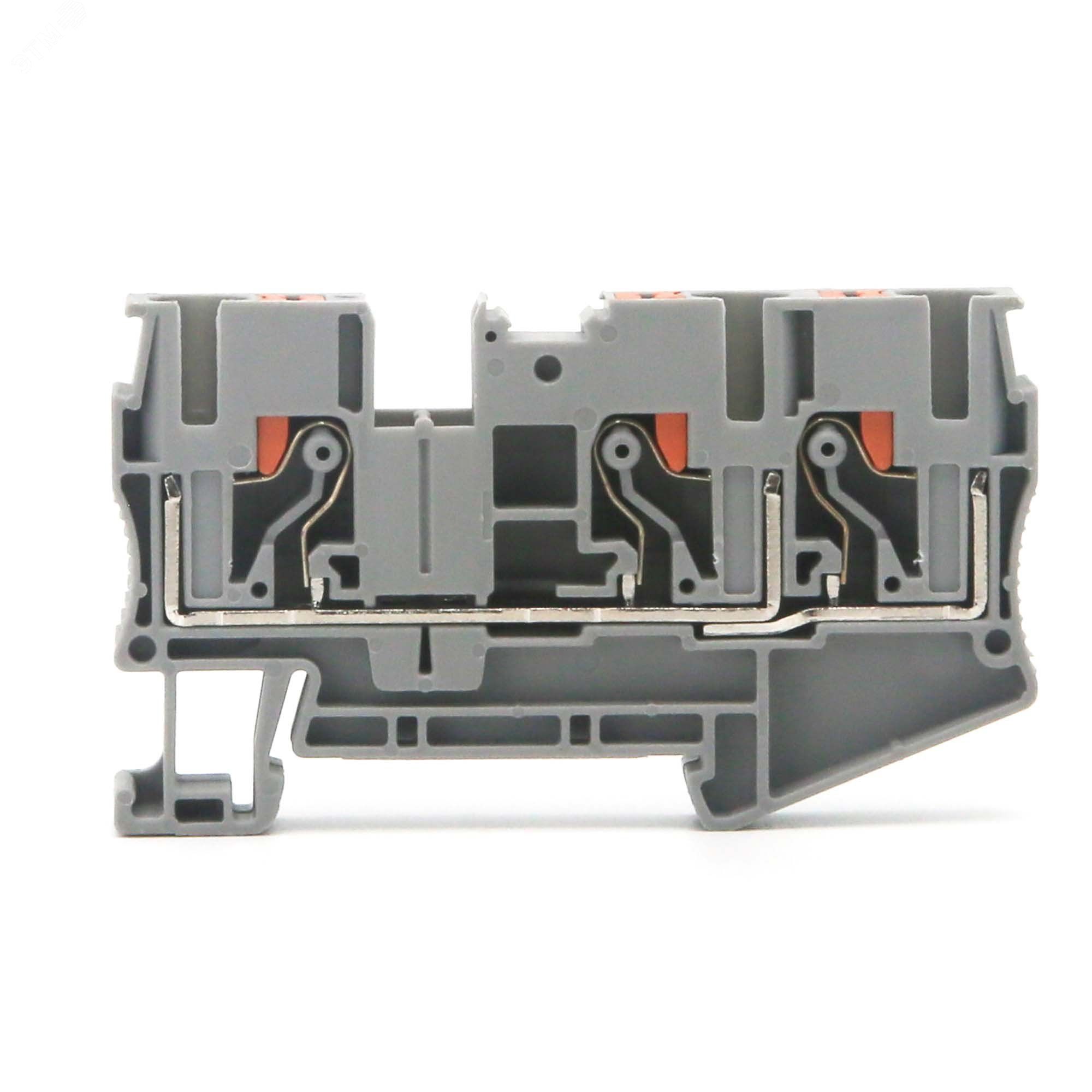

Клемма проходная , зажим push-in, 3 точки подключения, 6 кв.мм, серая - VPR-6-TWIN-GY ДКС

Клемма проходная DKC (ДКС) vpr-6-twin-gy - надежное решение для быстрого и безопасного соединения трёх проводников в распределительных щитах. Подходит для монтажа на DIN-рейку, работает в широком диапазоне температур и обеспечивает устойчивый контакт даже при вибрациях.

Назначение и область применения

Клемма проходная vpr-6-twin-gy используется для создания последовательных цепей в электрических системах - например, для распределения фазы, нуля или заземления между несколькими устройствами. Применяется в автоматических щитах, пультах управления, промышленном оборудовании, конвейерах, насосных станциях и других объектах, где требуется компактное и надёжное соединение проводов без инструментов.

Технические характеристики

• Тип зажима: пружинный Push-in - вставка провода без отвертки
• Количество контактов: 3 (проходной тип - вход/выход в одной цепи)
• Диапазон сечений проводов: 0,5–6 мм2 (подходит для медных одножильных и многожильных проводов)
• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Рабочая температура: от –40 C до +105 C
• Ширина: 8,2 мм, высота: 44,1 мм
• Цвет корпуса: серый
• Материал изоляции: термопласт PA 6.6 (полиамид)
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал
• Способ монтажа: крепление на DIN-рейку 35 мм
• Положение подключения: сверху
• Поддержка перемычек: да (два канала для вставных соединителей)

Совместимость и монтаж

Клемма vpr-6-twin-gy совместима с любыми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Установка занимает несколько секунд: просто защёлкните клемму на рейку. Для подключения провода введите его в гнездо до упора - механизм зажима сработает автоматически. Чтобы освободить провод, нажмите на кнопку-толкатель рядом с каждым гнездом - так предотвращается случайное выдергивание.

Использование вставных перемычек позволяет легко соединить соседние клеммы без дополнительных проводов. Перемычки должны соответствовать шагу 8,2 мм.

Безопасность и стандарты

• Класс горючести V0 - материал не поддерживает пламя и само затухает после удаления источника огня
• Защита от случайного прикосновения: кнопка-толкатель требует целенаправленного действия, исключает доступ к токоведущим частям при нормальной эксплуатации
• Соответствие требованиям IEC 60947-7-1 для коммутационных элементов на DIN-рейку

Преимущества

• Быстрая установка - не нужна отвертка, достаточно вставить провод
• Уменьшен риск ошибок: кнопка-толкатель предотвращает некорректную вставку или выпадение провода
• Стабильный контакт при вибрациях - пружинный механизм не ослабевает со временем
• Компактность: три контакта на 8,2 мм ширины - экономия места в щите
• Удобство обслуживания: можно менять один провод, не нарушая остальные соединения

Ограничения применения

• Не рекомендуется использовать для алюминиевых проводов - возможен оксидный слой, снижающий надёжность контакта
• Максимальное сечение - 6 мм2; более толстые провода не войдут
• Запрещено перегревать клемму выше +105 C - это повредит изоляцию
• Не предназначен для постоянного погружения в жидкости - хотя IP-класс не указан, герметичность не гарантируется

Примеры использования

• Распределение фазы L между несколькими автоматическими выключателями в щите
• Объединение нулевых проводников N перед группой УЗО
• Создание цепи заземления PE через ряд оборудования
• Соединение датчиков и исполнительных механизмов на конвейере

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание
• Для многожильных проводов используйте наконечники - они обеспечивают лучший контакт и предотвращают расслоение жил
• Проверьте плотность фиксации: потяните провод легче, чем при обычном монтаже - он не должен выйти
• При использовании перемычек следите, чтобы они были правильно ориентированы - не допускайте перекоса
• При сборке щита оставляйте минимум 5 мм свободного пространства между клеммами для удобства работы с инструментом
