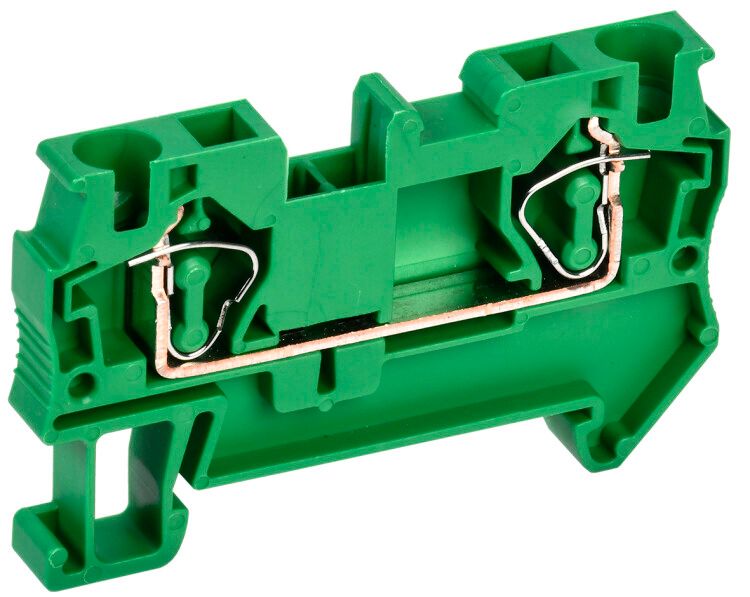

Клемма пружинная КПИ 2в-4 41А зеленая | YZN11-004-K06 IEK

Клемма пружинная КПИ 2в-4 41А зеленая от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 6 мм2, выдерживает нагрузку до 41 А и 800 В. Артикул yzn11-004-k06.

Назначение и область применения

Клемма пружинная КПИ 2в-4 41А зеленая используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников - как с наконечниками, так и без них. Подходит для промышленного оборудования, автоматизации, систем освещения и управления. Часто встречается в шкафах управления станков, конвейеров, HVAC-систем и других объектах с высокой плотностью коммуникаций.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 0,2–6 мм2
• Тип зажима: пружинный (без винтовых элементов)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина шага: 6,2 мм
• Количество контактов на клемме: 1
• Количество клемм на уровне: 2 (два входа для двух проводов)
• Позиция подключения: сбоку
• Рабочая температура: от –40 C до +85 C
• Цвет корпуса: зелёный
• Класс горючести изоляции: V0 (самозатухающий материал)
• Срок службы: 15 лет
• Материал корпуса: прочный полиамид (эластичный, ударопрочный, устойчивый к химикатам и перепадам температур)
• Поддержка замыкающих пластин: да

Совместимость и монтаж

Клемма пружинная КПИ 2в-4 41А зеленая легко монтируется на стандартную DIN-рейку 35 мм. Для подключения достаточно вставить провод в зажим - он фиксируется за счёт пружины. Нет необходимости использовать инструменты для затяжки. Можно подключать одножильные и многожильные провода, как с наконечниками, так и без них. Максимальный диаметр провода - соответствует сечению 6 мм2. Шаг между клеммами 6,2 мм обеспечивает совместимость с большинством модульных устройств и перемычек.

Безопасность и стандарты

Корпус изготовлен из материала класса V0 - самозатухающий при возгорании, что снижает риск распространения пламени. Работает в широком температурном диапазоне, включая холодные условия (-40 C). Соответствует требованиям безопасности для внутреннего монтажа в электрошкафах. Отсутствие открытых металлических частей исключает случайное прикосновение к токоведущим элементам.

Преимущества

• Быстрая установка - не требует отвертки или гаечного ключа
• Устойчивость к вибрациям - пружинный зажим не ослабевает со временем
• Высокая плотность сборки - благодаря малому шагу 6,2 мм можно разместить больше клемм на единице площади
• Гибкость подключения - поддерживаются провода с наконечниками и без них
• Долговечность - срок службы 15 лет при соблюдении условий эксплуатации
• Возможность использования замыкающих пластин - удобно для последовательного соединения нескольких клемм

Ограничения применения

• Не предназначен для подключения проводов сечением более 6 мм2 - возможен перегрев и потеря контакта
• Не рекомендован для внешней установки без защиты от атмосферных воздействий - хотя IP-класс не указан, корпус не герметичен
• Не следует применять в условиях постоянного механического давления на провод - может повредить зажим
• Не подходит для циклических подключений/отключений - рассчитана на постоянное соединение

Примеры использования

• Распределение фазы в автоматических выключателях
• Объединение нулевых проводников в групповой щиток
• Подключение защитного заземления (PE) через перемычки
• Сборка контроллеров и реле в промышленных панелях
• Формирование шин в системах освещения и управления

Практические советы

• Перед вставкой провода удалите изоляцию на длину 9–10 мм - этого достаточно для надёжного контакта
• При использовании наконечников выбирайте типы, подходящие по размеру - не допускайте люфта
• Учитывайте посадочный размер: ширина 6,2 мм - проверьте совместимость с вашими перемычками и маркировочными планками
• Для удобства обслуживания используйте заглушки на свободные входы - предотвращают попадание пыли и случайные прикосновения
• При монтаже в плотных шкафах - располагайте клеммы с учётом доступа для тестирования мультиметром
• Клемма пружинная КПИ 2в-4 41А зеленая от IEK хорошо сочетается с другими изделиями серии КПИ - можно формировать единые группы с одинаковым цветом и конструкцией
