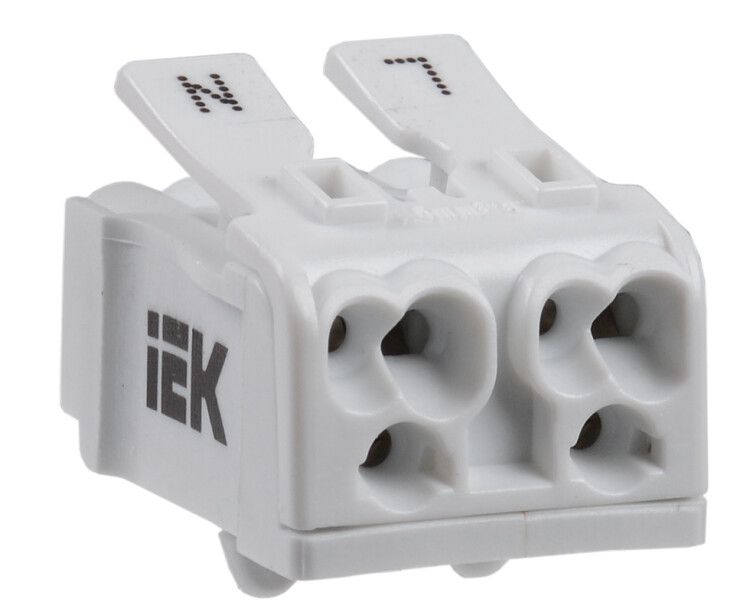

Клемма пружинная соединительная КСПн2-L+N | UKZ-B06-2P-F1-E0-10 IEK

Клемма пружинная соединительная КСПн2-L+N от бренда IEK — компактное двухполюсное устройство для надёжного соединения медных проводников сечением 0,5–2,5 мм² в распределительных коробках, щитах и на оборудовании. Артикул ukz-b06-2p-f1-e0-10 обеспечивает быстрое и безопасное подключение без инструментов.

Назначение и область применения

Клемма пружинная соединительная КСПн2-L+N используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока до 450 В и частотой 50 Гц. Подходит для установки в электрических шкафах, распределительных коробках, на осветительном и силовом оборудовании. Конструкция позволяет объединить фазный (L) и нулевой (N) проводники в одном корпусе, что упрощает сборку цепей.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Диапазон сечений провода: 0,5 – 2,5 мм²
• Количество полюсов: 2 (L + N)
• Тип зажима: пружинный, безвинтовой
• Положение подключения: сбоку
• Рабочая температура: от -60 °C до +40 °C
• Материал корпуса: термопласт (самозагасающий, устойчив к перегреву)
• Ширина: 5 мм
• Цвет: серый
• Срок службы: 10 лет

Совместимость и монтаж

Клемма пружинная соединительная КСПн2-L+N не требует инструментов для подключения — провод вставляется в гнездо до упора, зажим осуществляется за счёт пружины. Монтаж выполняется путём вставки в пазы или крепление на DIN-рейку (не имеет собственной монтажной ножки — требуется дополнительный крепёж). Учитывайте ширину 5 мм при планировании расположения нескольких клемм в одной группе. Не совместима с алюминиевыми проводами и проводами сечением менее 0,5 мм² или более 2,5 мм².

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса — самозагасающий термопласт, обеспечивающий устойчивость к возгоранию. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) для внутренних помещений и закрытых щитов. Не предназначен для открытой прокладки вне защиты.

Преимущества

• Быстрая установка — нет необходимости затягивать винты
• Надёжный контакт благодаря пружинному механизму, устойчивому к вибрации
• Защита от случайного выскальзывания провода
• Компактный размер — экономия места в шкафах
• Стабильная работа при экстремальных температурах (-60…+40 °C)

Ограничения применения

• Не допускается использование с алюминиевыми проводами
• Запрещено применение для проводов сечением меньше 0,5 мм² или больше 2,5 мм²
• Не рассчитана на постоянное погружение в воду — IP-защита не указана, использовать только в сухих помещениях
• Отсутствует встроенная монтажная ножка — требует крепления на рейку или в корпусе
• Не рекомендовано для высокочастотных или импульсных нагрузок без проверки совместимости

Примеры использования

• Подключение светильников в распределительной коробке (фаза и ноль)
• Объединение проводов в автоматических выключателях и УЗО
• Сборка цепей управления на станках и конвейерах
• Разводка сети в холодильных камерах и наружных щитах при низких температурах

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм — недостаточно зачищенный провод не будет надёжно зажат
• Для многожильных проводов используйте наконечники типа НШВИ — это предотвращает деформацию жил и увеличивает срок службы контакта
• Проверьте плотность соединения легким потягиванием после монтажа
• При использовании нескольких клемм КСПн2-L+N в ряде — учтите суммарную ширину (по 5 мм на каждую) и оставьте зазор для доступа
• Артикул ukz-b06-2p-f1-e0-10 — оптимальный выбор для замены старых винтовых клемм в модернизируемых системах
