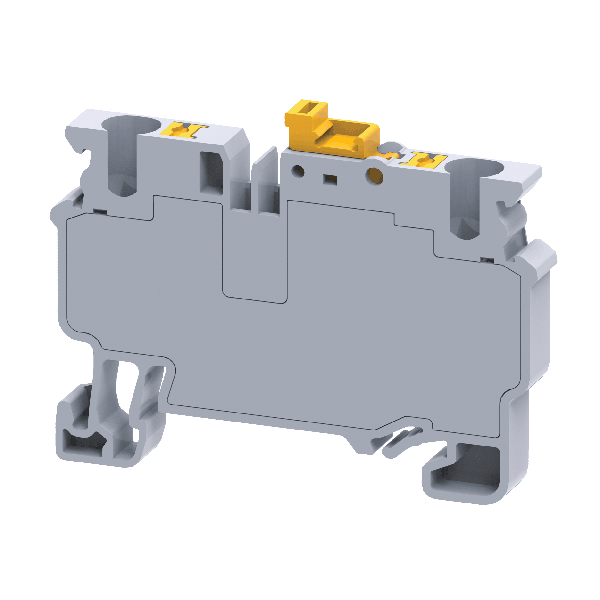

Клемма с ножевым размыкателем push-in 4 кв.мм OptiClip CPK-4-MT-N-I-серый - 331879 КЭАЗ

Клемма с ножевым размыкателем push-in 4 кв.мм серая 10А от КЭАЗ - это компактное устройство для быстрого и надежного подключения одножильных и многожильных проводов сечением до 4 мм2 в распределительных щитах. Благодаря встроенному размыкателю и пружинному зажиму push-in, клемма упрощает обслуживание и диагностику цепей без инструментов.

Назначение и область применения

Клемма с ножевым размыкателем push-in 4 кв.мм серая 10А используется для коммутации силовых и управляющих цепей в электрощитах. Подходит для установки в системах автоматического управления (САУ), промышленном оборудовании, системах освещения и автоматизации. Ножевой размыкатель позволяет физически от disconnect цепь без демонтажа провода - удобно при тестировании, ремонте или замене оборудования.

Технические характеристики

• Номинальный ток: 10 А
• Рабочее сечение провода: 0,2–4 мм2 (гибкий и одножильный)
• Тип зажима: пружинный push-in - без инструментов
• Монтаж: на DIN-рейку шириной 35 мм
• Количество контактов: один
• Ширина модуля: 6 мм
• Цвет корпуса: серый
• Класс воспламеняемости: V0 - самозатухающий материал
• Положение подключения: боковое

Совместимость и монтаж

Клемма совместима со всеми стандартными DIN-рейками по ГОСТ Р МЭК 60715. Устанавливается одним движением - защелкивается на рейке. Для подключения провода достаточно вставить его в отверстие до упора; пружинный механизм автоматически фиксирует жилу. Размыкатель активируется поворотом рычажка вверх - при этом контакт разрывается механически, без перегрева. Отключение можно выполнить даже при наличии напряжения - но только если соблюдены правила безопасности.

Безопасность и стандарты

Клемма соответствует требованиям по горючести класса V0 - материал не распространяет пламя. Произведена КЭАЗ в соответствии с международными нормами для компонентов распределительных устройств. Применяется в средах с повышенной вибрацией благодаря устойчивому контакту push-in. Не рекомендуется использовать в условиях постоянного воздействия воды или химических паров - степень защиты IP20.

Преимущества

• Push-in подключение - не нужны отвертки, инструменты или предварительная подготовка провода
• Встроенный ножевой размыкатель - позволяет безопасно отключать цепь без демонтажа
• Виброустойчивый контакт - снижает риск ослабления соединения при работе оборудования
• Чёткая система маркировки - места для этикеток позволяют быстро идентифицировать цепи
• Компактный размер - экономия места в щите, плотная укладка нескольких клемм

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только медные
• Максимальное сечение - 4 мм2; более толстые провода не войдут
• Не имеет защиты от внешних факторов (IP20); нельзя использовать вне закрытых щитов
• Не рассчитана на частые операции включения/выключения - размыкатель служит для сервисного отключения, а не для регулярного коммутирования нагрузки

Примеры использования

• Подключение входных сигналов от датчиков в контроллере PLC
• Разрыв цепи питания двигателя при диагностике на конвейере
• Фиксация проводов управления в шкафу системы вентиляции
• Объединение нулевых проводников в распределительном щите с возможностью быстрого отключения

Практические советы

• Перед вставкой провода удалите изоляцию на глубину 8–10 мм - этого достаточно для надежного контакта
• Используйте только цельные жилы или хорошо обжатые наконечники - не допускайте выпадения отдельных проволочек
• При необходимости отключения - всегда переводите рычажок в положение “OFF” перед работой на участке цепи
• Для группового монтажа учитывайте шаг 6 мм - рядом с другими клеммами оставьте минимум 1–2 мм свободного пространства для доступа к рычажкам
• Клемма 331879 от КЭAZ оптимальна для проектов, где важна скорость монтажа и легкость обслуживания - особенно в условиях ограниченного времени на запуск объекта
