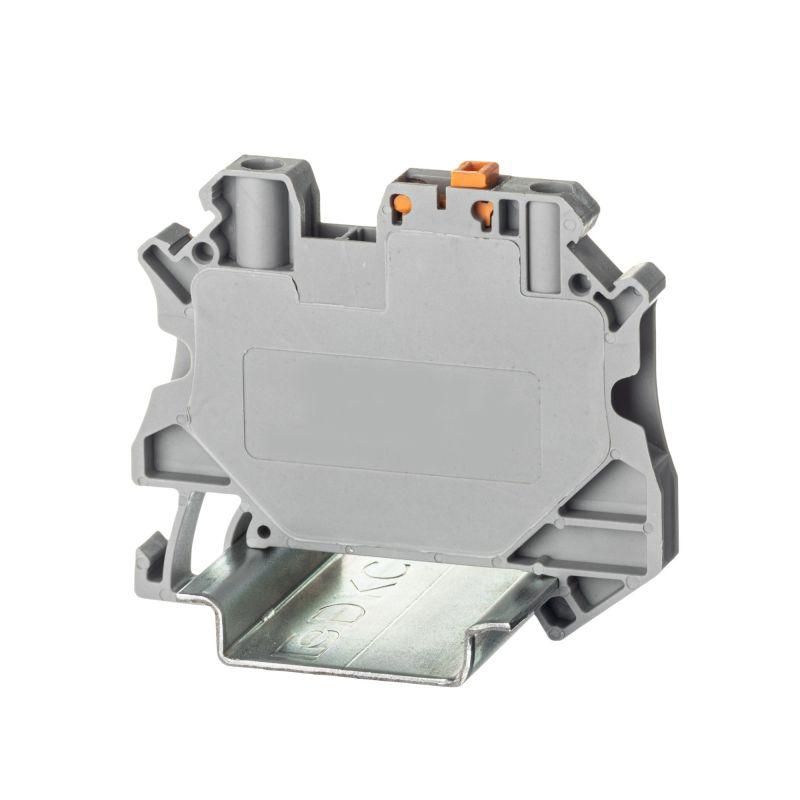

Клемма с размыкателем, тестовые гнезда, винтовой зажим, 2 точки подключения, 4 кв.мм, серая | TUR-4-MT-P-P DKC ДКС

Клемма с размыкателем DKC с винтовым зажимом (артикул tur-4-mt-p-p) обеспечивает надёжное электрическое соединение двух проводников, позволяет безопасно разрывать цепь без демонтажа и проверять наличие напряжения через встроенные тестовые гнёзда. Подходит для монтажа на DIN-рейку в распределительных шкафах, автоматике и промышленном оборудовании.

Назначение и область применения

Эта клемма используется для создания разрывов в электрической цепи с возможностью быстрого отключения без отвинчивания проводов. Особенно удобна при диагностике, настройке или замене оборудования - достаточно повернуть рычаг размыкателя, чтобы отключить цепь, сохранив целостность всех соединений. Применяется в системах управления, станках, конвейерах, освещении и других установках, где требуется частый доступ к точкам подключения.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактных точек: 2
• Номинальный ток: 20 А
• Номинальное напряжение: 500 В
• Диапазон сечений провода: 0,14–6 мм2 (включает тонкопроволочные гибкие жилы)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +105 C
• Ширина: 6,2 мм, высота: 49,1 мм
• Цвет корпуса: серый
• Материал изоляции: термопласт PA 6.6, класс горючести V0 (UL-94)
• Наличие тестовых гнёзд: да, два гнезда P-P для подключения щупов мультиметра
• Тип размыкателя: поворотный, механический переключатель
• Требует торцевую пластину: да
• Тип кросс-соединения: втычной (для установки перемычек между соседними клеммами)

Совместимость и монтаж

Клемма DKC устанавливается на стандартную DIN-рейку 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она предотвращает случайное выпадение клеммы и обеспечивает герметичность группы. Каждая клемма имеет два втычных канала для установки перемычек между соседними элементами. Провода зачищаются на 8–10 мм и затягиваются винтом моментом, достаточным для плотного контакта - перетягивать нельзя, чтобы не повредить внутреннюю часть зажима. Установка осуществляется одним движением: клемма защёлкивается на рейке, затем фиксируется торцевой планкой.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 - самозатухающий, не распространяет пламя. Это соответствует требованиям UL-94 и обеспечивает безопасность при работе в условиях повышенной нагрузки. Номинальное напряжение 500 В и рабочий диапазон температур от –40 C до +105 C позволяют применять клемму в суровых условиях, включая холодные склады и нагреваемые помещения. Встроенные тестовые гнёзда позволяют проверять напряжение без вскрытия соединений, снижая риск поражения током.

Преимущества

• Возможность отключения цепи без откручивания проводов - экономит время при обслуживании
• Встроенные тестовые гнёзда P-P обеспечивают безопасную диагностику напряжения
• Поддержка широкого диапазона сечений - от тонких гибких жил до многожильных проводов до 6 мм2
• Устойчивость к экстремальным температурам - работает даже в морозных или паровых средах
• Стандартная ширина 6,2 мм - компактное расположение на рейке, позволяет разместить больше клемм в ограниченном пространстве

Ограничения применения

• Не предназначен для постоянного подключения силовых кабелей выше 6 мм2 - превышение сечения вызывает перегрев и выход из строя
• Требует обязательной установки торцевой пластины; без неё клемма может выскочить из рейки при вибрации
• Не рекомендуется для использования в цепях переменного тока с частотой выше 50/60 Гц без согласования с проектом - не протестирована для высокочастотных помех
• Запрещено использовать в средах с агрессивными химическими веществами - материал PA 6.6 не устойчив к растворителям и маслам

Примеры использования

• Разрыв цепи питания двигателя в пульте управления - позволяет отключить питание для ремонта без снятия проводов
• Тестирование сигнальных цепей в PLC-панели - через гнёзда можно измерить напряжение без разборки
• Обвязка датчиков на конвейере - несколько клемм с перемычками формируют групповое подключение с возможностью отключения одного участка
• Системы аварийного отключения - поворотный размыкатель легко активируется оператором в экстренных ситуациях

Практические советы

• Перед установкой всегда проверяйте сечение провода - слишком толстый провод не войдёт, слишком тонкий может проскользнуть и плохо закрепиться
• При использовании гибких многожильных проводов используйте наконечники - они увеличивают срок службы контакта
• При монтаже нескольких клемм рядом - обязательно устанавливайте торцевые пластины на обоих концах группы
• Для проверки напряжения подключайте щупы мультиметра именно в гнёзда P-P - другие точки не рассчитаны на измерения
• Не применяйте инструменты с острыми кромками для зачистки проводов - есть риск повредить внутренние части зажима
• При необходимости замены - отключите питание, переведите размыкатель в положение “OFF”, затем снимите торцевую пластину и выньте клемму с рейки
