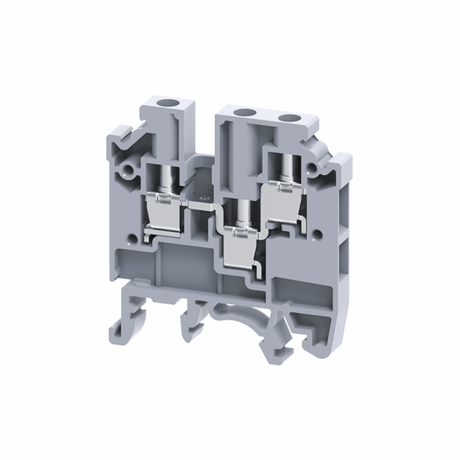

Клемма с тремя контактами 2,5 кв.мм винтовая CMC-2,5-TRIPLET-(0,2-4)-I-BU-синий - 289830 КЭАЗ

Клемма с тремя контактами винтовая 2,5 кв.мм CMC-2,5-TRIPLET-(0,2-4)-I-BU синий — это однорядная винтовая клемма на DIN-рейку, предназначенная для надёжного соединения нескольких проводников в одном модульном элементе. Бренд КЭАЗ предлагает эту модель как часть линейки компактных решений для распределительных щитов и систем автоматизации, где важны плотность монтажа и устойчивость к механическим и термическим нагрузкам.

Назначение и область применения

Клемма с тремя контактами винтовая 2,5 кв.мм CMC-2,5-TRIPLET-(0,2-4)-I-BU синий используется для создания электрических соединений между проводниками в распределительных шкафах, щитах управления, системах автоматизации (САУ) и промышленном оборудовании. Подходит для подключения силовых и слаботочных цепей, где требуется объединение трёх проводов в одной точке — например, для разводки фаз, нулевых или заземляющих жил. Применяется в условиях постоянной вибрации, перепадов температур и высокой плотности компонентов.

Технические характеристики

• Количество контактов: 3 — все внутри клеммы электрически связаны между собой
• Тип соединения: винтовое — надёжное, проверенное временем, требует периодической затяжки
• Диапазон сечений провода: 0,2–4 мм² — поддерживает тонкие многожильные и одножильные провода
• Номинальный ток: 32 А — рассчитана на длительную работу при этом значении
• Номинальное напряжение: 630 В — безопасна для сетей до 1000 В переменного тока
• Способ монтажа: на DIN-рейку 35 мм — совместима со стандартными шкафами и щитами
• Ширина шага: 5 мм — позволяет плотно располагать несколько клемм рядом
• Количество уровней: 1 — одноуровневая конструкция, не имеет верхнего/нижнего ряда
• Рабочая температура: от –40 °C до +85 °C — работает в суровых климатических условиях
• Материал корпуса: полиамид PA — самозатухающий, устойчив к химикатам и старению
• Класс горючести: V0 — не распространяет пламя при возгорании
• Цвет: синий — визуально отличает её от других клемм, удобно для цветовой маркировки
• Позиция подключения: сбоку — провода вставляются перпендикулярно к рейке, экономят место

Совместимость и монтаж

Клемма с тремя контактами винтовая 2,5 кв.мм CMC-2,5-TRIPLET-(0,2-4)-I-BU синий монтируется на стандартную DIN-рейку 35 мм. Установка происходит защёлкиванием — достаточно приложить усилие до характерного щелчка. Для подключения: оголите провод на 6–8 мм, введите его в гнездо, закрутите винт до упора. Не используйте инструменты с острыми кромками — можно повредить изоляцию. После монтажа проверьте надёжность фиксации легким потягиванием. Максимально допустимый момент затяжки — не более 0,2 Н·м, чтобы не раздавить контакт.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0, соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Клемма с тремя контактами винтовая 2,5 кв.мм CMC-2,5-TRIPLET-(0,2-4)-I-BU синий сертифицирована для работы в промышленных электросистемах. Защита от случайного прикосновения обеспечивается глубоким расположением контактов и изолированным корпусом. Не рекомендуется использовать в средах с повышенной коррозионной активностью (например, морской воздух без защиты).

Преимущества

• Объединение трёх проводов в одном модуле снижает количество необходимых клемм и уменьшает занимаемое место
• Высокая плотность монтажа благодаря ширине 5 мм — позволяет разместить больше устройств в ограниченном пространстве
• Стандартный тип винтового соединения — совместим с любыми отвертками, не требует специнструмента
• Полиамидный корпус выдерживает частые перегрузки и нагрев без деформаций
• Синий цвет упрощает визуальную идентификацию в многоцветных схемах

Ограничения применения

• Не подходит для многожильных проводов без наконечников — возможен выход из строя при плохой подготовке жил
• Запрещено применять в цепях с импульсными токами выше 32 А — риск перегрева и оплавления
• Не предназначена для подключения алюминиевых проводов — материал контакта рассчитан только на медь
• Не следует использовать в помещениях с постоянной влажностью >95 % без герметичной защиты
• Ограниченная долговечность при частом демонтаже — винтовые зажимы теряют удерживающую способность после 5–7 циклов

Примеры использования

• Подключение трёх входных фаз к общему нулевому проводу в распределительном щите
• Сборка сигнальных цепей в ПЛК-шкафах — три датчика объединяются в одну точку контроля
• Разветвление цепи питания для нескольких исполнительных механизмов (электроклапанов, реле)
• Создание общего заземления для группы оборудования в промышленном контроллере

Практические советы

• Перед монтажом всегда зачищайте провода до одинаковой длины — это исключает неравномерное давление на контакты
• Для многожильных проводов используйте наконечники — они предотвращают заплетание и обеспечивают лучший контакт
• Проверяйте затяжку винтов через 1–2 месяца после первого включения — особенно в вибрационных средах
• При использовании в щитах с большим количеством клемм — группируйте аналогичные функциональные цепи (например, все нули в одном ряду)
• Не смешивайте клеммы разных производителей в одной цепи — различаются материалы и зазоры, что влияет на надёжность
• При замене — ориентируйтесь на артикул 289830: именно так обозначается эта конкретная модель в каталогах КЭАЗ
