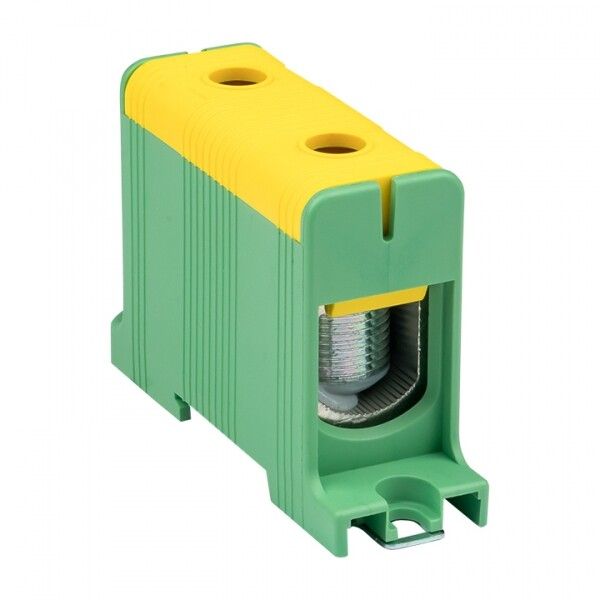

Клемма силовая вводная КСВ 35-150 кв,мм. желтая/-зеленая EKF PROxima | plc-kvs-35-150-y-green

Клемма силовая вводная КСВ 35-150 кв.мм желто-зеленая от EKF PROxima обеспечивает надёжное вводное соединение для медных и алюминиевых проводников сечением 35–150 мм2. Устройство рассчитано на работу в распределительных щитах с монтажом на DIN-рейку и соответствует требованиям IEC 60309-1.

Назначение и область применения

Клемма силовая вводная КСВ 35-150 кв.мм желто-зеленая используется для присоединения вводных кабелей к распределительному оборудованию. Применяется в силовых щитах промышленных объектов, жилых зданиях, на производствах и в энергообъектах. Подходит для подключения как медных, так и алюминиевых проводников - одножильных, многожильных и с наконечниками. Цвет желто-зелёный соответствует стандартной маркировке защитного заземления (PE), что упрощает идентификацию цепи.

Технические характеристики

• Номинальный ток: 320 А
• Номинальное напряжение: 800 В
• Диапазон сечений подключаемых проводников: 35–150 мм2
• Тип подключения: винтовой, с использованием шестигранного ключа
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: ширина 28,6 мм, высота 58 мм
• Количество полюсов: 1
• Позиция соединения: боковое вход/выход
• Диапазон рабочих температур: от -40 C до +80 C
• Класс воспламеняемости изоляции: V0 - самозатухающий материал
• Гарантийный срок: 84 месяца
• Стандарт: IEC 60309-1 (1999)

Совместимость и монтаж

Клемма силовая вводная КСВ 35-150 кв.мм желто-зеленая совместима со всеми типами стандартных DIN-реек (TS35/7,5 и TS35/15). Для установки достаточно защёлкнуть её на рейку - фиксатор срабатывает при небольшом давлении. Монтаж не требует дополнительных креплений. Подключение проводника выполняется через вертикальное отверстие: ослабьте винт шестигранным ключом, вставьте провод до упора, затем плотно затяните. Не допускается перегиб провода внутри клеммы - он должен входить прямо, без изгибов под углом.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 - при возгорании материал самостоятельно гаснет. Соответствие стандарту IEC 60309-1 гарантирует соответствие требованиям безопасности для силовых соединений. Желто-зелёный цвет соответствует ГОСТ Р 50462 и международным нормам для PE-проводников. Нагрузка до 320 А и напряжение до 800 В позволяют использовать устройство в системах с повышенными требованиями к надёжности.

Преимущества

• Устойчивость к экстремальным температурам - работает в холодных и жарких условиях (например, на открытых площадках или в неотапливаемых помещениях).
• Поддержка двух типов материалов: медные и алюминиевые проводники без переходных элементов.
• Фиксация на DIN-рейке без инструментов - быстрая замена и модульная сборка.
• Затяжка винта шестигранным ключом исключает случайное ослабление контакта.
• Высокий уровень защиты от возгорания благодаря классу V0.

Ограничения применения

• Не предназначен для подключения проводников меньше 35 мм2 - меньшие сечения не будут надёжно зажаты.
• Не рекомендуется применять для проводов больше 150 мм2 - риск повреждения контактной группы и снижение тепловой стойкости.
• Не является коммутирующим устройством - нельзя отключать нагрузку под током.
• Не следует использовать в средах с постоянным воздействием химически активных паров или агрессивных жидкостей - материал корпуса не имеет специальной химической стойкости.

Примеры использования

• Вводной контакт в распределительном щите промышленного цеха с питанием от трансформаторной подстанции.
• Заземляющая клемма в щите освещения на производстве, где требуется вывести PE-провод от основного контура.
• Соединение вводного алюминиевого кабеля с медной шиной в этажном щите многоэтажного дома.
• Обеспечение надёжного контакта в системах автоматизации, где используются мощные частотные преобразователи.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 35–150 мм2. Использование проводов вне этого диапазона снижает надёжность соединения.
• При работе с алюминиевыми проводами используйте смазку типа Alu-Oxid - она предотвращает оксидацию и увеличивает срок службы контакта.
• Затягивайте винт равномерно, без резких движений. Перетягивание может повредить внутреннюю пластиковую часть клеммы.
• Проверяйте герметичность и целостность изоляции перед первым включением - особенно при эксплуатации в сырых местах.
• Клемма силовая вводная КСВ 35-150 кв.мм желто-зеленая от EKF PROxima - один из немногих решений, сочетающих сертифицированную безопасность, долгий срок службы и простоту обслуживания. Выбирайте её там, где важны надёжность и соответствие нормам.
