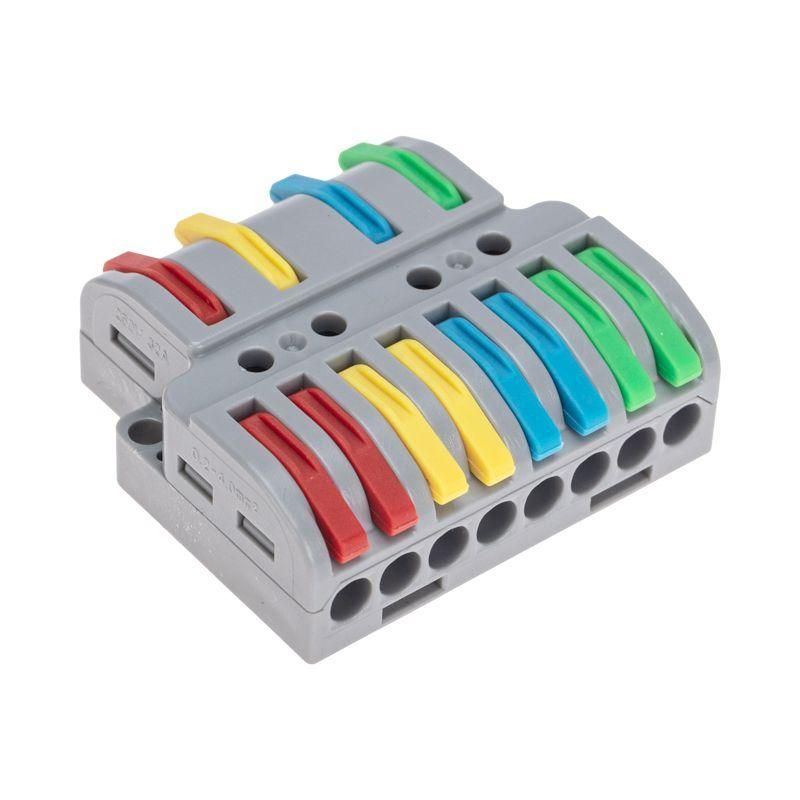

Клемма СМК 4х2 проходная разветвительная 4 полюса, с монтажной площадкой (1 ввод, 2 вывода на полюс) (20 шт/уп) | 07-5247 REXANT MEET

Клемма СМК 4х2 проходная разветвительная 4 полюса с монтажной площадкой (1 ввод, 2 вывода на полюс) от REXANT - надёжное решение для распределения четырёх проводов на два выходных контура. Артикул 07-5247 подходит для монтажа в распределительных шкафах, на пультах управления и в промышленном оборудовании.

Назначение и область применения

Эта клемма используется для создания ответвлений в электрических цепях: один входной провод на каждом полюсе делится на два выходных. Подходит для разветвления сигналов, питания или управления в системах автоматизации, на станках, конвейерах, панелях управления и в бытовой электропроводке при необходимости сохранить целостность цепи при перераспределении тока.

Технические характеристики

• Количество полюсов: 4
• Количество вводов/выходов: 1 ввод + 2 вывода на каждый полюс = всего 12 точек подключения
• Материал корпуса: полиамид 66 - устойчив к механическим нагрузкам и высоким температурам
• Материал контактов: луженая медь - обеспечивает хорошую проводимость и антикоррозийную защиту
• Зажимной механизм: стальная пластина - прочная фиксация провода без деформации
• Номинальное напряжение: до 450 В
• Допустимый ток: 32 А для одножильного провода, 24 А для многожильного
• Сечение проводов:
  • Одножильные: 0,14–4 мм2
  • Многожильные: 0,2–2,5 мм2
• Длина зачистки изоляции: 10 мм
• Рабочая температура: от –40 C до +85 C
• Цвет корпуса: серый

Совместимость и монтаж

Клемма СМК 4х2 установлена на DIN-рейку благодаря встроенной монтажной площадке. Для подключения требуется зачистить изоляцию провода точно на 10 мм - меньше или больше может привести к плохому контакту. Каждый полюс имеет отдельный зажим, который фиксируется поворотом крышки. После затяжки провод не вынимается без открытия механизма - это исключает случайное отсоединение. Удобно использовать с плоской отвёрткой. Наличие контрольного отверстия позволяет проверить наличие напряжения без вскрытия клеммы - просто вставьте щуп мультиметра.

Преимущества

• Проходная конструкция позволяет передавать ток через все полюсы без потерь - важна для последовательных цепей
• Цветовая маркировка полюсов упрощает идентификацию фаз и снижает риск ошибок при монтаже
• Стальной зажим обеспечивает долговечное соединение даже при вибрациях
• Изоляция из полиамида не горит и не трескается при нагреве
• Можно переустанавливать - клемму можно открывать и закрывать несколько раз без потери качества контакта

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен оксидный слой и потеря контакта
• Не рассчитана на переменный ток выше 450 В - превышение может вызвать пробой изоляции
• Не следует применять в условиях постоянного воздействия открытого огня или химически активных сред
• Максимальный ток для многожильных проводов ниже, чем для одножильных - важно соблюдать этот порог

Примеры использования

• Разветвление сигнала с одного датчика на два контроллера
• Подключение двух двигателей от одной фазы в панели управления
• Распределение питания 220 В между несколькими устройствами в одном модуле
• Объединение нескольких линий освещения в распределительной коробке

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленным значениям - особенно для многожильных, где суммарное сечение может отличаться от внешнего вида
• Убедитесь, что зачищенная часть провода полностью вошла в контакт - не допускайте торчащих жил
• При использовании в вибрирующих средах периодически проверяйте затяжку зажимов
• Для частого обслуживания выбирайте эту модель вместо одноразовых клемм - она многоразовая и ремонтопригодная
• Артикул 07-5247 совместим с другими изделиями серии REXANT СМК - легко заменить или дополнить комплект
