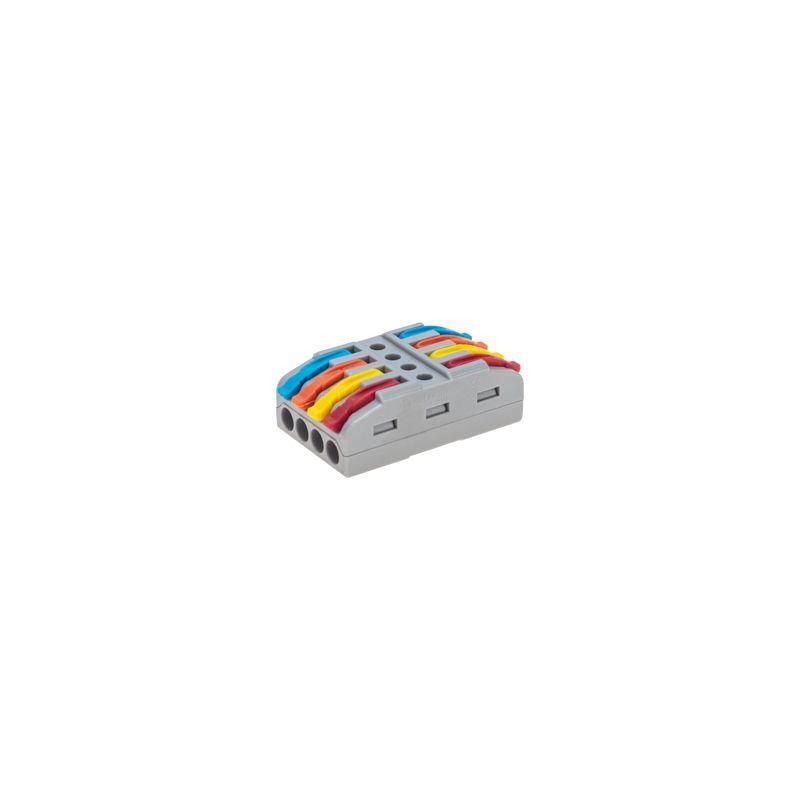

Клемма СМК 222-424 проходная 4 полюса (0,08-4мм²), серая (25 шт/уп) | 07-5246 REXANT MEET

Клемма СМК 222-424 проходная 4 полюса (0,08-4 мм2) серая от REXANT - надёжное решение для соединения до четырёх пар проводов с малым сечением. Подходит для монтажа в распределительных коробках, пультах управления и силовых цепях с напряжением до 450 В.

Назначение и область применения

Клемма СМК 222-424 проходная 4 полюса (0,08-4 мм2) серая используется для создания постоянного электрического соединения между двумя участками провода. Каждый из четырёх полюсов позволяет подключить один проводник - таким образом, одна клемма заменяет четыре отдельных соединения. Применяется в системах автоматизации, управляемых оборудованием, освещении, бытовой и промышленной электронике. Особенно удобна при сращивании или ответвлении групп проводов: например, в панелях управления станков, конвейеров, систем вентиляции.

Технические характеристики

• Количество контактов: 8 (4 полюса × 2 входа каждый)
• Номинальное сечение провода: 0,08–4 мм2 (одножильный), 0,2–2,5 мм2 (многожильный)
• Номинальный ток: 32 А для одножильных, 24 А для многожильных проводов
• Номинальное напряжение: 450 В
• Материал корпуса: полиамид 66 (высокая механическая прочность, устойчивость к перегреву)
• Материал контактов: лужённая медь (низкое переходное сопротивление, антикоррозийная защита)
• Материал зажима: сталь (обеспечивает плотный контакт и долговечность)
• Цвет: светло-серый
• Рабочая температура: от –40 C до +85 C
• Длина зачистки изоляции: 10 мм
• Тип проводника: одножильный и многожильный
• Управление: рычажный зажим

Совместимость и монтаж

Клемма СМК 222-424 проходная 4 полюса (0,08-4 мм2) серая совместима с любыми медными проводами соответствующего сечения. Для установки:

• Защитите провод от повреждений - зачистите изоляцию точно на 10 мм.
• Откройте зажим, опустив рычаг; вставьте провод до упора.
• Закройте зажим, подняв рычаг - он фиксируется в положении «зажато».
• Не используйте инструменты для затяжки - усилие задаётся конструкцией рычага.
• Проверьте надёжность соединения: через специальное отверстие можно протестировать целостность цепи мультиметром без демонтажа.

Клемму легко закрепить на DIN-рейке (не требует дополнительных креплений). Максимальный диаметр провода - 2,5 мм2 для многожильного, 4 мм2 для одножильного.

Безопасность и стандарты

Клемма СМК 222-424 проходная 4 полюса (0,08-4 мм2) серая изготовлена из самозатухающего материала (UL94 V-0) и соответствует требованиям безопасности для электроустановок. Напряжение 450 В обеспечивает безопасную работу в сетях переменного тока до 250 В. Лужёные контакты снижают риск окисления и нагрева. Устройство не содержит свинца и других запрещённых веществ.

Преимущества

• Проходная конструкция - позволяет пропускать провод через весь модуль без разрыва цепи.
• Рычажный механизм - исключает необходимость отвёрток, ускоряет монтаж и минимизирует ошибки.
• Индикационное отверстие - даёт возможность диагностики без вскрытия, что экономит время при обслуживании.
• Высокая плотность - 4 полюса в компактном корпусе, экономит место в шкафах.
• Многоразовое использование - зажим не теряет удерживающую способность после нескольких операций.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен химический гальванический эффект и потеря контакта.
• Не рекомендован для проводов с сечением менее 0,08 мм2 - риск плохого зажима и перегрева.
• Не допускается применение в условиях постоянной вибрации без дополнительной фиксации - хотя зажим надёжный, длительные колебания могут ослабить контакт.
• Не использовать в средах с высокой концентрацией масла, растворителей или агрессивных газов - материал полиамида может деформироваться.

Примеры использования

• Объединение четырёх фаз в распределительной коробке перед подключением трёхфазного двигателя.
• Сращивание жил в слаботочных цепях: сигнализация, датчики, терморегуляторы.
• Разводка проводов в пульте управления насосной станцией - все 4 пары собраны в одном месте.
• Аварийный ремонт: временная замена повреждённого участка кабеля без пайки.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - особенно важно для многожильных, так как они могут сплющиваться при зачистке.
• Не перегибайте провод ближе чем на 10 мм от клеммы - это увеличит нагрузку на контакт.
• Если вы работаете с тонкими многожильными проводами (менее 0,5 мм2), слегка скрутите жилы перед введением - это повысит надёжность.
• После монтажа потяните за провод - если он не выскакивает, соединение надёжно.
• Для частого обслуживания выбирайте именно эту модель: её рычаг и доступ к контакту делают её одной из самых удобных среди аналогичных решений REXANT.
