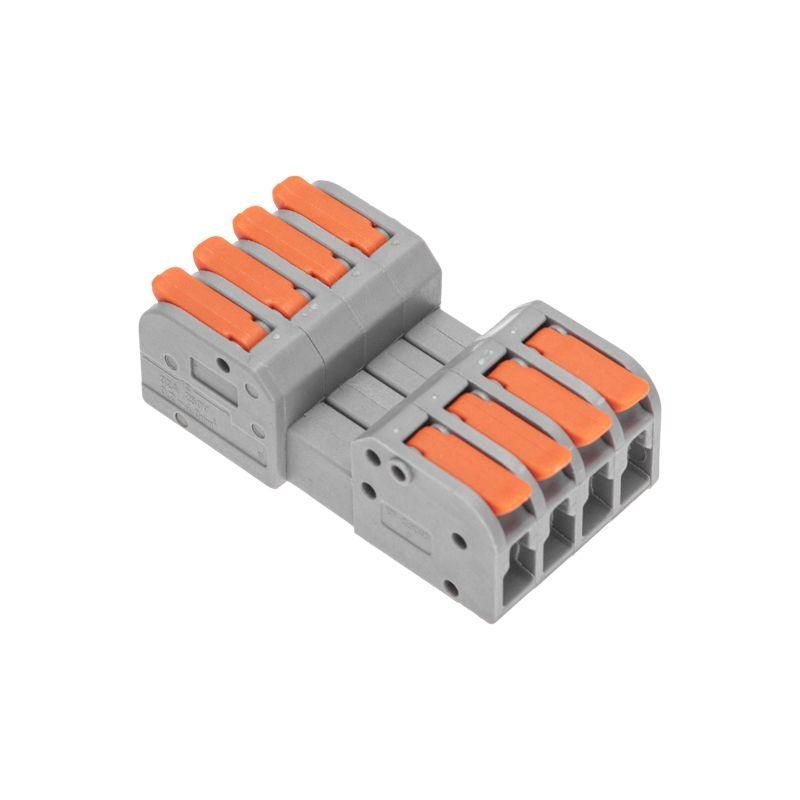

Клемма СМК 222-424R проходная разъемная 4 полюса серая 0,2-2,5/4мм² (20 шт/уп) | 07-5264 REXANT MEET

Проходная разъемная клемма СМК 222-424R от REXANT - надежное решение для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и других устройствах. Эта клемма подходит для работы с медными одножильными и многожильными проводниками сечением до 4 мм2, обеспечивает устойчивый контакт и позволяет многократно переподключать провода без потери качества.

Назначение и область применения

Клемма СМК 222-424R используется для создания разъёмных электрических соединений в слаботочных и силовых цепях постоянного и переменного тока. Подходит для монтажа в щитах, на панелях управления, в оборудовании автоматизации, на конвейерах, насосных станциях и системах освещения. Благодаря разъемной конструкции, её удобно применять там, где требуется частая замена или диагностика участков цепи.

Технические характеристики

• Количество полюсов: 4
• Максимальное напряжение: 450 В
• Максимальный ток: 32 А (для одножильных проводов), 24 А (для многожильных проводов)
• Сечение проводов: 0,2–4 мм2 (одножильные), 0,5–2,5 мм2 (многожильные)
• Длина зачистки изоляции: 10 мм
• Рабочий температурный диапазон: –40…+85 C
• Материал корпуса: полиамид 66 (самозагасающий, устойчив к УФ и химикатам)
• Материал контактов: луженая медь (высокая проводимость, антикоррозийная защита)
• Механизм зажима: стальная пружинная пластина
• Цвет: серый

Совместимость и монтаж

Клемма СМК 222-424R совместима с любыми медными проводами, соответствующими указанным сечениям. Для установки:

• Защитите провод от повреждения жил - зачистите изоляцию точно на 10 мм.
• Не используйте провода с алюминиевой жилой - они не подходят.
• Убедитесь, что жилы плотно заполнены в гнездо: слишком тонкий провод (менее 0,2 мм2) может плохо фиксироваться; слишком толстый (более 4 мм2) - не войдет.
• Зажим выполняется вручную: вставьте провод до упора и закрутите винт до упора - не переусердствуйте.
• Клемму можно легко демонтировать: открутите винт, вытяните провод - контакт сохраняет целостность для последующего использования.

Безопасность и стандарты

Клемма СМК 222-424R изготовлена из самозагасающего материала (UL94 V-0), что снижает риск распространения пламени. Напряжение 450 В соответствует требованиям для бытовых и промышленных сетей до 250 В переменного тока. Прямые сертификаты не указаны - продукт соответствует общепринятым нормам для аналогичных устройств класса IP20.

Преимущества

• Разъемная конструкция - позволяет менять провода без выпаивания или резки.
• Высокая механическая прочность корпуса из полиамида 66 - выдерживает вибрации и удары.
• Луженая медь - минимизирует окисление, продлевает срок службы контакта.
• Стальной зажим - обеспечивает равномерное давление и устойчивость к расслаблению.
• Серый цвет - отличается от типичных белых клемм, упрощает визуальное различение цепей.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен электрохимический эффект и потеря контакта.
• Не следует использовать в условиях постоянного погружения в воду или высокой влажности - отсутствует защита от брызг и пыли (IP20).
• Не рекомендовано применение в средах с агрессивными химическими веществами - хотя материал устойчив, длительный контакт с растворителями может повредить корпус.
• Не допускается использование с проводами меньше 0,2 мм2 - зажим не будет надежно фиксировать тонкую жилу.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации.
• Разводка цепей питания в шкафах управления станков.
• Объединение нескольких проводов в распределительной коробке перед переходом на кабельную трассу.
• Электромонтаж в холодильных камерах - благодаря рабочему диапазону до –40 C.

Практические советы

• Перед монтажом проверяйте сечение провода штангенциркулем - особенно важно для многожильных проводов, которые могут иметь разный фактический диаметр.
• Используйте клемму СМК 222-424R в паре с другими элементами серии REXANT - она совместима по форме и шагу крепления.
• При сборке щита оставляйте свободный запас провода - так легче будет повторно подключать клемму без перебора.
• Для долговременной эксплуатации в вибрирующих средах периодически проверяйте затяжку винтов - даже качественный зажим требует контроля.
• Артикул 07-5264 - это точный идентификатор для заказа запасных компонентов. Храните несколько единиц на складе - эта модель часто применяется в ремонтах.
