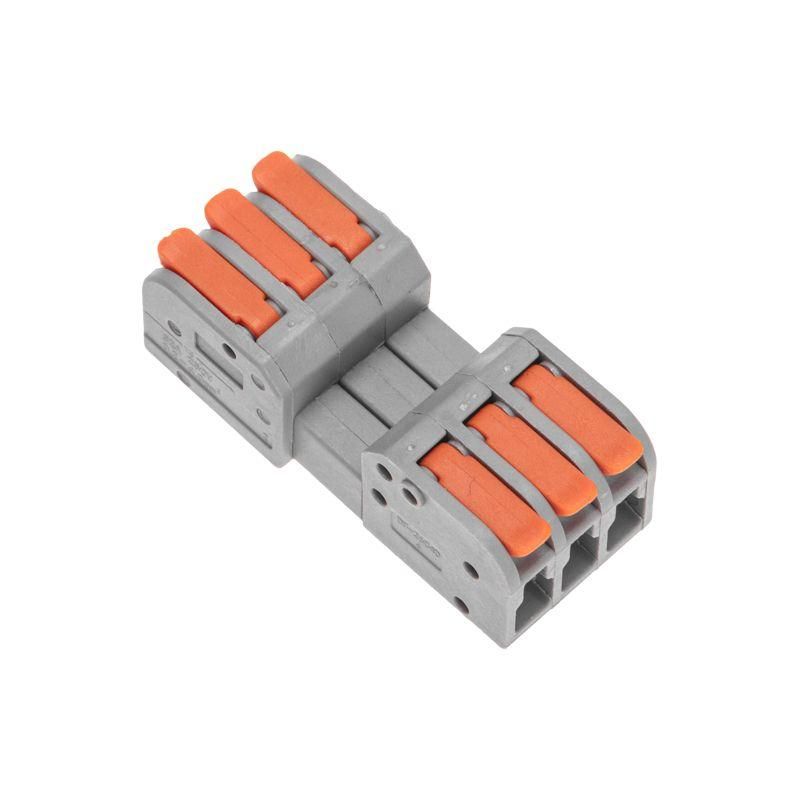

Клемма СМК 222-423R проходная разъемная 3 полюса серая 0,2-2,5/4мм² (40 шт/уп) | 07-5263 REXANT MEET

Клемма СМК 222-423R проходная разъемная 3 полюса серая 0,2-2,5/4 мм2 от бренда REXANT - надежное решение для быстрого и безопасного соединения медных проводов в распределительных щитах, пультах управления и силовых цепях. Проходной тип позволяет передавать ток через все три полюса без разрыва цепи, а разъемная конструкция упрощает обслуживание.

Назначение и область применения

Клемма СМК 222-423R используется для создания постоянных электрических соединений между проводниками в слаботочных и силовых цепях до 250 В. Подходит для монтажа в электрошкафах, на панелях управления, в системах автоматизации и на оборудовании с частым техобслуживанием. Благодаря разъемному механизму, её можно легко отсоединить без демонтажа всей цепи - это особенно удобно при замене устройств или диагностике.

Технические характеристики

• Количество контактов: 6 (по 2 на каждый из 3 полюсов)
• Номинальный ток: 32 А для одножильных проводов, 24 А для многожильных
• Номинальное напряжение: 250 В
• Сечение провода: 0,2–4 мм2 (одножильный), 0,5–2,5 мм2 (многожильный)
• Тип проводника: одножильный и многожильный медный, зачищенный
• Длина зачистки изоляции: 10 мм
• Рабочий температурный диапазон: –40…+85 C
• Материал корпуса: полиамид 66 (самозатухающий, термостойкий)
• Материал контактов: луженая медь
• Материал зажимной пластины: сталь
• Цвет: светло-серый
• Управление: рычажный зажим

Совместимость и монтаж

Клемма СМК 222-423R совместима с любыми стандартными медными проводами соответствующего сечения. Для установки:

• Защитите провод от повреждения - зачистите изоляцию точно на 10 мм.
• Откройте зажим, опустив рычаг вниз.
• Вставьте провод до упора - он должен касаться внутреннего контакта.
• Поднимите рычаг до фиксации; проверьте плотность зажима легким потягиванием.
• Не перегибайте провод внутри клеммы - это снижает контактную площадь.

Клемма монтируется на DIN-рейку шириной 35 мм. Установочные выступы уже предусмотрены в корпусе.

Безопасность и стандарты

Клемма СМК 222-423R выполнена в соответствии с требованиями к материалам и механической прочности, характерным для промышленных компонентов. Материал корпуса - самозатухающий полиамид 66, что обеспечивает устойчивость к возгоранию. Напряжение 250 В и ток до 32 А позволяют использовать её в сетях переменного тока 220–240 В. Прямого указания на соответствие ГОСТ или IEC в данных нет - применение допускается в рамках технических условий производителя.

Преимущества

• Разъемный механизм - возможность отключения без отвинчивания болтов.
• Рычажный зажим - удобство и скорость монтажа даже в ограниченном пространстве.
• Луженые медные контакты - уменьшают окисление и обеспечивают стабильный контакт.
• Высокая теплостойкость корпуса - работает в суровых условиях (-40…+85 C).
• Проходной тип - сохраняет целостность цепи при подключении нескольких элементов последовательно.

Ограничения применения

• Не предназначен для алюминиевых проводов - риск ослабления контакта и нагрева.
• Не рекомендован для проводов с сечением менее 0,2 мм2 или более 4 мм2 - возможен перегрев или плохой зажим.
• Не следует использовать в средах с высокой влажностью без дополнительной защиты - корпус не имеет IP-защиты.
• Не рассчитана на частые подключения/отключения - максимальная долговечность при 5–10 циклах.
• Не применяйте в цепях с импульсными нагрузками выше 32 А - возможна эрозия контактов.

Примеры использования

• Распределительный щит промышленного оборудования - соединение входящих и выходящих фаз.
• Пульт управления станком - коммутация сигналов датчиков и исполнительных механизмов.
• Система освещения - групповое подключение ламп с контролируемым отключением.
• Автоматизированные линии - сборка шлейфов питания для модулей с возможностью быстрой замены.

Практические советы

• Используйте только зачищенные провода - остатки изоляции внутри клеммы вызывают нагрев.
• При использовании многожильных проводов - скрутите жилы перед вводом, чтобы они не выпадали.
• Проверяйте затяжку после первых 10–20 часов работы - возможно ослабление при “приработке” металла.
• Для цепей с высокими токами - не располагайте несколько таких клемм слишком близко друг к другу - нужен воздушный зазор для теплоотвода.
• Артикул 07-5263 - всегда сверяйтесь с этим номером при заказе запасных частей, так как аналогичные модели могут отличаться по сечению или числу полюсов.
