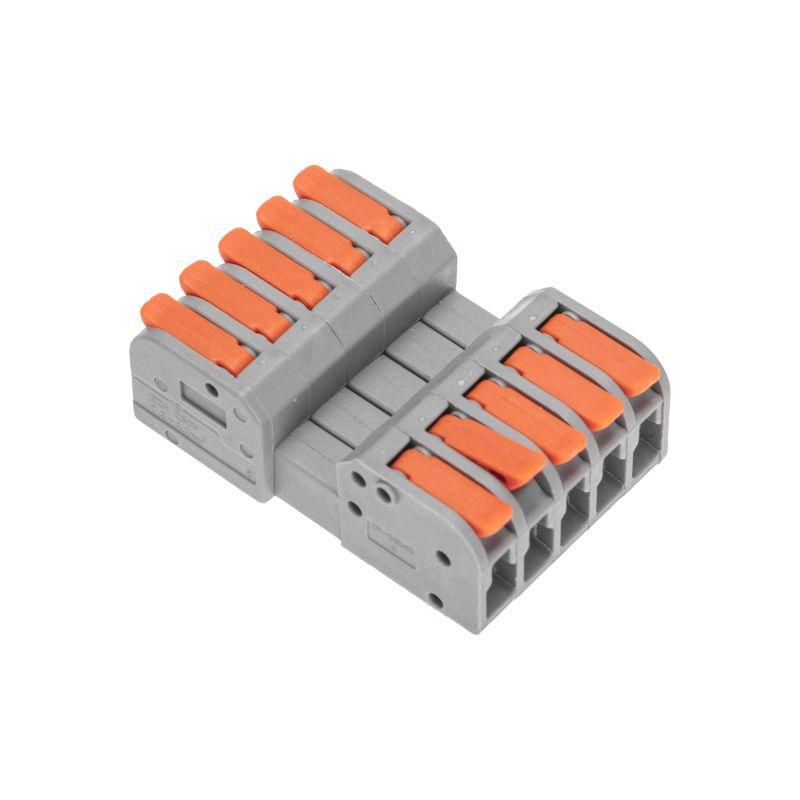

Клемма СМК 222-425R проходная разъемная 5 полюсов серая 0,2-2,5/4мм² (20 шт/уп) | 07-5265 REXANT MEET

Клемма СМК 222-425R проходная разъемная 5 полюсов серая 0,2-2,5/4 мм2 от REXANT - надежное решение для быстрого и безопасного соединения медных проводов в распределительных коробках, пультах управления и силовых цепях. Проходной тип позволяет легко организовать последовательную передачу тока между несколькими точками, а разъемная конструкция ускоряет обслуживание.

Назначение и область применения

Клемма СМК 222-425R проходная разъемная 5 полюсов серая 0,2-2,5/4 мм2 используется для создания постоянных электрических соединений в слаботочных и силовых цепях до 250 В. Подходит для монтажа на DIN-рейку в щитах, шкафах управления, автоматике оборудования. Применяется в системах освещения, конвейерах, насосах, станках и других устройствах, где требуется частая проверка или замена участков цепи.

Технические характеристики

• Количество полюсов: 5
• Номинальное напряжение: 250 В
• Номинальный ток: 32 А (для одножильных проводов), 24 А (для многожильных проводов)
• Сечение провода: 0,2–4 мм2 (одножильный), 0,5–2,5 мм2 (многожильный)
• Тип проводника: одножильный и многожильный медный, зачищенный на 10 мм
• Материал корпуса: полиамид 66 (самозатухающий, термостойкий)
• Материал контактов: луженая медь
• Механизм зажима: стальная пластина с рычагом
• Цвет: светло-серый
• Рабочий температурный диапазон: –40…+85 C

Совместимость и монтаж

Клемма СМК 222-425R проходная разъемная 5 полюсов серая 0,2-2,5/4 мм2 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения:

• Защитите проводник от повреждений - зачистите изоляцию точно на 10 мм.
• Убедитесь, что жилы не перегнуты и не имеют обрывов.
• Отпустите рычаг, вставьте провод в гнездо, затем плотно закройте рычаг до фиксации.
• Не используйте инструменты для принудительного закрытия - рычаг работает механически.
• При необходимости отсоединить - просто поднимите рычаг; провод выйдет сам.

Проходной дизайн позволяет вводить и выводить провода через соседние контакты - удобно для последовательных цепей.

Безопасность и стандарты

Клемма СМК 222-425R проходная разъемная 5 полюсов серая 0,2-2,5/4 мм2 соответствует требованиям безопасности для электроустановок до 250 В. Материал корпуса - самозатухающий полиамид 66, обеспечивающий устойчивость к нагреву и горению. Луженые медные контакты снижают окисление и увеличивают срок службы соединения. Надежный зажим исключает самоотключение даже при вибрациях.

Преимущества

• Разъемная конструкция - возможность отключения без демонтажа всей цепи.
• Рычаговый механизм обеспечивает равномерное давление на провод, минимизируя риск пережима.
• Высокая прочность корпуса - выдерживает механические нагрузки и перепады температур.
• Луженая медь - уменьшает переходное сопротивление и продлевает срок службы.
• Совместимость с одножильными и многожильными проводами - универсальное применение.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен контактный нагрев и разрушение.
• Не допускается использование с проводами меньшим сечением, чем 0,2 мм2 - риск плохого контакта.
• Не рекомендуется для переменного тока выше 250 В или частоты свыше 50 Гц - выход за номинал.
• Не следует использовать в условиях постоянного воздействия открытого пламени или химически активных сред.
• Максимальный ток 24 А действителен только для многожильных проводов - при использовании одножильных можно подключать до 32 А.

Примеры использования

• Распределительный щиток в офисном помещении - соединение групп освещения.
• Станок с ЧПУ - коммутирование сигналов датчиков и исполнительных устройств.
• Конвейерная линия - подключение нескольких стартеров в одну цепь питания.
• Аварийное освещение - организация последовательного контура с контроллером.
• Система видеонаблюдения - сборка питаний камер в одном месте.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - особенно важно для многожильных, так как они могут иметь большую площадь, чем указано на маркировке.
• Избегайте перекручивания жил внутри клеммы - это снижает площадь контакта и вызывает нагрев.
• При работе в условиях повышенной влажности - дополнительно герметизируйте место монтажа, хотя клемма не имеет IP-защиты.
• Проверяйте затяжку рычага после первых часов работы - возможно легкое ослабление при тепловом расширении.
• Для частого обслуживания выбирайте именно эту модель - ее разъемный принцип экономит время при ремонтах.
