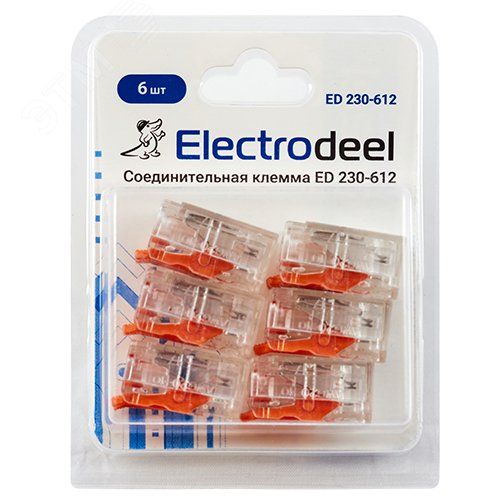

Клемма соединительная 2-контактная (6шт) Elеctrodeel. Диапазон сечений 0,5-6,0 мм2. Номинальный ток/напряжение: 41А/450В. Упаковка: блистер. - ED 230-612-b6 ELECTRODEEL

Клемма соединительная 2-контактная от ELECTRODEEL (артикул ed 230-612-b6) - это надежное, многоразовое решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и оборудовании. Упаковка из 6 штук удобна для монтажа и запаса.

Назначение и область применения

Клемма соединительная 2-контактная используется для соединения медных, омеднённых и алюминиевых проводников в электрических цепях постоянного и переменного тока. Подходит для слаботочных и силовых систем: освещение, розетки, автоматика, контрольные схемы, промышленное оборудование. Часто применяется в жилищном строительстве, ремонте и сборке панелей управления.

Технические характеристики

• Диапазон сечений проводов: 0,5–6,0 мм2 - поддерживает как тонкие (например, для сигнализации), так и более мощные провода (до 6 мм2 - для розеток и освещения)
• Номинальный ток: 41 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 450 В - рассчитана на работу в сетях до 440 В переменного тока (включая 230/400 В трёхфазных систем)
• Рабочий температурный диапазон: от –40 C до +85 C - стойкая работа в холодных помещениях, на улице, в теплых щитах
• Тип монтажа: втычной - фиксируется в DIN-рейку без дополнительных креплений
• Корпус: прозрачный - позволяет визуально контролировать положение провода внутри зажима
• Рычаги: оранжевые - легко отличаются, удобны для захвата руками даже в перчатках

Совместимость и монтаж

Клемма соединительная 2-контактная совместима с любой стандартной DIN-рейкой шириной 35 мм. Монтаж выполняется просто: вставьте клемму в рейку до щелчка. Для подключения:

• Зачистите конец провода на 8–10 мм
• Поднимите оранжевый рычаг
• Вставьте провод до упора
• Опустите рычаг - он сам плотно зажмет жилу

Не требует инструментов. Можно отсоединять и переиспользовать - достаточно поднять рычаг и вытянуть провод. Технологическое отверстие сверху позволяет измерять напряжение тестером без демонтажа.

Безопасность и стандарты

Клемма обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолирующему прозрачному корпусу. Соответствует требованиям безопасности для внутренних установок. Нет сертификата CE в данных, но конструкция соответствует международным нормам для аналогичных изделий. Не предназначен для открытого монтажа вне щита или коробки - требуется закрытая среда.

Преимущества

• Надёжный контакт без пайки и опрессовки - снижает риск плохого соединения
• Удобство диагностики - можно проверить напряжение через отверстие без вскрытия
• Визуальный контроль - прозрачный корпус показывает, правильно ли вставлен провод
• Многоразовое использование - не повреждается при отсоединении
• Стандартный форм-фактор - легко заменяется на любую другую клемму того же типа

Ограничения применения

• Не подходит для проводов сечением менее 0,5 мм2 - возможен слабый контакт
• Не рекомендовано применение с неомеднёнными алюминиевыми проводами - высокий риск окисления и нагрева
• Не предназначена для внешней установки без защиты от влаги - IP-класс не указан, значит, не имеет герметизации
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - хотя рычаг надёжен, длительная механическая нагрузка может ослабить контакт

Примеры использования

• Объединение фазы и нуля в распределительной коробке квартиры
• Подключение датчиков движения к светильникам в офисе
• Сборка панели управления станком - соединение сигналов 24 В
• Ремонт старой проводки - замена скруток на безопасную клемму
• Изоляция ответвлений в щитовой после модернизации системы

Практические советы

• Выбирайте клемму соединительную 2-контактную ed 230-612-b6, когда нужна скорость и надёжность - особенно в условиях ограниченного времени на монтаж
• Перед установкой всегда проверяйте, что провод полностью вошёл в гнездо - невидимые участки могут вызвать перегрев
• Для многожильных проводов используйте наконечники - они предотвращают выпадение жил при зажиме
• Не смешивайте в одной клемме алюминиевый и медный провод - возникает электрохимическая коррозия
• Храните в сухом месте - хоть корпус и пластиковый, влага может попасть внутрь при хранении в сыром помещении
• Упаковка из 6 штук идеальна для одного объекта - берите сразу несколько упаковок, чтобы не остаться без запаса
