Клемма соединительная 4-контактная Elеctrodeel. Диапазон сечений 1,5-4,0 мм2. Номинальный ток/напряжение: 32А/400В. - ED 773-604 ELECTRODEEL

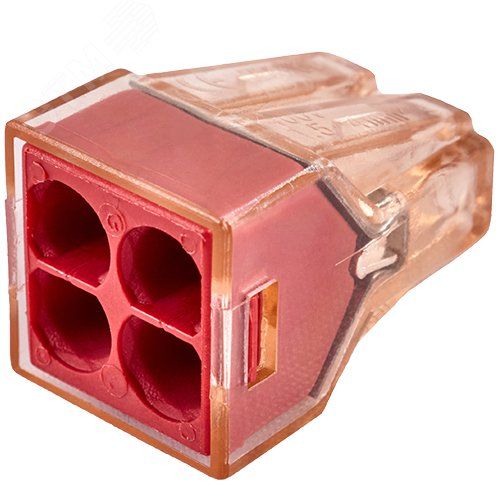

Клемма соединительная 4-контактная ELECTRODEEL ed 773-604 - компактное решение для надёжного соединения до четырёх проводов в распределительных коробках, щитах и на оборудовании. Подходит для бытовых и промышленных сетей до 400 В.

Назначение и область применения

Клемма соединительная 4-контактная ELECTRODEEL ed 773-604 используется для создания разъёмных соединений между проводниками в электрических цепях. Применяется в распределительных коробках, силовых щитах, пультах управления, осветительных системах и на объектах с высокой плотностью коммуникаций. Особенно удобна там, где требуется часто менять или проверять участки цепи - например, при ремонте или модернизации.

Технические характеристики

• Количество контактов: 4
• Рабочее сечение провода: 1,5–4,0 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Материал корпуса: самозатухающий термопластик (V-0)
• Материал зажимов: латунь, омеднённая поверхность
• Упаковка: 100 штук

Совместимость и монтаж

Клемма совместима с медными одножильными и многожильными проводами, а также с омеднёнными и алюминиевыми. Для лучшей надёжности рекомендуется применять именно медные провода - они лучше передают ток и меньше окисляются. Монтаж выполняется вручную: зачищенный провод вставляется в гнездо до упора и фиксируется винтом. Нет необходимости в пайке или опрессовке. Технологические отверстия позволяют измерять напряжение или тестировать цепь мультиметром без демонтажа.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала класса V-0 - не поддерживает горение. Конструкция исключает доступ к токоведущим частям после установки, что снижает риск поражения током. Соответствует требованиям безопасности для внутренних электрических соединений в помещениях. Сертификация по ГОСТ Р 50030.5.1 и IEC 60947-7-1 не указана производителем - применяется как несертифицированный элемент сборки.

Преимущества

• Чёткая изоляция всех контактов - безопаснее, чем скрутки
• Возможность контрольных замеров через технологические отверстия
• Высокая механическая прочность зажимов - выдерживают многократные подключения
• Удобство массового монтажа - одна клемма заменяет несколько точек соединения
• Стандартный размер - легко помещается в распределительные коробки

Ограничения применения

• Не предназначен для работы вне помещений - не имеет защиты IP
• Не рассчитан на постоянные вибрации - возможна потеря контакта при длительной нагрузке
• Запрещено использование с проводами меньшим сечением, чем 1,5 мм2 - риск перегрева
• Алюминиевые провода требуют предварительной обработки антиоксидантной пастой
• Не подходит для подключения мощных нагревательных приборов свыше 32 А

Примеры использования

• Подключение светильников в многоуровневой системе освещения
• Соединение групп розеток в жилом доме
• Разводка сигналов в пультах управления станков
• Объединение проводов в распределительной коробке на этаже
• Временные соединения при испытаниях электрооборудования

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - недостаточно зачищенная жила плохо фиксируется
• Используйте отвёртку с плоским наконечником - круглая может повредить головку винта
• Не затягивайте слишком сильно - можно сломать пластиковую часть или деформировать латунный зажим
• При использовании многожильного провода скрутите жилы в один пучок - так контакт будет равномерным
• Проверьте все соединения мультиметром сразу после монтажа - особенно если используются алюминиевые провода
• Храните клеммы в сухом месте - влага снижает срок службы металлических контактов
