Клемма соединительная 5-контактная Elеctrodeel. Диапазон сечений 0,08-4,0 мм2. Номинальный ток/напряжение: 32А/400В. - ED 222-415 ELECTRODEEL

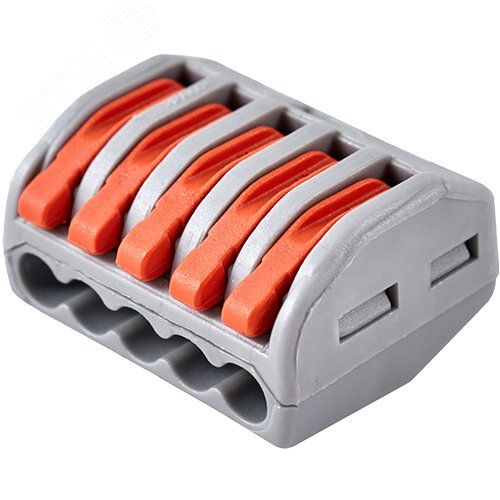

Клемма соединительная 5-контактная ELECTRODEEL ed 222-415 - компактное, многоразовое устройство для быстрого и безопасного соединения проводов в распределительных коробках, щитах и на оборудовании. Упаковка из 50 штук обеспечивает запас для масштабных работ.

Назначение и область применения

Клемма соединительная 5-контактная ELECTRODEEL ed 222-415 используется для соединения проводников в электрических цепях постоянного и переменного тока. Подходит для монтажа в жилых, коммерческих и промышленных объектах. Применяется в распределительных коробках, силовых щитах, пультах управления, системах освещения и автоматизации. Особенно удобна там, где требуется часто менять или проверять соединения - например, при диагностике или модернизации сетей.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных бытовых и промышленных цепей (например, розеточные группы, нагревательные элементы)
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока (включая 380 В трёхфазных систем)
• Диапазон сечений проводов: 0,08–4,0 мм2 - подходит для тонких контрольных проводов и мощных фазных жил
• Тип зажима: втычной - провод вставляется в гнездо, фиксируется рычагом; не требует инструментов для подключения
• Рабочий температурный диапазон: от –40 C до +85 C - работает в холодных помещениях, на улице, рядом с нагреваемым оборудованием
• Цвет корпуса: серый, рычаги - оранжевые - высокая контрастность для быстрой визуальной идентификации состояния зажима
• Количество контактов: 5 - позволяет соединить до пяти проводов в одном модуле
• Материал: самозатухающий термопластик - не поддерживает горение, устойчив к механическим повреждениям

Совместимость и монтаж

Клемма соединительная 5-контактная ELECTRODEEL ed 222-415 совместима с медными одножильными и многожильными проводами, а также с омеднёнными и алюминиевыми - однако для лучшей надёжности рекомендуется применять именно медные. Монтаж выполняется вручную: зачищенный провод вводится в гнездо до упора, затем опускается оранжевый рычаг. Для демонтажа - поднимите рычаг и вытяните провод. Нет необходимости в отвертке, пассатижах или другом инструменте. Технологические отверстия в корпусе позволяют выполнять измерения мультиметром прямо через корпус - без вскрытия соединения.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по защите от случайного прикосновения к токоведущим частям - все контакты полностью закрыты изоляцией. Конструкция исключает риск возникновения искрения при подключении под нагрузкой. Сертифицирована для работы в условиях повышенной влажности и перепадов температур. Соответствует международным нормам для соединительных устройств класса IP20 (защита от пальцев и предметов >12 мм).

Преимущества

• Многоразовое использование - можно отсоединять и переустанавливать провода без потери качества контакта
• Высокая скорость монтажа - подключение за 2–3 секунды без инструментов
• Удобная визуальная индикация - оранжевые рычаги показывают, открыт ли зажим
• Защита от доступа к токоведущим частям - снижает риск поражения током при обслуживании
• Поддержка измерений без разборки - экономит время при диагностике цепей

Ограничения применения

• Не предназначен для соединения проводов сечением более 4,0 мм2 - возможен перегрев и потеря контакта
• Не рекомендован для постоянной эксплуатации в условиях прямого попадания воды или пыли - не имеет защиты выше IP20
• Алюминиевые провода требуют предварительной подготовки (зачистка, обработка антиоксидантной пастой); без этого срок службы снижается
• Не следует использовать в цепях с импульсными нагрузками свыше 32 А - возможны микроскопические пробои контактов

Примеры использования

• Распределительная коробка в квартире - соединение фазы, нуля и заземления от нескольких светильников
• Щитовая на производстве - сборка группового питания для станков с контролируемыми выходами
• Автоматизация - подключение датчиков, реле и исполнительных механизмов в одной точке
• Обслуживание HVAC - временные соединения при тестировании вентиляционных систем

Практические советы

• Перед установкой обязательно зачистите провод до металлического блеска - окислы снижают надёжность контакта
• Используйте провода с одинаковым сечением в одном блоке - смешивание 0,5 мм2 и 4,0 мм2 может вызвать неравномерное давление на зажим
• Проверьте положение рычага после монтажа - он должен плотно прилегать, без люфта
• Для многожильных проводов используйте наконечники - они предотвращают выпадение отдельных жил при втыкании
• Храните в сухом месте - даже при хорошей герметизации длительное воздействие влаги может вызвать коррозию контактов
• При замене старых скруток - клемма ELECTRODEEL ed 222-415 даёт более надёжное решение без риска перегрева
