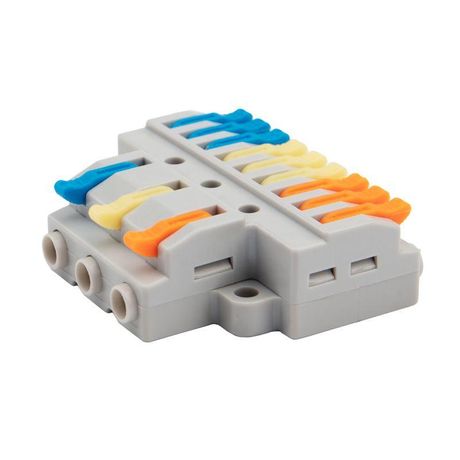

Клемма строительно-монтажная СМК проходная разветвительная 3х3 3п с монтажной площадкой 1 ввод 3 вывода на полюс (уп.50шт) Rexant 07-5232 MEET

Клемма СМК 3х3 проходная разветвительная 3 полюса, 1 ввод, 3 вывода на полюс, с монтажной площадкой (упаковка 50 шт.) от REXANT - это надёжное решение для распределения электрического тока между несколькими цепями в одном месте. Артикул 07-5232 подходит для частых задач монтажа в панелях, щитах и оборудовании с ограниченным пространством.

Назначение и область применения

Эта клемма используется для создания ответвлений одного входящего провода на три выходящих - по одному на каждый из трёх полюсов. Подходит для распределения питания в слаботочных и силовых цепях: автоматика, управление двигателями, освещение, системы безопасности. Часто применяется в промышленных щитах, станках, конвейерах и системах сбора данных.

Технические характеристики

• Количество контактов: 12 (3 полюса × 4 точки подключения: 1 ввод + 3 вывода на полюс)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочее сечение провода: 0,14–4 мм2 (многопроволочные и однопроволочные)
• Тип зажима: рычажный, с защелкой - обеспечивает плотный контакт без инструментов
• Защита: IP20 - против доступа пальцев и крупных предметов, но не от воды и пыли
• Цвет корпуса: светло-серый
• Упаковка: 50 штук

Совместимость и монтаж

Клемма СМК 3х3 совместима с медными проводами любого типа - одножильными и многожильными, после зачистки до нужной длины. Монтаж выполняется на DIN-рейку благодаря встроенной монтажной площадке. Для установки просто защёлкните её в направляющие рейки. Каждый полюс имеет отдельный рычаг - зажимается и открывается одним движением. Удобно для быстрого обслуживания и замены.

Безопасность и стандарты

Изделие соответствует требованиям к безопасному соединению проводов в электроустановках до 400 В. Наличие рычага исключает риск неплотного контакта, снижая вероятность перегрева. Отличительная особенность - технологическое отверстие на корпусе: можно проверить целостность соединения мультиметром, не вынимая провод. Это повышает безопасность при диагностике и ремонте.

Преимущества

• Один элемент заменяет несколько обычных клемм - экономит место в щите
• Рычажный механизм позволяет легко подключать и отключать провода без отвёртки
• Проверка контакта через отверстие - не требует демонтажа
• Высокая плотность соединений: 12 точек на одной единице
• Многоразовое использование - не деформируется при многократном открытии

Ограничения применения

Не предназначен для работы во влажной среде, на улице или в помещениях с высокой запылённостью - степень защиты IP20 не обеспечивает герметичность. Не используйте с алюминиевыми проводами, проводами с изоляцией толще допустимой или с жилами меньше 0,14 мм2 - возможен плохой контакт и перегрев. Не рассчитана на постоянную вибрацию без дополнительной фиксации.

Примеры использования

• Распределение сигнала с одного датчика на три контроллера в системе автоматизации
• Объединение трёх ламп на одну фазу в распределительной коробке
• Подключение нескольких исполнительных устройств к одному выходу PLC
• Замена группы одиночных клемм в старом щите для компактного переоборудования

Практические советы

• Перед подключением зачищайте провод на 8–10 мм - недостаточно будет для надёжного зажима, слишком много - риск короткого замыкания
• При использовании многожильного провода скручивайте жилы перед вставкой - так они лучше фиксируются
• Проверяйте все рычаги после монтажа: они должны быть полностью закрыты, без люфта
• Для удобства обслуживания группируйте клеммы по функциям - например, питание, сигнал, заземление
• Артикул 07-5232 от REXANT - оптимальный выбор, когда нужно минимизировать количество элементов в щите, сохранив гибкость подключения
