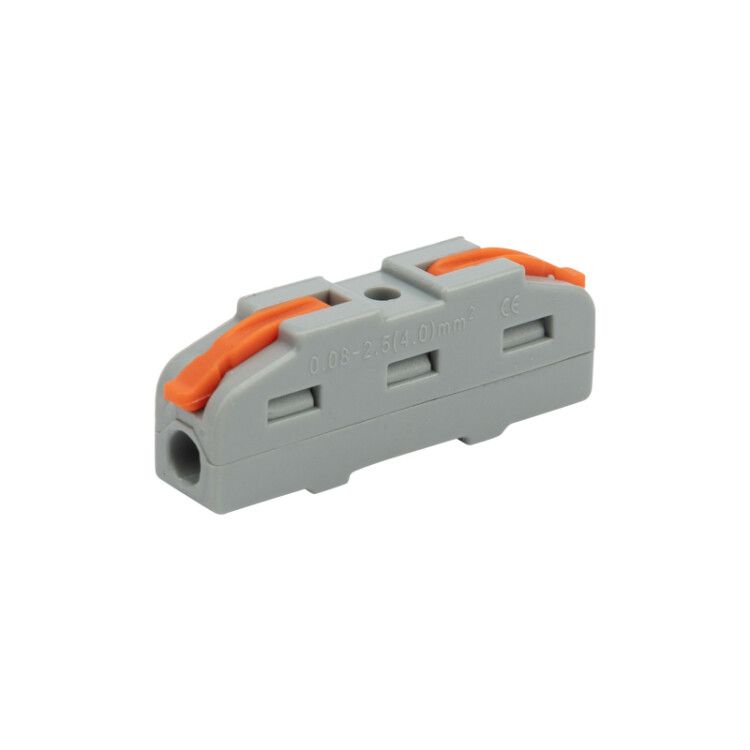

Клемма соединительная многоразовая проходная 1 полюс (0.08-4кв.мм) сер. (уп.100шт) Rexant 07-5240 MEET

Клемма соединительная многоразовая проходная 1 полюс (0,08–4 мм2), серая (50 шт./уп.) от Rexant - надёжное решение для временного или постоянного соединения проводов в распределительных коробках, пультах управления и других устройствах. Артикулы etm07-5240 и 07-5240 обеспечивают совместимость с большинством стандартных систем монтажа.

Назначение и область применения

Эта клемма используется для создания прочного, многоразового соединения между медными одножильными и многожильными проводами сечением от 0,08 до 4 мм2. Подходит для ответвлений, переходов и соединений в слаботочных и силовых цепях. Часто применяется в автоматизации, бытовой электронике, панелях управления, освещении и промышленном оборудовании. Благодаря проходной конструкции, провода можно вводить с одной стороны и выводить с другой - удобно при последовательном соединении цепей.

Технические характеристики

• Тип: проходная, многоразовая, однополюсная
• Рабочий диапазон сечения провода: 0,08 – 4 мм2 (подходит как для тонких, так и для средних жил)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Тип проводника: одножильный и многожильный (медный)
• Цвет корпуса: светло-серый
• Механизм фиксации: рычажный зажим
• Количество в упаковке: 50 штук

Совместимость и монтаж

Клемма рассчитана на установку на DIN-рейку шириной 35 мм - стандартную для промышленных щитов. Для монтажа достаточно вставить её в направляющие рейки до характерного щелчка. Установка проводов: откройте рычаг, вставьте зачищенный провод (длина зачистки - около 6–8 мм), закройте рычаг до упора. Проверьте надёжность - провод не должен выскальзывать. Тестирование доступно через технологическое отверстие: можно прикоснуться щупом мультиметра без демонтажа.

Безопасность и стандарты

Корпус изготовлен из высококачественного самозатухающего пластика, соответствует требованиям UL94 V-0 по горючести. Номинальное напряжение 450 В обеспечивает безопасную работу в сетях до 250 В переменного тока. Применение в условиях повышенной влажности допустимо, но клемма не имеет защиты IP - не предназначена для открытых площадок или помещений с брызгами воды.

Преимущества

• Рычажный механизм позволяет легко вставлять и извлекать провода без инструментов - идеально для частого обслуживания
• Увеличенный объём металлического контакта снижает нагрев даже при максимальном токе 32 А
• Имеется контрольное отверстие - можно проверить целостность цепи без вскрытия
• Поддерживает соединение меди с алюминием - исключает окисление и потери контакта
• Высокая механическая прочность корпуса - не трескается при монтаже и эксплуатации

Ограничения применения

• Не предназначен для проводов сечением менее 0,08 мм2 - риск плохого контакта
• Не рекомендован для использования вне закрытых щитов - отсутствует степень защиты IP
• Алюминиевые провода должны быть тщательно зачищены и обработаны антиоксидантной пастой - иначе возможна потеря контакта
• Запрещается использовать с гибкими многожильными проводами без наконечников - есть риск повреждения жил при затяжке

Примеры использования

• Соединение проводов в распределительной коробке квартиры
• Объединение цепей питания на пульте управления станком
• Переход от медного кабеля к алюминиевой шине в щите
• Временные испытания в лаборатории перед окончательным монтажом
• Замена повреждённого участка в осветительной сети

Практические советы

• Перед монтажом всегда зачищайте провода до одинаковой длины - это гарантирует равномерный контакт
• При использовании многожильных проводов лучше применять наконечники типа “штырь” - они не деформируются при зажиме
• Проверяйте плотность зажима легким покачиванием провода после закрытия рычага
• Не перегружайте клемму - превышение тока 32 А вызывает перегрев и выход из строя
• Храните в сухом месте - влага может спровоцировать коррозию контактов
• При замене нескольких клемм - используйте все 50 штук из одной упаковки: цвет и материал унифицированы, что снижает риск несоответствия
