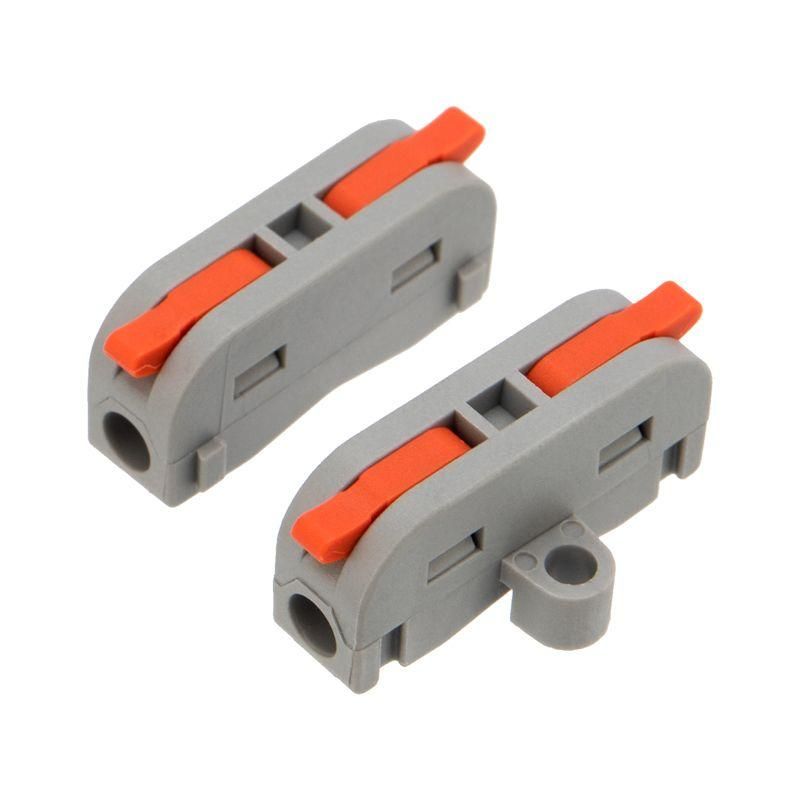

Клемма строительно-монтажная СМК проходная 222-421P 1п 0.08-4кв.мм с монтажной площадкой сер. (уп.50шт) Rexant 07-6261 MEET

Клемма СМК 222-421P проходная 1 полюс, с монтажной площадкой (0,08-4 мм2) от бренда REXANT - надёжное решение для соединения тонких медных проводников в распределительных коробках, пультах управления и силовых цепях до 32 А. Артикулы etm07-6261 и 07-6261 соответствуют промышленным стандартам монтажа.

Назначение и область применения

Клемма СМК 222-421P проходная 1 полюс, с монтажной площадкой (0,08-4 мм2) используется для создания постоянного электрического соединения между двумя проводами одного контура. Подходит для установки в шкафах управления, автоматических системах, осветительных сетях и оборудовании с ограниченным пространством. Применяется там, где требуется частая диагностика или замена участков цепи - благодаря возможности проверки контакта без демонтажа.

Технические характеристики

• Сечение провода: 0,08–4 мм2 - подходит для тонких многожильных и одножильных медных проводов
• Номинальный ток: 32 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 450 В - безопасна для работы в сетях до 440 В переменного тока
• Тип контакта: зажимная пластина с рычагом - обеспечивает плотный контакт без пайки
• Количество полюсов: 1 - одна входная и одна выходная клемма
• Материал корпуса: самозатухающий термостойкий пластик - изоляция и защита от внешних воздействий
• Цвет: светло-серый - стандартизирован для удобства визуального различения в группах
• AWG: не применяется - диапазон задан в метрической системе (мм2)

Совместимость и монтаж

Клемма СМК 222-421P проходная 1 полюс, с монтажной площадкой (0,08-4 мм2) устанавливается на DIN-рейку шириной 35 мм через фиксирующую площадку на корпусе. Для подключения:

• Зачистите провод на 6–8 мм - не более, чтобы не повредить жилы
• Откройте рычаг - он легко поднимается рукой
• Вставьте провод до упора - не используйте инструменты для продвижения
• Закройте рычаг - слышен характерный щелчок при фиксации

Не требует инструментов для затяжки. Монтаж возможен даже в условиях ограниченного доступа. Убедитесь, что провод не имеет окисления - перед установкой зачистите жилу механически.

Безопасность и стандарты

Клемма СМК 222-421P проходная 1 полюс, с монтажной площадкой (0,08-4 мм2) изготовлена из материалов, соответствующих требованиям безопасности IEC 60947-7-1. Наличие изолирующего корпуса исключает риск прикосновения к токоведущим элементам. Рабочее напряжение 450 В позволяет использовать её в большинстве промышленных и коммерческих систем без дополнительной защиты.

Преимущества

• Рычажный механизм - простое и быстрое подключение без отвёртки
• Возможность контроля контакта - специальное отверстие позволяет протестировать соединение мультиметром без вскрытия
• Устойчивость к вибрации - зажимная пластина не ослабевает при работе оборудования
• Многоразовое использование - можно переподключать провода без потери качества контакта
• Совместимость с одножильными и многожильными проводами - универсальность для разных задач

Ограничения применения

• Не предназначен для алюминиевых проводов - только для меди
• Не рекомендован для проводов сечением менее 0,08 мм2 - риск плохого контакта
• Не рассчитана на высокую частоту (выше 400 Гц) - применение в импульсных схемах требует проверки
• Не следует использовать в средах с агрессивными химическими веществами - пластик не устойчив к растворителям
• Не подходит для монтажа вне шкафа - отсутствует степень защиты IP

Примеры использования

• Соединение проводов в пульте управления станком
• Разводка сигналов в системах автоматизации (PLC, датчики)
• Объединение фазных проводов в распределительном щите
• Подключение контроллеров, реле, трансформаторов малой мощности
• Использование в ремонтных работах - когда нужна быстрая замена клеммы без перепайки

Практические советы

• Перед установкой всегда проверяйте сечение провода - слишком толстый провод не войдёт, слишком тонкий может выпасть
• Не перегибайте провод перед введением в клемму - это снижает срок службы жилы
• Проверяйте качество контакта после монтажа: легкое покачивание провода не должно вызывать движения внутри клеммы
• Для многожильных проводов слегка скрутите жилы перед вставкой - так они лучше фиксируются
• При использовании нескольких клемм СМК 222-421P проходная 1 полюс, с монтажной площадкой (0,08-4 мм2) в одном ряду - соблюдайте минимальный шаг 12 мм для теплоотвода
• Артикулы etm07-6261 и 07-6261 взаимозаменяемы - отличаются только форматом номера поставщика
