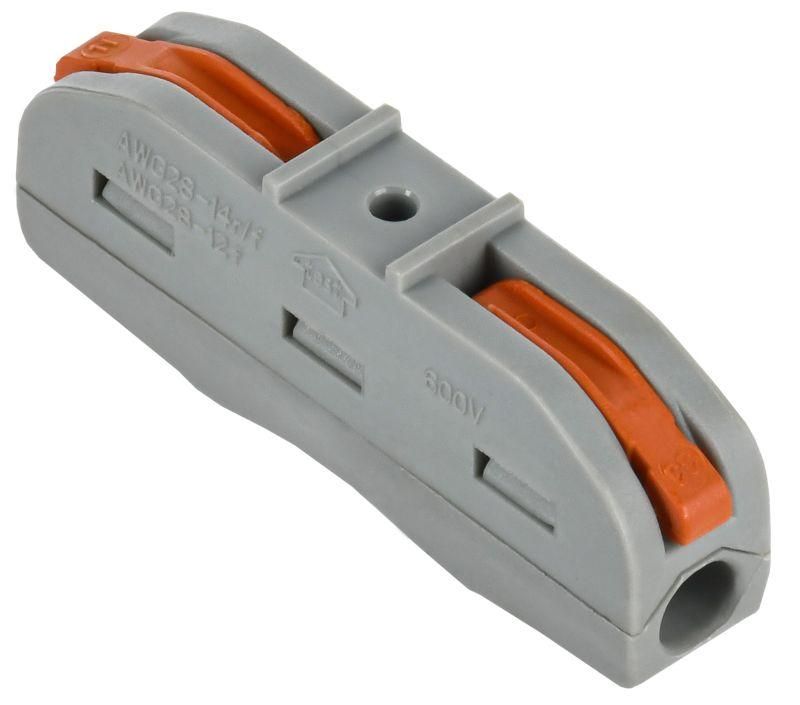

Строительно-монтажная клемма СМК 222-4111 проходная (4шт/упак) IEK - UKZ20-4111-004

Строительно-монтажная клемма СМК 222-4111 проходная (4 шт/упак) от IEK предназначена для быстрого и надёжного соединения медных проводников без инструментов - идеально подходит для монтажа в распределительных коробках, щитах и на объектах с частой перепроверкой цепей.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4111 проходная используется для создания временных или постоянных соединений между двумя медными проводниками - входным и выходным. Подходит для работы в электросетях переменного и постоянного тока до 400 В. Часто применяется при монтаже освещения, розеточных групп, автоматических выключателей и других устройств внутри распределительных щитов. Благодаря возможности многократного отключения, её удобно использовать при диагностике, тестировании или замене оборудования.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество зажимов: 2 (проходной тип - один вход, один выход)
• Рабочий диапазон сечения проводника: 0,08–4 мм2 (для многопроволочных и особо тонкопроволочных жил)
• Управление: рычажный механизм - защёлкивание одним движением
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4111 проходная совместима исключительно с медными проводниками - алюминиевые и комбинированные жилы не подходят. Для подключения:

1. Освободите изоляцию провода на 5–8 мм;
2. Отведите рычаг вверх - он фиксируется в открытом положении;
3. Заведите провод до упора в зажимную камеру;
4. Опустите рычаг до характерного щелчка - контакт плотно затянут.

Не требуется использование плоскогубцев, отверток или другого инструмента. После установки проверьте прочность соединения легким потягиванием провода.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для электроустановок. Корпус выполнен из самозатухающего термостойкого пластика, обеспечивающий безопасную работу при температуре до +105 C. Защита от случайного контакта обеспечивается конструкцией зажима - открытые части находятся внутри корпуса после закрывания рычага.

Преимущества

• Быстрая установка и демонтаж - экономия времени при монтаже и обслуживании
• Надёжный контакт благодаря механическому усилию рычага - снижает риск нагрева и окисления
• Возможно повторное использование без повреждения механизма
• Чёткая визуальная индикация состояния зажима: опущенный рычаг = надёжное соединение
• Защищённая конструкция предотвращает выпадение провода даже при вибрациях

Ограничения применения

• Не алюминиевые, медно-алюминиевые или композитные провода
• Не рекомендовано применение вне помещений - отсутствует защита IP
• Не предназначен для высоких нагрузок выше 32 А или напряжений свыше 400 В
• Не следует использовать в местах с постоянными ударными нагрузками или экстремальными вибрациями
• Не рассчитана на подключение нескольких проводов в одном зажиме - каждый зажим работает только с одним проводом

Примеры использования

• Объединение фазных проводов перед подключением группы светильников
• Переход от основного кабеля к ответвлению для розетки
• Временные перемычки при испытаниях электрощита
• Соединение проводов в распределительной коробке квартиры
• Подключение сигнализационных цепей в системах безопасности

Практические советы

• Выбирайте СМК 222-4111 проходную только для проводов сечением от 0,08 до 4 мм2 - более толстые жилы не войдут, тонкие могут плохо фиксироваться
• При работе с многопроволочными жилами слегка скрутите конец провода перед вставкой - так лучше сохранится форма и контакт
• Проверяйте состояние рычага после монтажа: если он не полностью опущен - соединение ненадёжное
• Упаковка содержит 4 единицы - хватает для среднего распределительного щита; заказывайте запас при крупном проекте
• Артикул ukz20-4111-004 соответствует оригинальному продукту IEK - избегайте аналогов с нестандартными размерами зажимов
