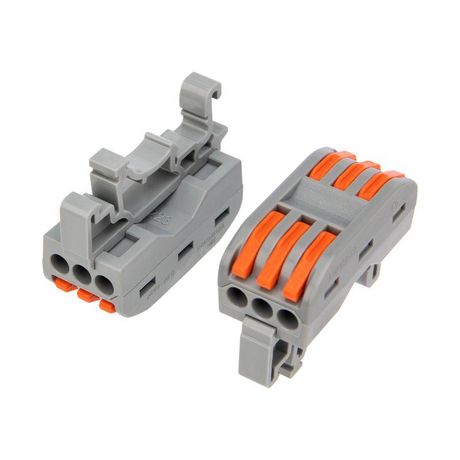

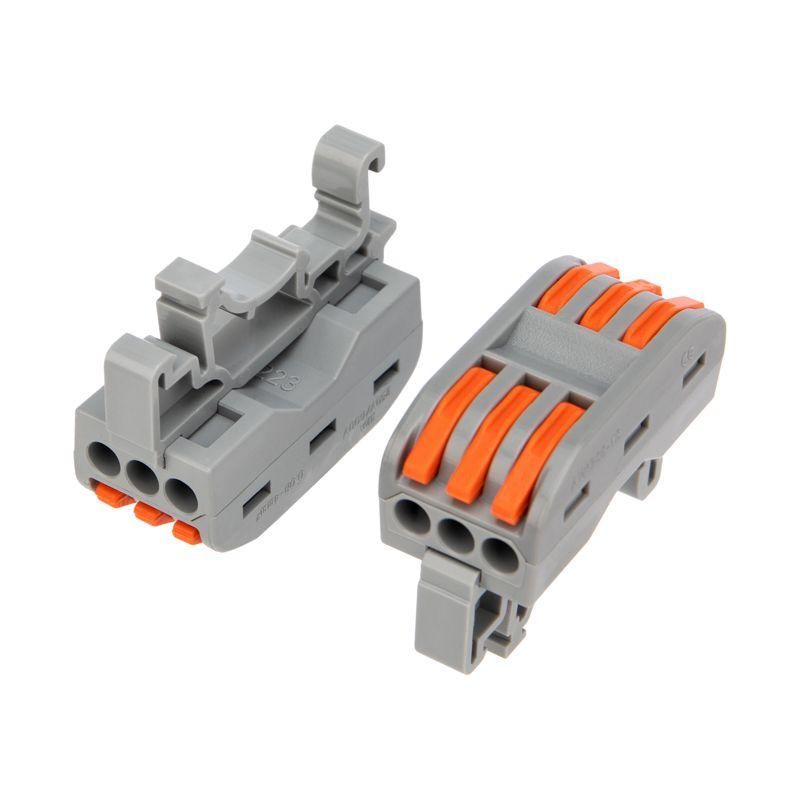

Клемма строительно-монтажная СМК проходная 222-423D 3п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.50шт) Rexant 07-5238 MEET

Клемма строительно-монтажная СМК проходная 222-423D от REXANT - надёжное решение для быстрого и безопасного соединения проводов в распределительных щитах. Эта модель рассчитана на работу с тонкими проводниками, легко монтируется на DIN-рейку и подходит как для монтажа, так и для сервисного обслуживания.

Назначение и область применения

Клемма строительно-монтажная СМК проходная 222-423D используется для создания постоянных электрических соединений между проводами в силовых цепях. Подходит для установки в распределительных щитках жилых, коммерческих и промышленных объектах. Применяется в системах освещения, автоматизации, управляемых устройствах, где требуется частая диагностика или замена участков цепи. Особенно эффективна там, где важно сохранить доступ к точкам соединения - например, в этажных щитах или на станционном оборудовании.

Технические характеристики

• Тип: проходная клемма с фиксацией через защелку
• Число полюсов: 3 (6 контактных входов - 3 входа + 3 выхода)
• Рабочий диапазон сечения провода: 0,08–4 мм2 (многожильный - 0,14–4 мм2)
• Номинальный ток: 32 А
• Номинальное напряжение: 600 В (рабочее - до 400 В согласно заявке производителя)
• Цвет корпуса: светло-серый
• Защита от внешних воздействий: IP20 (защита от пальцев и крупных частиц, но не от воды и пыли)
• Управление: рычажный зажим для удобной затяжки и освобождения провода
• Количество в упаковке: 50 штук

Совместимость и монтаж

Клемма СМК проходная 222-423D совместима со всеми типовыми DIN-рейками шириной 35 мм, соответствующих стандарту EN 60715. Устанавливается одним движением - просто защёлкивается на рейку. Для подключения необходимо:

1. Зачистить изоляцию с провода на 8–10 мм;
2. Поднять рычаг;
3. Вставить провод до упора;
4. Опустить рычаг до характерного щелчка - контакт будет плотно зажат.

Из-за малого внутреннего зазора рекомендуется использовать только зачищенные провода без поврежденных жил. Клемма не предназначена для работы с алюминием, гибкими многожильными проводами без наконечников или проводами с сечением менее 0,08 мм2.

Безопасность и стандарты

Клемма выполнена из самозатухающего термостойкого пластика, выдерживающего температуру до 120 C. Соответствует требованиям IEC 60947-7-1 для аппаратов сборочных устройств. Наличие контрольного отверстия позволяет проверять целостность соединения без демонтажа - достаточно ввести щуп мультиметра прямо в отверстие на корпусе. Это снижает риск ошибок при диагностике и исключает необходимость отсоединения проводов.

Преимущества

• Функциональная проходная схема - позволяет передавать ток последовательно без потерь
• Рычажный механизм обеспечивает равномерное давление на провод, минимизируя перегрев
• Высокая плотность компактного исполнения - экономит место в щите
• Легко отличаемые цвета и метки на корпусе позволяют быстро определить фазу/нейтраль
• Многоразовое использование - можно переустановить несколько раз без потери качества контакта

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с высокой запылённостью - степень защиты IP20 недостаточна
• Не допускается применение с алюминиевыми проводами - возможен оксидный слой и потеря контакта
• Не подходит для проводов с сечением более 4 мм2 - есть риск перегрева и деформации зажима
• Не предназначен для переменного тока выше 600 В - максимальное рабочее напряжение 400 В
• Не следует использовать в условиях постоянных вибраций без дополнительной фиксации

Примеры использования

• Объединение групп освещения в квартирном щите
• Разветвление цепей питания для розеток
• Подключение датчиков и контроллеров в системах автономного управления
• Передача сигнала между модулями в пульте управления
• Электромонтаж в торгово-офисных комплексах с частым обслуживанием

Практические советы

• Выбирая клемму СМК проходную 222-423D, всегда сверяйте реальное сечение провода - особенно если используются многожильные провода с бронированием
• Проверьте глубину зачистки: слишком длинная часть может задеть соседние контакты, слишком короткая - плохо войдет в зажим
• После монтажа протестируйте каждый контакт нагрузкой - даже минимальным током - чтобы удостовериться в надёжности
• Для многожильных проводов лучше использовать наконечники, хотя производитель указывает возможность подключения без них
• Храните упаковку закрытой - попадание пыли в контактные области снижает долговечность
• Артикулы 07-5238 и etm07-5238 - один и тот же продукт, различаются лишь форматы каталогов
