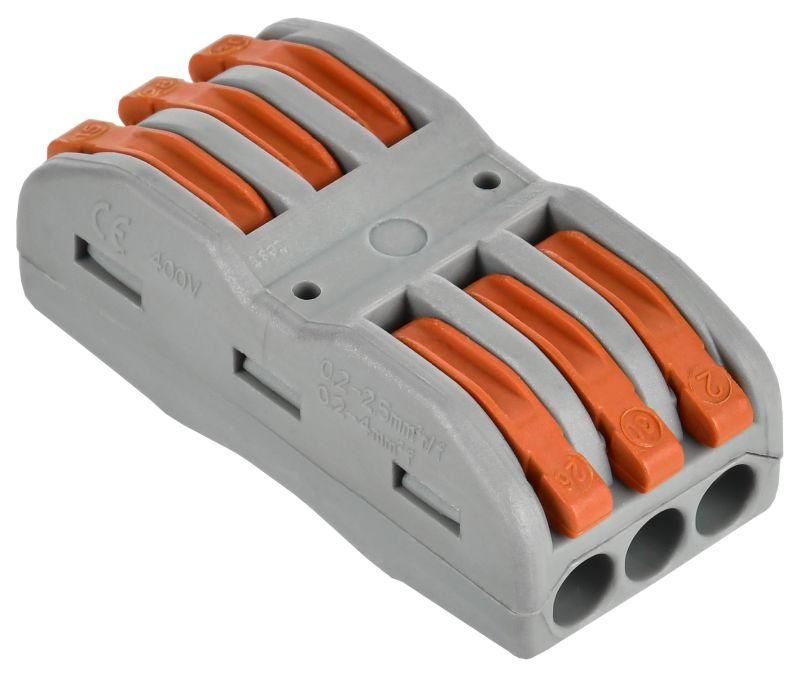

Строительно-монтажная клемма СМК 222-4133 проходная (4шт/упак) IEK - UKZ20-4133-004

Строительно-монтажная клемма СМК 222-4133 проходная (4 шт/упак) от IEK предназначена для быстрого и надёжного соединения медных проводников без инструментов - идеально подходит для монтажа в распределительных коробках, щитах и на объектах с частой перепроверкой цепей.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4133 проходная используется для создания временных или постоянных соединений между одножильными и многожильными медными проводниками в электрических сетях переменного и постоянного тока. Подходит для работ в жилых, коммерческих и промышленных помещениях - особенно удобна при монтаже освещения, розеток, автоматических выключателей и других устройств внутри распределительных коробок.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диапазон сечения проводников: от 0,08 до 4 мм2 (для многопроволочных и особо тонкопроволочных)
• Количество зажимов: 6 (по 3 с каждой стороны - вход и выход)
• Управление: рычажный механизм для фиксации проводов
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4133 проходная совместима исключительно с медными проводниками - алюминиевые и многожильные из меди с оксидной плёнкой использовать нельзя. Для подключения:

• Отпустите рычаг - он находится сверху корпуса;
• Заведите зачищенный провод (длина зачистки - 5–8 мм) в один из трёх входных отверстий;
• Зажмите рычаг до упора - контакт будет закреплён механически;
• Повторите операцию для выходных контактов - каждый зажим работает автономно.

Не требует отвертки, кусачек или другого инструмента. Можно многократно отсоединять и переустанавливать провода без потери качества контакта.

Безопасность и стандарты

Строительно-монтажная клемма СМК 222-4133 проходная соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет исполнение IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не рассчитана на работу во влажных средах или открытых условиях. Применяйте только в сухих внутренних установках.

Преимущества

• Быстрая установка - никакого инструмента не требуется
• Можно менять провода несколько раз без замены клеммы
• Чёткая визуальная индикация положения рычага - легко определить, затянут ли контакт
• Раздельные зажимы позволяют организовать ответвления без перемычек
• Высокая плотность компактного корпуса - экономия места в распределительных коробках

Ограничения применения

• Не применяется для алюминиевых проводов - риск ослабления контакта и нагрева
• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли
• Не рекомендовано использование в местах с высокими вибрационными нагрузками - возможен самопроизвольный отвод провода
• Максимальное сечение - 4 мм2; более толстые провода не войдут

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение групп розеток перед автоматическим выключателем
• Переход от старого провода к новому при ремонте электропроводки
• Временные подключения на стройплощадке перед окончательной разводкой
• Создание ответвлений в щитовой без пайки или болтовых соединений

Практические советы

• Защищайте провода от повреждений изоляции - даже маленький порез снижает надёжность контакта
• Проверяйте плотность зажима после монтажа - легкое покачивание провода указывает на плохую фиксацию
• Не смешивайте провода разных сечений в одном зажиме - используйте каждый отдельно
• При работе с многожильными проводами слегка скрутите жилы перед введением - так они лучше фиксируются
• Убедитесь, что все три входных и три выходных зажима используются правильно - клемма проходная, значит сигнал должен проходить через всю цепочку
