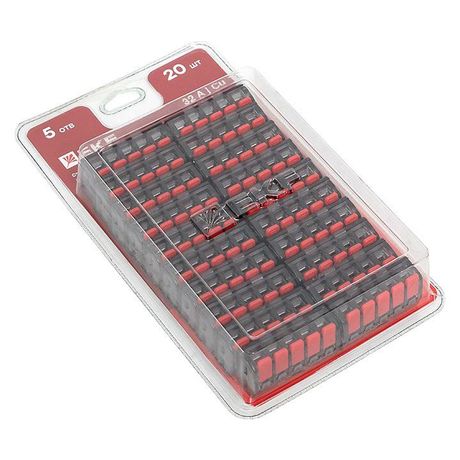

Клемма строительно-монтажная СМК 221-415 с рычагом 5 отверстий 0.2-4.0кв.мм (блист.20шт) PROxima EKF plc-smk-221-415b-20

Клемма СМК 221-415 с рычагом от EKF — компактное устройство для надежного соединения медных проводов сечением 0,2–4 мм² в распределительных коробках, щитах и оборудовании. Упакованная по 20 штук в блистер, она удобна для монтажа и контроля качества соединений.

Назначение и область применения

Клемма СМК 221-415 с рычагом используется для многоразового присоединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока до 400 В и частотой 50 Гц. Подходит для установки в электрических щитах, распределительных коробках, пультах управления, станках и конвейерах. Работает при температуре от –40 °C до +40 °C и влажности до 60 % при 20 °C.

Технические характеристики

• Количество зажимов: 5
• Рабочее сечение провода: 0,2–4 мм²
• Номинальный ток: 32 А
• Диаметр кабеля: 0,5–2,3 мм
• Тип проводника: однопроволочные, гибкие, многопроволочные
• Напряжение: до 400 В AC
• Цвет корпуса: прозрачный
• Габариты: на 30 % меньше, чем у модели СМК 222

Совместимость и монтаж

Клемма СМК 221-415 с рычагом совместима с любыми стандартными проводниками из меди, соответствующими заявленному сечению. Для монтажа:

• Зажим открывается поворотом рычага вверх;
• Жила вставляется до упора — длина захода видна через прозрачный корпус;
• Рычаг опускается до фиксации — слышен характерный щелчок;
• Не допускается смешивание проводов разного сечения в одном зажиме — это предотвращает перегрев.

На корпусе нанесена схема подключения и основные параметры — информация доступна даже после установки.

Безопасность и стандарты

Клемма СМК 221-415 с рычагом выполнена из прочного самозатухающего пластика, соответствует требованиям безопасности для электроустановок. Наличие тестового окна позволяет проверить наличие напряжения без разбора цепи — снижает риск поражения током при диагностике. Произведено в соответствии с технологическими нормами EKF для бытовых и промышленных применений.

Преимущества

• Рычажный механизм обеспечивает быстрый и надежный зажим без инструментов.
• Прозрачный корпус позволяет визуально контролировать глубину входа жилы — минимизирует риск плохого контакта.
• Тестовое окно — возможность проверки напряжения без демонтажа.
• Уменьшенный размер корпуса экономит место в плотных щитах и распределительных коробках.
• Информация о параметрах и схеме монтажа нанесена прямо на корпус — не требует обращения к документации.

Ограничения применения

• Не предназначен для работы с алюминиевыми или медно-алюминиевыми проводами.
• Запрещено подключать провода разного сечения в один зажим — вызывает перегрев и выход из строя.
• Не рассчитана на постоянную вибрацию или механические удары — требуется фиксация в щите или на DIN-рейке.
• Рабочая температура выше +40 °C недопустима — возможен деформация пластика и потеря контактного давления.

Примеры использования

• Подключение светильников в распределительной коробке квартиры.
• Разводка сигналов управления на автоматических линиях производства.
• Объединение проводов терморегуляторов и датчиков в системах HVAC.
• Аварийное ответвление в щитке при замене оборудования.

Практические советы

• Перед монтажом зачистите жилу на 8–10 мм — этого достаточно для надежного контакта.
• Проверьте, чтобы все жилы были одной марки и сечения — особенно важно при параллельном подключении.
• Фиксируйте клемму СМК 221-415 с рычагом на DIN-рейке или в специальном креплении — не оставляйте её свободно болтаться.
• При работе в условиях повышенной влажности используйте герметичные коробки — хотя клемма работает при 60 % влажности, длительный контакт с водой недопустим.
• Блистерная упаковка (20 шт.) сохраняет целостность при хранении — не вскрывайте заранее, чтобы избежать потери или загрязнения контактов.
