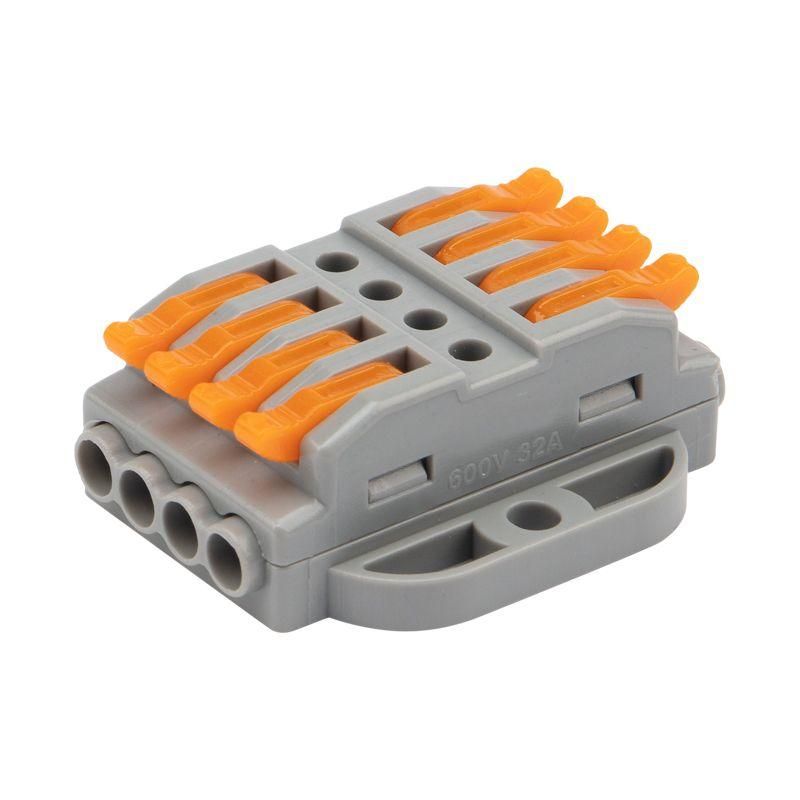

Клемма строительно-монтажная СМК проходная 222-424P 4п 0.08-4кв.мм с монтажной площадкой сер. (блист.5шт) Rexant 07-6264-5 MEET

Клемма строительно-монтажная СМК проходная 222-424P от REXANT - это надёжная проходная клемма с рычажным зажимом для быстрого и безопасного соединения проводов сечением до 4 мм2. Подходит для монтажа в распределительных коробках, пультах управления и других местах, где требуется частое обслуживание или диагностика. Артикул 07-6264-5 обеспечивает совместимость с блистерной упаковкой по 5 штук.

Назначение и область применения

Клемма строительно-монтажная СМК проходная 222-424P используется для создания временных или постоянных электрических соединений между проводами. Применяется в системах освещения, слаботочных сетях, автоматизации, промышленном оборудовании и при монтаже электроустановок. Особенно удобна там, где нужен доступ к цепи для проверки или замены участка - благодаря проходному типу и возможности контроля без демонтажа.

Технические характеристики

• Поперечное сечение проводника: 0,08–4 мм2 (для многожильных), 0,08–2,5 мм2 (для одножильных)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество зажимов: 8 (по 2 на каждый из 4 полюсов)
• Тип зажима: рычажный с защелкой - позволяет легко фиксировать и освобождать провод
• Материал корпуса: самозатухающий термостойкий пластик
• Цвет: светло-серый
• Изоляция: полностью изолированная конструкция

Совместимость и монтаж

Клемма СМК проходная 222-424P монтируется на DIN-рейку шириной 35 мм через встроенную монтажную площадку. Устанавливается одним движением - защёлкивается на рейку. Для подключения:

• Зачистите провод на 6–8 мм;
• Откройте рычаг - он фиксируется в верхнем положении;
• Вставьте провод до упора;
• Закройте рычаг - он автоматически запирается.

Рычаг имеет механическую блокировку - не открывается случайно. Для проверки целостности соединения используйте щуп мультиметра - есть специальное отверстие прямо над зажимом, доступ к которому не требует вскрытия клеммы.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в условиях повышенной влажности и перегрузок. Материал корпуса устойчив к возгоранию и не распространяет пламя. Номинальное напряжение 450 В обеспечивает работу в бытовых и промышленных сетях переменного тока до 500 В. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.2 реализовано конструкцией, хотя явного указания на сертификацию в данных нет - рекомендуется сверяться с документацией производителя при использовании в ответственных объектах.

Преимущества

• Проходной тип - позволяет передавать ток через клемму без разрыва цепи
• Рычажный механизм - быстрая установка и снятие проводов без инструментов
• Удобство диагностики - отверстие для тестера снижает время ремонта
• Защита от случайного разъединения - механическая защелка фиксирует рычаг
• Совместимость с одножильными и многожильными проводами - универсальность для разных задач

Ограничения применения

• Не предназначен для проводов сечением более 4 мм2 - риск перегрева и потери контакта
• Не рассчитана на использование в цепях постоянного тока выше 450 В - возможна дуга при коммутации
• Не следует применять в средах с высокой химической активностью - пластик не устойчив к растворителям и маслам
• Не подходит для монтажа в открытых наружных условиях без защиты - IP-класс не указан, значит, нет гарантии против воды и пыли

Примеры использования

• Распределительные коробки в квартирах - соединение групп освещения
• Панели управления станков - подключение датчиков и исполнительных устройств
• Автоматические системы вентиляции - сборка цепей с частым сервисным доступом
• Строительные объекты - временное питание оборудования во время монтажа

Практические советы

• При работе с многожильными проводами - обязательно зачистите их до одинаковой длины и плотно скрутите концы перед введением в зажим
• Не затягивайте провод слишком сильно - рычаг сам создаёт оптимальное усилие; лишнее давление повредит жилы
• Перед первым включением проверьте все зажимы - особенно после транспортировки, так как вибрация может ослабить контакт
• При необходимости замены - всегда выключайте питание, даже если клемма проходная: она не является рубильником
• Артикул 07-6264-5 и бренд REXANT обеспечивают стандартизацию - можно закупать партиями по 5 шт. в блистере без риска несоответствия
