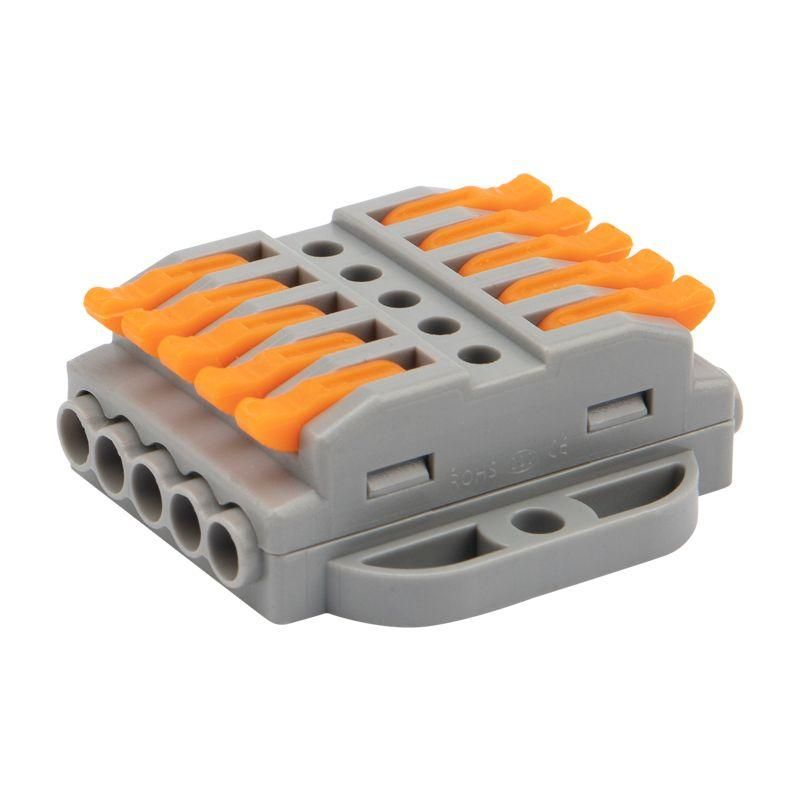

Клемма строительно-монтажная СМК проходная 222-425P 5п 0.08-4кв.мм с монтажной площадкой сер. (блист.4шт) Rexant 07-6265-4 MEET

Клемма СМК 222-425P проходная 5 полюсов с монтажной площадкой (0,08-4 мм2) серая от REXANT - надёжное решение для соединения тонких медных проводников в распределительных коробках, пультах управления и силовых цепях до 32 А. Артикул 07-6265-4 обеспечивает устойчивый контакт даже при частых вибрациях благодаря механическому зажиму и защищённому корпусу.

Назначение и область применения

Клемма СМК 222-425P проходная 5 полюсов с монтажной площадкой (0,08-4 мм2) серая используется для создания постоянных электрических соединений между проводами в слаботочных и силовых цепях. Подходит для установки в шкафах автоматизации, панелях управления, осветительных системах и на оборудовании с ограниченным пространством. Применяется там, где требуется быстрый монтаж, контроль целостности соединения и безопасная изоляция.

Технические характеристики

• Количество полюсов: 5
• Рабочий диапазон сечения проводника: 0,08–4 мм2 (многопроволочные), 0,08–2,5 мм2 (однопроволочные)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В (по спецификации); 400 В (по описанию производителя - рекомендуется использовать в рамках 400 В)
• Тип зажима: рычажный с защелкой
• Цвет корпуса: светло-серый
• Материал корпуса: самозатухающий термопластик
• Имеется контрольное отверстие для проверки напряжения мультиметром
• Монтаж: на DIN-рейку или через монтажную площадку

Совместимость и монтаж

Клемма СМК 222-425P проходная 5 полюсов с монтажной площадкой (0,08-4 мм2) серая совместима с любыми стандартными DIN-рейками шириной 35 мм. Монтажная площадка позволяет закрепить её болтами прямо на поверхность - удобно при сборке панелей без рейки. Для подключения:

• Зачистите провод на 6–8 мм;
• Откройте рычаг - он легко поднимается рукой;
• Вставьте провод до упора;
• Закройте рычаг до характерного щелчка - это гарантирует плотный контакт.

Не используйте инструменты для принудительного закрывания - это повредит механизм. После монтажа можно проверить контакт через контрольное отверстие, не вскрывая клемму.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Корпус выполнен из материала, устойчивого к возгоранию (UL94 V-0). Защита IP20 - предотвращает доступ пальцев к токоведущим частям, но не рассчитана на воздействие воды или пыли. Не применяйте в условиях повышенной влажности, на улице или в агрессивных средах.

Преимущества

• Удобный рычаг - не требует отвертки для зажима, снижает риск перегрузки провода
• Контрольное отверстие - позволяет замерить напряжение без демонтажа
• Высокая плотность контактов - 5 полюсов в компактном корпусе
• Поддержка многожильных и одножильных проводов - универсальность для разных задач
• Фиксация защелкой - исключает самоотключение при вибрациях

Ограничения применения

• Не допускается использование с алюминиевыми проводами - возможна оксидация и потеря контакта
• Максимальное сечение одножильного провода - 2,5 мм2; более толстые провода не войдут
• Не предназначена для работы при температуре выше +85 C
• Не следует применять в местах с химически активной средой (масла, растворители, кислоты)
• Не подходит для частого подключения/отключения - не является разъёмом, предназначен для постоянных соединений

Примеры использования

• Распределительные коробки в системах автоматизации станков
• Соединение датчиков и исполнительных устройств в пультах управления
• Обвязка тепловых реле и магнитных пускателей
• Сборка осветительных цепей с несколькими ответвлениями
• Электрошкафы в пищевой и легкой промышленности

Практические советы

• Перед монтажом всегда проверяйте сечение провода - слишком тонкий провод может выскочить, слишком толстый - повредить зажим
• Для многожильных проводов используйте наконечники - они увеличат срок службы контакта
• Не затягивайте рычаг насильно - если не слышен щелчок, провод не вставлен правильно
• При групповой установке нескольких клемм СМК 222-425P проходных оставляйте минимум 5 мм свободного места между ними для теплоотвода
• Артикул 07-6265-4 имеет два номера: etm07-6265-4 и 07-6265-4 - оба действительны, выбирайте тот, что указан в вашем заказе
