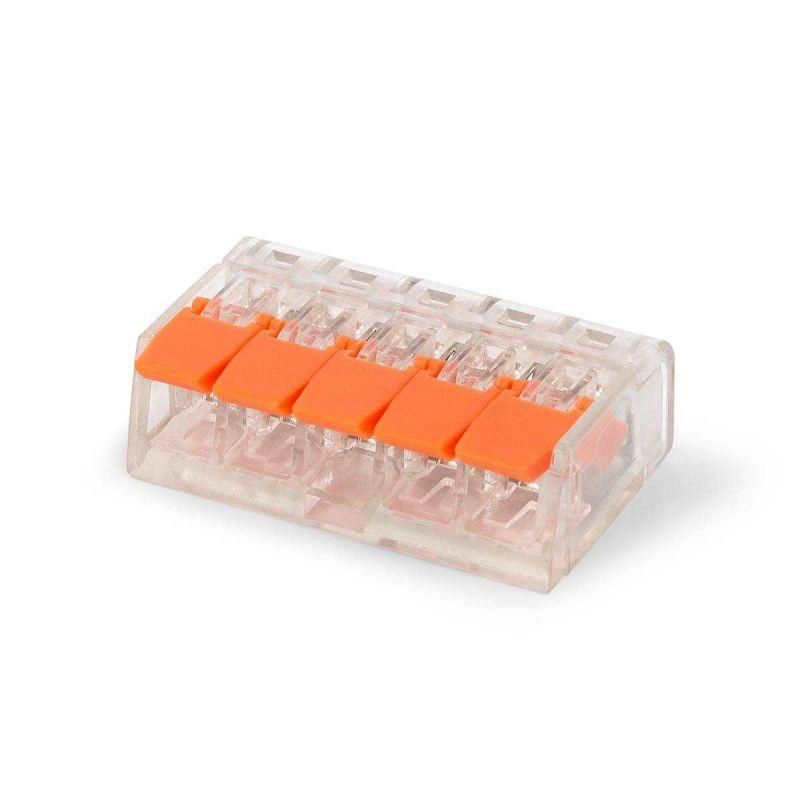

Клемма универсальная СМК 221-415, 0.14-4 мм², 450 В КВТ 87646

Клемма универсальная СМК 221-415 КВТ - компактное устройство для надёжного соединения одножильных и многожильных медных проводов в распределительных коробках, пультах управления и других устройствах с ограниченным пространством. Бренд КВТ предлагает эту модель как решение для точного и безопасного монтажа в условиях плотной коммутации.

Назначение и область применения

Клемма универсальная СМК 221-415 КВТ предназначена для быстрого и надёжного соединения медных проводов сечением от 0,14 до 4 мм2. Подходит для установки в электронных модулях, автоматических выключателях, панелях управления, осветительных системах и промышленном оборудовании, где важна компактность и доступ к контактам.

Технические характеристики

• Номинальное напряжение: 450 В - обеспечивает работу в сетях переменного тока до 450 В, включая бытовые и промышленные системы
• Поперечное сечение провода: 0,14–4 мм2 - совместима с тонкими жилами (например, в сигнальных цепях) и более толстыми (до 4 мм2)
• Количество зажимов: 5 - позволяет подключить пять проводов в одном устройстве, снижает количество отдельных элементов
• Рычаг управления: есть - упрощает затяжку и ослабление контакта без инструментов
• Цвет корпуса: прозрачный - позволяет визуально проверить глубину ввода провода и целостность соединения
• Тестовые отверстия: два - дают доступ к контактам для замера напряжения или тока мультиметром без демонтажа

Совместимость и монтаж

Клемма универсальная СМК 221-415 КВТ работает с медными проводниками любого типа - однопроволочными и многопроволочными. Для лучшего контакта рекомендуется зачищать изоляцию на длине 6–8 мм. Установка осуществляется в DIN-рейку или на поверхность; фиксация происходит за счёт защёлок на корпусе. Нельзя использовать с алюминиевыми или гибридными проводами.

Преимущества

• На 40% компактнее аналогичных клемм серии 222 - экономит место в шкафах и распределительных коробках
• Прозрачный корпус исключает необходимость вскрытия для контроля качества соединения
• Рычаг обеспечивает равномерную силу зажима, предотвращает пережим или слабый контакт
• Тестовые отверстия позволяют диагностировать цепь без разрыва соединений - повышают скорость обслуживания
• Одновременная фиксация пяти проводов снижает число используемых клемм и ускоряет сборку

Ограничения применения

• Не предназначен для работы с алюминиевыми, медно-алюминиевыми или многожильными проводами с опрессовкой - возможен плохой контакт
• Максимальная температура окружающей среды не указана - не рекомендуется применять в условиях свыше +60 C без дополнительного охлаждения
• Не рассчитана на частые подключения/отключения - не является клеммой для часто меняемых соединений
• Запрещено использование в взрывоопасных зонах - отсутствует соответствующий сертификат

Примеры использования

• Управление светом в щитовой: соединение фазы, нуля и заземления от нескольких групп освещения
• Панели управления станков: подключение датчиков, кнопок и реле с малым сечением проводов
• Автоматические системы: сборка сигналов от термодатчиков и энкодеров в компактном исполнении
• Интерьерное освещение: монтаж в нишах и потолочных коробах, где мало места для больших клеммников

Практические советы

• Перед вставкой провода всегда проверяйте длину зачистки - она должна быть 6–8 мм, чтобы не задеть токоведущую часть и не остаться слишком короткой
• При использовании многожильных проводов слегка скрутите жилы перед введением - так они лучше фиксируются
• Для проверки соединения используйте тестовые отверстия: вставьте щупы мультиметра прямо через них - не надо разбирать клемму
• При монтаже в плотном шкафу ориентируйтесь на размеры: СМК 221-415 КВТ занимает меньше места, чем модели серии 222, что особенно важно при высокой плотности компонентов
• Не применяйте инструменты для затяжки - достаточно рычага. Перетяжка может повредить внутренние контакты
