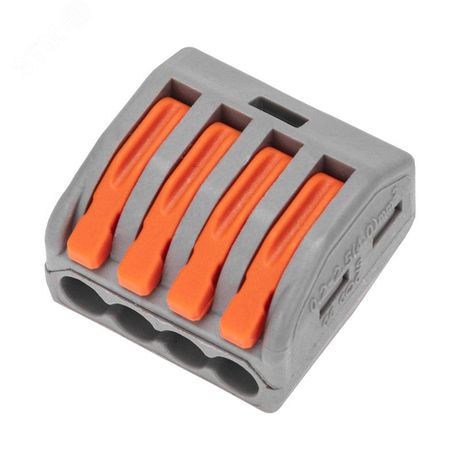

Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (50 шт/уп) | 07-5254-4 REXANT MEET

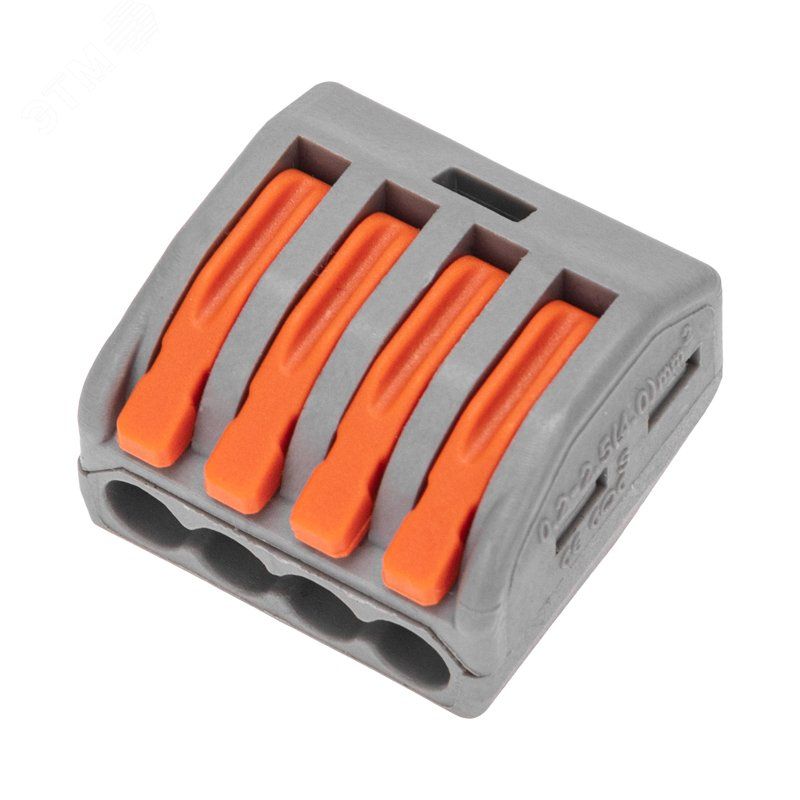

Универсальная клемма СМК 222-414 от REXANT - надёжная многоразовая клемма с рычажным зажимом для соединения до четырёх проводников сечением от 0,08 до 2,5 мм2. Подходит для промышленного и бытового электромонтажа, особенно там, где требуется частая перепроверка или замена соединений.

Назначение и область применения

Универсальная клемма СМК 222-414 используется для создания прочных, долговечных и легко доступных электрических соединений между проводами. Применяется в распределительных коробках, пультах управления, станках, осветительных системах, автоматике и других устройствах, где важна надёжность и возможность повторного обслуживания. Особенно удобна там, где нужны частые проверки или замены - благодаря рычажному механизму не требует инструментов для отключения.

Технические характеристики

• Количество контактов: 4
• Номинальное сечение провода: 0,08–2,5 мм2 (для многожильных), 0,08–4 мм2 (для одножильных)
• Номинальный ток: 32 А (для одножильных), 24 А (для многожильных)
• Номинальное напряжение: 450 В
• Материал корпуса: полиамид 66 (высокая механическая и термическая устойчивость)
• Материал контактов: лужённая медь (устойчивость к окислению, хорошая проводимость)
• Механизм зажима: плоско-пружинный с рычагом (не требует отвертки)
• Цвет: светло-серый
• Рабочий температурный диапазон: от –40 C до +85 C
• Защита от случайного разъединения: да, за счёт фиксированного рычага
• Возможность диагностики: есть технологическое отверстие для проверки мультиметром

Совместимость и монтаж

Универсальная клемма СМК 222-414 совместима с любыми типами зачищенных проводников: одножильными и многожильными медными. Для правильного монтажа:

• Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе клеммы.
• Не допускайте резких изгибов или повреждений жил на зачищенном участке.
• Поднимите оранжевый рычаг, введите провод в соответствующее гнездо, затем опустите рычаг до щелчка - контакт будет надёжно закреплён.
• При использовании многожильных проводов рекомендуется использовать наконечники - хотя они не обязательны, это снижает риск выскальзывания и улучшает контакт.
• При установке в плотную группу - соблюдайте минимальный шаг между клеммами, чтобы не перегревались соседние элементы.

Безопасность и стандарты

Клемма выполнена из самозатухающего материала (полиамид 66) и обеспечивает базовую электроизоляцию. Соответствует требованиям безопасности для устройств до 450 В переменного тока. Нет специальной сертификации по ГОСТ или IEC, указанных в документации - однако конструкция соответствует распространённым промышленным практикам для аналогичных изделий класса SMC.

Преимущества

• Рычажный механизм позволяет быстро и без инструментов подключать и отключать провода - экономит время при обслуживании.
• Имеется контрольное отверстие - можно проверить наличие напряжения без вскрытия соединения.
• Высокая механическая прочность корпуса - выдерживает вибрации и нагрузки в промышленной среде.
• Лужёные медные контакты - уменьшают окисление, продлевают срок службы даже во влажной среде.
• Широкий диапазон рабочих температур - подходит для холодных складов и нагретых помещений.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический контакт и разрушение металла.
• Максимальное сечение для многожильных проводов - 2,5 мм2; более толстые провода (например, 4 мм2) подходят только как одножильные.
• Не рассчитана на постоянную вибрацию высокой интенсивности - в таких условиях лучше применять болтовые соединения.
• Не следует использовать в помещениях с повышенной запылённостью без защиты - пыль может попасть внутрь через отверстие для тестирования.

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерах.
• Разводка цепей освещения в распределительных щитах.
• Соединение проводов в пультах управления станков и насосов.
• Обслуживание систем аварийной сигнализации, где часто требуется проверка целостности цепи.
• Монтаж временных электросетей на объектах с частой переоборудованием.

Практические советы

• При работе с многожильными проводами слегка скрутите жилы перед введением в клемму - так они не будут выпадать при зажиме.
• Проверяйте надёжность соединения легким потягиванием провода после фиксации - если он двигается, повторите операцию.
• Не используйте силовые инструменты для нажатия рычага - достаточно пальцев. Перегрузка может повредить механизм.
• При комплектации нескольких клемм в одном месте - ориентируйте все рычаги в одну сторону для удобства обслуживания.
• Универсальная клемма СМК 222-414 от REXANT поставляется в упаковке по 50 штук - идеально для крупных проектов и запаса на складе.
