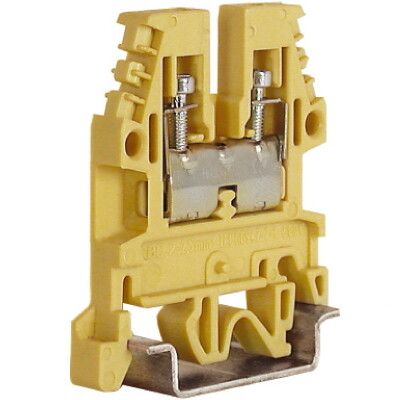

Клемма винтовая 2.5мм.кв бежевая термостойкая - ZCB110 ДКС

Клемма винтовая проходная 2.5 мм2 бежевая термостойкая от DKC (ДКС), артикул zcb110, предназначена для надёжного соединения проводов в распределительных щитах и промышленном оборудовании. Продукт из серии Quadro сочетает компактность, термическую устойчивость и совместимость с DIN-рейкой, что делает его удобным решением для монтажа в условиях повышенной нагрузки.

Назначение и область применения

Эта клемма используется для создания проходных соединений между двумя точками электрической цепи - то есть провода входят с одной стороны и выходят с другой, не разрывая контур. Подходит для подключения сигнальных и силовых цепей до 24 А и 800 В. Часто применяется в автоматике, системах управления, станках, конвейерах, пультах контроля и других устройствах, где требуется надёжный и долговечный контакт.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать проводник без повреждения жилы
• Диапазон сечений проводов: 0,5–4 мм2 - поддерживает медные одножильные и многожильные провода
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия
• Материал корпуса: полиамид класса V0 - самозатухающий, не поддерживает горение
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: ширина 5,5 мм, высота 47 мм - компактный формат для плотной укладки
• Количество зажимов: один на уровне, одноуровневая конструкция
• Цвет: бежевый - соответствует цветовой стандартизации серии Quadro
• Направление кодирования: горизонтальное и вертикальное - легко определяется положение в ряду
• Необходимость замыкающей пластины: да - для последовательного соединения нескольких клемм требуется установка перемычки

Совместимость и монтаж

Клемма zcb110 совместима со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - достаточно приложить усилие до характерного щелчка. Для соединения нескольких клемм в цепь необходимо использовать специальную замыкающую пластину (аксессуар продается отдельно). Каждая клемма имеет два входа: сверху - для подводящего и отводящего провода. Направление кодирования позволяет легко ориентироваться даже в плотных сборках. Винты затягиваются обычной отверткой с плоским лезвием.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал не распространяет пламя, соответствует IEC 60695-11-10
• Изолирующие свойства корпуса обеспечивают защиту от случайного прикосновения к токоведущим частям
• Работает в средах с высокой влажностью и перепадами температур благодаря термостойкому полиамиду

Преимущества

• Устойчивость к нагреву - не деформируется при длительной работе под нагрузкой
• Стандартный размер и цвет - легко интегрируется в уже существующие системы на базе серии Quadro
• Простота обслуживания - доступ к винту без демонтажа соседних элементов
• Подтверждённая надёжность - продукт сертифицирован для промышленного использования

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен риск окисления и потери контакта
• Запрещено использование вне диапазона 0,5–4 мм2 - меньшие сечения плохо фиксируются, большие - не помещаются
• Требует обязательной установки замыкающей пластины при использовании в цепях - без неё соединение будет разорвано
• Не имеет встроенной индикации - нельзя визуально определить наличие тока без внешнего оборудования

Примеры использования

• Распределительный щит станка: соединение сигналов с датчиков и исполнительных механизмов
• Автоматизация конвейера: передача мощности от контроллера к реле и моторам
• Системы освещения: разветвление цепей в светильниках с управлением по модулю
• Аппаратура HVAC: подключение терморегуляторов и насосов

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину, равную глубине зажима - обычно 8–10 мм
• Для многожильных проводов используйте наконечники - так снижается риск облома жил
• Проверьте правильность направления кодирования при сборке: бежевые клеммы должны быть обращены одинаково для быстрой диагностики
• Обязательно закрепите замыкающую пластину после установки всех клемм в цепи - иначе ток не пройдёт дальше
• При монтаже в плотных группах учитывайте посадочный размер: одна клемма занимает 5,5 мм по ширине рейки - рассчитывайте количество элементов заранее
