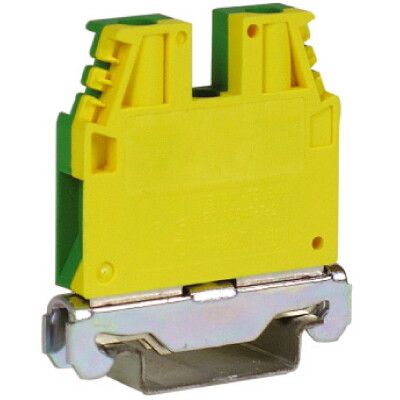

Клемма винтовая 6мм.кв. ЗЕМЛЯ желто-зеленая TEC.6/O - ZTO120 ДКС

Клемма винтовая 6 мм2 желто-зеленая для заземления TEC.6/O от DKC предназначена для надежного соединения проводов заземления в распределительных щитах. Эта модель из серии Quadro соответствует требованиям безопасности и удобна для монтажа на DIN-рейку.

Назначение и область применения

TEC.6/O используется исключительно для подключения защитного заземляющего провода (PE). Желто-зеленый цвет соответствует международному стандарту IEC 60445, что позволяет сразу определить назначение клеммы. Применяется в электрощитах жилых, промышленных и коммерческих объектов - например, для заземления шкафов, станков, систем освещения и автоматики.

Технические характеристики

• Тип подключения: винтовой - фиксация провода затяжкой винта
• Диапазон сечений: 0,2–10 мм2 - подходит для медных и многожильных проводов до 10 мм2
• Рабочее напряжение: 220 В - рассчитана на низковольтные цепи постоянного и переменного тока
• Рабочая температура: от –40 C до +80 C - устойчива к перепадам температур в неотапливаемых помещениях
• Материал корпуса: термопласт класса V0 - самозагасающий, не распространяет горение
• Габариты: ширина 8 мм, высота 52 мм - компактная форма для плотной укладки на рейке
• Количество контактов: 2 - один вход, один выход; позволяет последовательно соединять несколько заземляющих проводов
• Способ монтажа: DIN-рейка / G-рейка - совместима со всеми типами стандартных направляющих
• Цвет: желто-зеленый - обязательный цвет для PE-проводов
• Требуется торцевая пластина: да - для завершения сборки необходимо установить пластину на конце ряда

Совместимость и монтаж

Kлемма TEC.6/O монтируется на DIN-рейку стандартной ширины 35 мм. Установка происходит защелкиванием - достаточно вставить клемму в рейку и слегка надавить до характерного щелчка. Для правильного подключения:

• Зачистите изоляцию с провода на 8–10 мм
• Вставьте провод в верхнее отверстие - контакт расположен сверху
• Затяните винт усилием 0,4 Нм (не более!) - переусилие повредит контактную площадку
• Убедитесь, что все жилы многожильного провода находятся внутри гнезда
• Обязательно используйте торцевую пластину - она предотвращает выпадение клемм из ряда и обеспечивает механическую целостность сборки

Безопасность и стандарты

• Класс воспламеняемости V0 - материал не поддерживает горение, безопасен при перегрузках
• Соответствует ГОСТ Р МЭК 60947-7-1 и EN 60998-1 - сертифицирована для использования в силовых цепях
• Цветовая маркировка соответствует IEC 60445 - желто-зеленый цвет обязателен для заземляющих проводников

Преимущества

• Стандартный цвет - исключает путаницу с фазными и нулевыми проводами
• Поддержка широкого диапазона сечений - можно использовать как для тонких контрольных проводов, так и для основного заземления
• Интеграция в серию Quadro - совместима с другими клеммами этой линейки, легко формируются группы
• Термопластовый корпус - устойчив к химическим воздействиям и влаге в условиях щита
• Фиксация на DIN-рейке - быстрый монтаж без дополнительных креплений

Ограничения применения

• Не предназначен для подключения проводов больше 10 мм2 - риск перегрева и потери контакта
• Не применяется в цепях выше 220 В - превышение напряжения недопустимо
• Требует установки торцевой пластины - без нее возможен сдвиг клемм в ряду
• Не рекомендуется для частого демонтажа - многократные затяжки винта снижают надежность контакта
• Не подходит для алюминиевых проводов - материал контактов рассчитан на медь

Примеры использования

• Заземление металлических корпусов ЧПУ-станков в цехе
• Сборка заземляющей шины в этажном щите жилого дома
• Подключение защитного провода к распределительному щиту системы пожарной сигнализации
• Создание единой точки заземления для нескольких устройств в одном модуле

Практические советы

• Выбирая TEC.6/O, проверяйте посадочный диаметр - он подходит для проводов до 10 мм2, но не для крупных кабелей типа 16 мм2
• При использовании многожильных проводов лучше применять наконечники - они предотвращают выскальзывание жил
• Перед монтажом убедитесь, что на рейке есть место для торцевой пластины - она занимает дополнительные 8 мм
• Для больших групп заземлителей используйте TEC.6/O в сочетании с другими клеммами серии Quadro - система будет выглядеть аккуратно и работать надежно
• Не смешивайте клеммы TEC.6/O с аналогами других брендов - различаются глубина гнезд и форма винтов, что влияет на качество контакта
