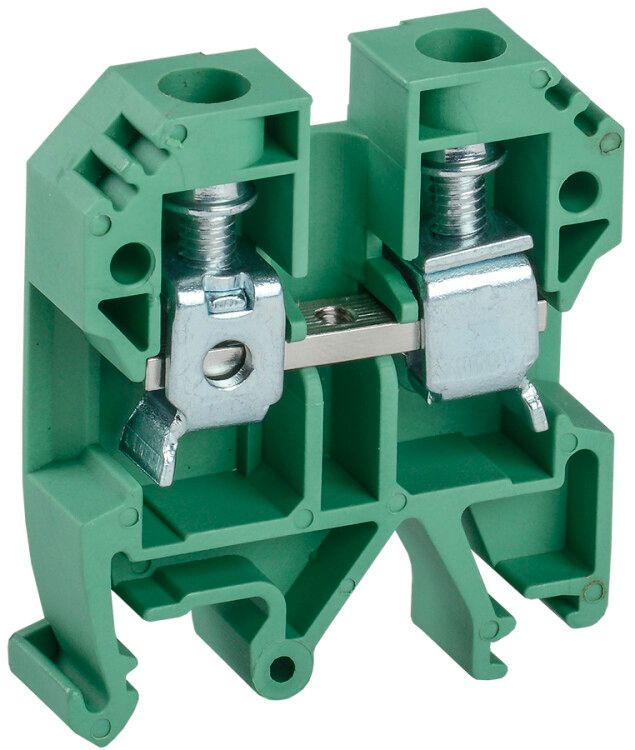

Клемма винтовая КВИ-10мм2 зеленая | YZN30-010-K06 IEK

Клемма винтовая КВИ-10 кв.мм зеленая от IEK — надежное винтовое соединение для фиксации проводов сечением 4–16 мм² в электрощитах на DIN-рейке. Артикул yzn30-010-k06 подходит для сборки силовых цепей, где важны долговечность и четкая цветовая идентификация.

Назначение и область применения

Клемма винтовая КВИ-10 кв.мм зеленая используется для создания прочных и долговечных электрических соединений между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводов (PE). Цвет зеленый соответствует стандартной маркировке заземляющих проводников. Применяется в промышленном оборудовании, автоматических линиях, системах освещения и других установках, требующих компактного и упорядоченного монтажа.

Технические характеристики

• Диапазон сечений провода: 4–16 мм² — позволяет подключать медные и алюминиевые жилы средней и большой мощности
• Номинальный ток: 70 А — рассчитана на нагрузки до 70 ампер при нормальных условиях
• Номинальное напряжение: 800 В — обеспечивает безопасную работу в сетях до 690 В переменного тока и выше
• Тип соединения: винтовое — надежная фиксация за счет затяжки винта, исключающая самопроизвольное ослабление
• Способ монтажа: крепление на DIN-рейку 35 мм — совместима со стандартными шкафами и панелями
• Материал корпуса: полиамид PA — высокая механическая прочность, устойчивость к перегреву и химическим воздействиям
• Класс воспламеняемости V0 — материал не поддерживает горение, самоугасает после удаления источника пламени
• Рабочая температура: от –60 °C до +110 °C — работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Ширина: 10 мм — компактный форм-фактор, экономит место на рейке
• Срок службы: 15 лет — длительная эксплуатация без потери характеристик
• Позиция соединения: сбоку — удобный доступ для подключения проводов, особенно в плотных сборках
• Требуется торцевая пластина: да — для завершения сборки группы клемм необходимо использовать торцевую перемычку (не входит в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-10 кв.мм зеленая легко монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защелкнуть ее на направляющие рейки — никаких инструментов не требуется. После монтажа провод вставляется в гнездо и фиксируется винтом отверткой. Обязательно используйте торцевую пластину при групповой установке нескольких клемм — она предотвращает случайное касание соседних контактов и обеспечивает целостность цепи. Совместима с другими клеммами серии КВИ, что позволяет собирать модульные блоки одинакового типа.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности для электроустановок. Материал корпуса имеет класс воспламеняемости V0, что соответствует нормам IEC 60695. Номинальное напряжение 800 В гарантирует безопасную работу даже в аварийных режимах. Цвет зеленый соответствует ГОСТ Р 50462 для обозначения защитного заземления (PE). Производитель IEK применяет контроль качества на всех этапах производства.

Преимущества

• Высокая механическая прочность корпуса из полиамида — выдерживает вибрацию и удары
• Удобный боковой вход для провода — снижает риск повреждения изоляции при монтаже
• Четкая цветовая маркировка — ускоряет идентификацию цепей и снижает вероятность ошибок
• Стандартный шаг монтажа — совместим с большинством шкафов и комплектующих IEK
• Долгий срок службы — не требует замены в течение всего срока эксплуатации оборудования

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — рекомендуется применять кабельные наконечники для проводов более 10 мм²
• Требует обязательного использования торцевой пластины при групповом монтаже — без нее возможен пробой между контактами
• Не подходит для частых подключений/отключений — винтовое соединение лучше использовать для стационарных цепей
• Не следует применять в условиях постоянного воздействия открытого огня или агрессивных химикатов — хотя материал V0, он не является огнеупорным

Примеры использования

• Подключение заземляющего провода PE к шине заземления в распределительном щите
• Фиксация нулевой жилы в автоматическом выключателе
• Объединение выходов терморегуляторов в одном месте перед подачей на теплый пол
• Сборка распределительной группы на DIN-рейке в промышленном контроллере
• Монтаж в щитах на объектах с низкими температурами — ледовые станции, холодильные камеры

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошел в гнездо — недостаточно глубокая вставка вызывает перегрев
• Для проводов сечением 16 мм² используйте наконечники — так повысится надежность контакта и продлится срок службы
• При групповом монтаже всегда устанавливайте торцевую пластину — даже если кажется, что контакты не соприкасаются
• Выбирайте зеленую клемму только для заземления — другие цвета (синий, черный, красный) используются для фаз и нулей
• Проверяйте момент затяжки винта — переусердствовать нельзя, можно повредить внутреннюю планку; оптимально — легкий щелчок
• Артикул yzn30-010-k06 — это часть серии KVI от IEK, поэтому все элементы этой серии взаимозаменяемы и совместимы
