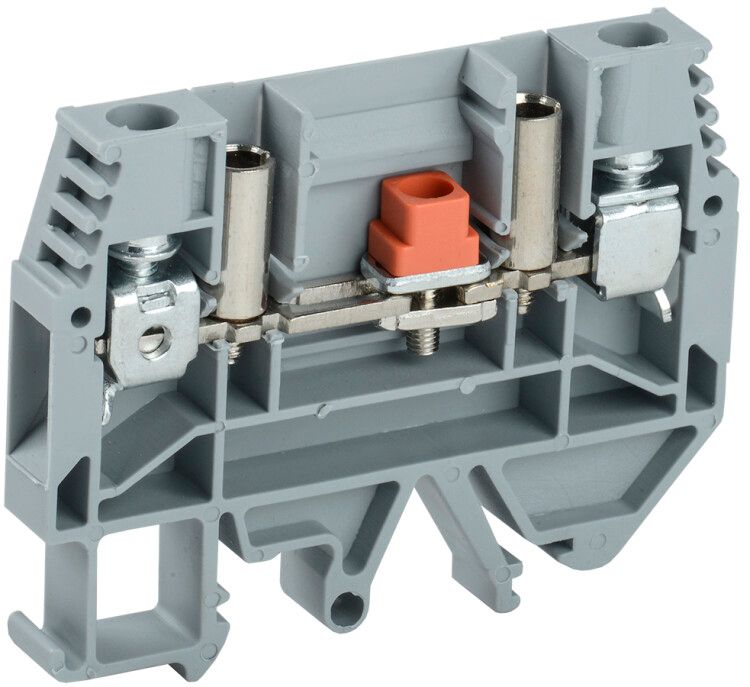

Клемма винтовая КВИ-6-И измерительная 6мм2 серая | YZN30-006S-K03 IEK

Клемма винтовая КВИ-6-И измерительная 6мм2 серая от IEK - это надёжное винтовое соединение для монтажа в электрощитах на DIN-рейку, предназначенное для безопасного подключения проводов сечением до 10 мм2 и подключения измерительных приборов без разрыва основной цепи.

Назначение и область применения

Клемма винтовая КВИ-6-И измерительная 6мм2 серая используется для создания постоянных электрических соединений в распределительных щитах. Подходит для фазных, нулевых и защитных проводников. Особенность этой модели - возможность визуального разрыва цепи и подключения измерительной аппаратуры (например, мультиметра или токоизмерительных клещей) без демонтажа провода. Применяется в автоматике, управляемых системах, промышленном оборудовании и энергообъектах, где требуется контроль тока без отключения питания.

Технические характеристики

• Тип соединения: винтовой - надёжное и проверенное временем крепление
• Сечение провода: 0,5–10 мм2 - поддерживает медные и многожильные провода
• Номинальный ток: 7 А - рассчитана на нагрузки средней мощности
• Номинальное напряжение: 600 В - соответствует требованиям сетей переменного тока до 600 В
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные помещения и нагреваемые зоны
• Материал корпуса: полиамид PA - высокая механическая прочность и устойчивость к химическим воздействиям
• Класс горючести: V0 - самозатухающий материал, снижающий риск распространения пламени
• Ширина: 8 мм - компактный размер, позволяет плотно устанавливать несколько клемм на одной рейке
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: серый - стандартизированная цветовая маркировка для удобства идентификации
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима с большинством стандартных щитов
• Позиция подключения: сбоку - обеспечивает удобную маршрутизацию проводов
• Требуется торцевая пластина: да - обязательна для замыкания цепи между соседними клеммами

Совместимость и монтаж

Клемма винтовая КВИ-6-И измерительная 6мм2 серая легко устанавливается на DIN-рейку 35 мм. Для работы необходимо использовать торцевую пластину - она замыкает токоведущую шину между несколькими клеммами, обеспечивая последовательное соединение. Без пластины контакт будет нарушен. Монтаж выполняется вручную: защёлкивание на рейку, затем затяжка винта до упора. Не требует инструментов кроме отвертки. Подключение проводов - сбоку, что позволяет сохранить компактность сборки.

Безопасность и стандарты

Клемма винтовая КВИ-6-И измерительная 6мм2 серая изготовлена из материала класса горючести V0, что соответствует нормам безопасности для электрооборудования. Номинальное напряжение 600 В и рабочая температура до +110 C обеспечивают соответствие требованиям ГОСТ и IEC. Сертифицирована для использования в промышленных установках. Торцевая пластина должна применяться обязательно - её отсутствие нарушает целостность цепи и создаёт риск перегрева.

Преимущества

• Возможность подключения измерительных приборов без отключения питания - экономит время при диагностике
• Удобный боковой вход провода - минимизирует переплетение жил в щите
• Высокая термостойкость и ударопрочность корпуса - выдерживает вибрацию и перепады температур
• Стандартная ширина 8 мм - оптимальная плотность укладки на рейке
• Серый цвет - отличается от цветных клемм (синий - N, зелено-жёлтый - PE), снижает вероятность ошибки при монтаже

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Запрещено использование без торцевой пластины - нарушает электрическую связь между клеммами
• Номинальный ток 7 А - не подходит для силовых цепей выше этого значения (например, двигателей >1,5 кВт)
• Не рекомендуется для частого отсоединения - винтовое соединение лучше всего для постоянных подключений

Примеры использования

• Подключение токоизмерительных клещей к фазному проводу в щите управления насосом
• Монтаж точки доступа для мультиметра при настройке PLC-системы
• Разветвление нулевого проводника в распределительном щите с одновременным выводом сигнала для контроллера
• Формирование группы заземляющих проводников с возможностью проверки сопротивления без разборки

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки - оголённый провод должен полностью войти в гнездо
• Используйте только оригинальные торцевые пластины IEK - несовместимые детали могут деформироваться и вызвать перегрев
• При использовании многожильных проводов применяйте наконечники - они предотвращают запутывание жил и увеличивают срок службы контакта
• Для точного подбора количества клемм учтите ширину 8 мм и необходимость свободного места для торцевых пластин
• Клемма винтовая КВИ-6-И измерительная 6мм2 серая - часть серии KVI от IEK; при ремонте или модернизации используйте те же артикулы для совместимости
