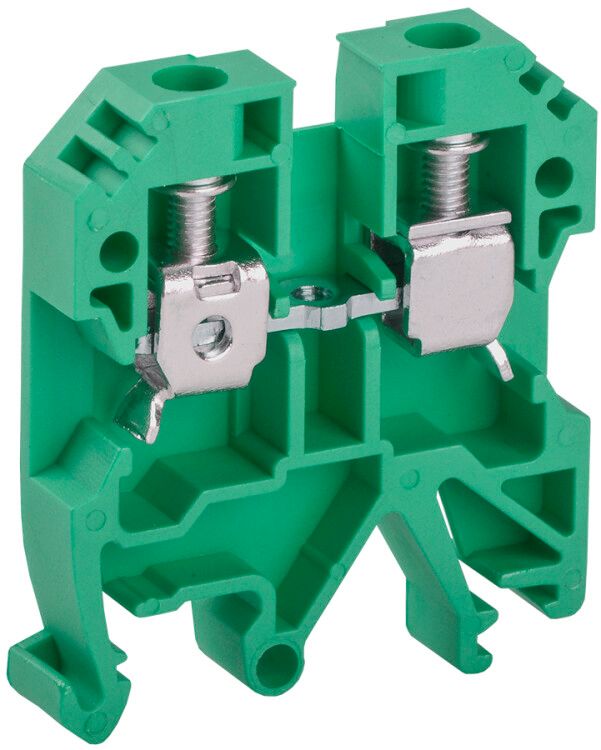

Клемма винтовая КВИ-6мм2 зеленая | YZN30-006-K06 IEK

Клемма винтовая КВИ-6мм2 зеленая от IEK - надежное винтовое соединение для фиксации проводов сечением 2,5–10 мм2 в электрощитах на DIN-рейке. Подходит для коммутации фаз, нулей и защитных проводников, особенно там, где важна цветовая идентификация цепей.

Назначение и область применения

Клемма винтовая КВИ-6мм2 зеленая используется для создания долговременного, прочного и доступного для проверки соединения между проводниками в распределительных щитах. Цвет зеленый соответствует стандартной маркировке PE (защитное заземление), что делает её идеальной для подключения заземляющих проводов. Применяется в промышленном оборудовании, автоматических системах управления, силовых щитах и других установках, требующих четкой организации проводки.

Технические характеристики

• Диапазон сечений провода: 2,5–10 мм2 - подходит для медных и алюминиевых жил средней мощности
• Номинальный ток: 50 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях до 690 В переменного тока
• Количество полюсов: 1 - одноканальная клемма для одного провода
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к перегреву и химическим воздействиям
• Класс воспламеняемости V0 - самозатухающий материал, не распространяет пламя
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Ширина: 8,2 мм - компактная, позволяет плотно устанавливать несколько клемм рядом
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Позиция соединения: сбоку - удобно для прокладки проводов параллельно рейке
• Цвет: зеленый - стандартизированная маркировка для заземляющего провода (PE)

Совместимость и монтаж

Клемма винтовая КВИ-6мм2 зеленая легко фиксируется на стандартной DIN-рейке 35 мм. Для правильной установки требуется торцевая пластина - она предотвращает случайное выпадение клемм из ряда и обеспечивает целостность сборки. Монтаж выполняется вручную: защелкивается на рейке, затем провод вставляется в гнездо и затягивается винтом отверткой. Не требует специального инструмента. Соединение сбоку позволяет минимизировать пересечение проводов и упрощает маршрутизацию.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок: класс воспламеняемости V0 гарантирует пожаробезопасность, рабочее напряжение 800 В превышает нормы для большинства промышленных сетей. Цветовое исполнение соответствует ГОСТ Р 50462 - зеленый цвет исключительно для защитного заземления. Изделие прошло тестирование на термическую и механическую стойкость, рекомендовано для использования в соответствии с ПУЭ.

Преимущества

• Высокая надежность винтового контакта - не ослабевает со временем при вибрациях
• Цветовая маркировка снижает риск ошибок при монтаже и обслуживании
• Компактные размеры позволяют экономить место в шкафу
• Стандартный интервал сечений покрывает большинство применений - от освещения до двигателей
• Устойчивость к широкому диапазону температур - подходит для любых условий эксплуатации

Ограничения применения

Не применяется для многожильных проводов без наконечника - необходимо использовать обжимные наконечники для алюминиевых или мягких медных жил. Не предназначен для частого подключения/отключения - только для постоянных соединений. Недопустимо использование без торцевой пластины - это нарушает целостность группы и повышает риск выпадения клемм. Не следует применять в средах с постоянным воздействием открытого пламени или агрессивных химикатов, даже при наличии защиты IP20.

Примеры использования

• Подключение заземляющего провода к шине PE в распределительном щите
• Фиксация защитного проводника от оборудования к контуру заземления
• Объединение нескольких заземляющих проводов от станков, конвейеров, светильников
• Сборка групповой заземляющей шины в промышленных пультах управления

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошел в контактную часть - видно по уровню входа в гнездо
• Для алюминиевых проводов используйте обжимные наконечники - они предотвращают деформацию жилы
• При установке нескольких клемм в ряд обязательно закрывайте торец пластиной - это обязательное требование для сохранения механической устойчивости
• Проверяйте момент затяжки винта: слишком слабо - плохой контакт; слишком сильно - риск повреждения внутреннего механизма
• Клемма КВИ-6мм2 зеленая от IEK совместима с другими изделиями серии КВИ - можно смешивать цвета для разных функций, сохраняя единый стандарт
