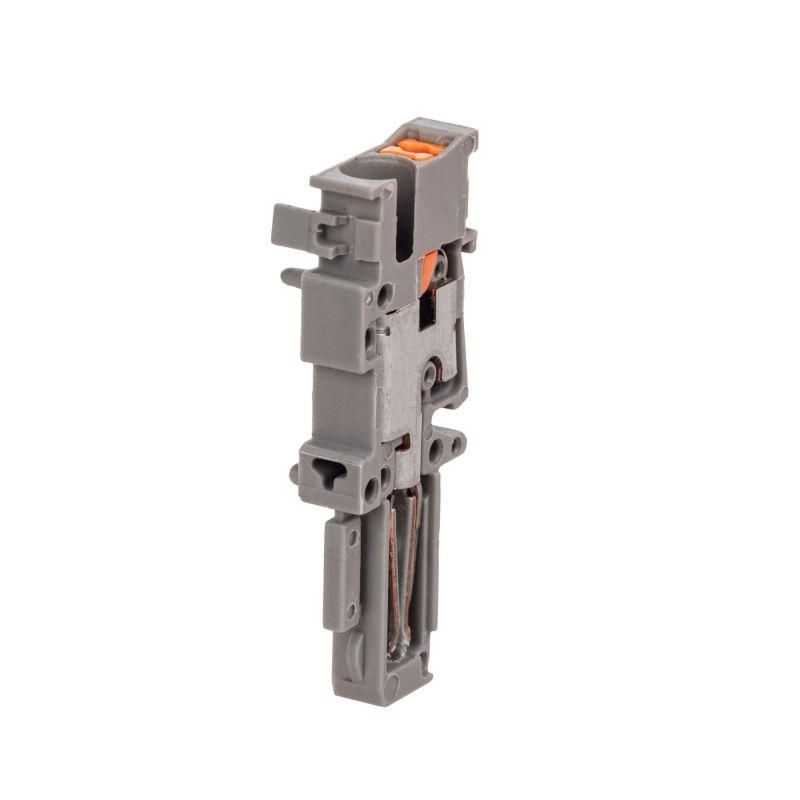

Клемма вставная наборная "центральная", зажим p ush-in, 1 точка подключения, 2.5 кв.мм, серая - VPR-P-2.5-M ДКС

Клемма/штекер наборный "центральный" от DKC (арт. vpr-p-2.5-m) - это однополюсный соединительный элемент с пружинным зажимом push-in, предназначенный для быстрого подключения одножильных и многожильных проводов сечением до 2,5 мм2. Применяется в сборках клеммных блоков, особенно там, где важна скорость монтажа и надёжность соединения.

Назначение и область применения

Этот штекер используется исключительно как вставная часть для клемм типа VPR-2.5-1P. Он не является самостоятельным устройством - устанавливается внутрь клеммы, обеспечивая контакт через пружинный зажим. Подходит для распределительных щитов, автоматических систем управления, оборудования с частой заменой проводов. Часто применяется в промышленной автоматизации, на конвейерах, в пультах управления и других местах, где требуется модульная и легко обслуживаемая система соединений.

Технические характеристики

• Тип подключения: Push-in (зажим без инструментов - провод вставляется вручную)
• Количество контактов: 1
• Рабочий диапазон сечений провода: 0,14 – 2,5 мм2
• Максимально допустимое сечение: 4 мм2 (для жестких одножильных проводов - только при условии совместимости с основной клеммой)
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Номинальное импульсное напряжение: 6 кВ
• Степень загрязнения: 3 (подходит для помещений с умеренным уровнем пыли и влаги)
• Шаг подключения: 5,2 мм
• Материал корпуса: PA 6.6 (полиамид высокой прочности)
• Цвет: серый
• Горючесть: материал соответствует классу V0 по UL94 - самозатухающий, без галогенов

Совместимость и монтаж

Штекер vpr-p-2.5-m предназначен **только** для установки в клеммы серии VPR-2.5-1P от DKC. Он не совместим с другими типами клемм, даже если они имеют аналогичный шаг. Монтаж выполняется путём вдавливания штекера в клеммный блок до характерного щелчка. Для подключения провода достаточно вставить его в отверстие до упора - зажим фиксируется автоматически. Вынимание провода требует нажатия на рычаг освобождения. Штекеры можно собирать в ряд - они взаимозаменяемы и позволяют формировать компактные блоки из нескольких точек подключения.

Безопасность и стандарты

Материал корпуса соответствует требованиям UL94 V0 - при возгорании сам затухает и не распространяет пламя. Номинальное импульсное напряжение 6 кВ обеспечивает безопасность при перегрузках и скачках напряжения. Степень загрязнения 3 позволяет использовать изделие в условиях промышленных цехов, где возможны пылевые отложения и небольшая влажность. Галогены отсутствуют - это важно для экологической безопасности и снижения коррозии при нагреве.

Преимущества

• Быстрая установка - не нужен инструмент для зажима провода
• Устойчивость к вибрациям благодаря пружинному механизму
• Высокая плотность сборки - шаг 5,2 мм позволяет размещать много точек на малой площади
• Легко демонтировать и переиспользовать - провод вытягивается после нажатия кнопки освобождения
• Поддержка сборки в ряд - удобно для создания модульных решений

Ограничения применения

Не следует применять этот штекер вне клемм VPR-2.5-1P - он не имеет механической фиксации и не работает автономно. Также запрещено использовать провода сечением более 2,5 мм2 в режиме постоянной нагрузки - хотя максимальное сечение указано как 4 мм2, это лишь предельное значение для временного или тестового подключения. Не рекомендуется для внешней установки без защиты от атмосферных воздействий - степень IP не указана, значит, изделие не защищено от воды и пыли. Не подходит для алюминиевых проводов - только для медных.

Примеры использования

• Сборка клеммных блоков в панелях управления станков
• Подключение датчиков и исполнительных механизмов в конвейерных системах
• Распределение питания внутри распределительных щитов с ограниченным пространством
• Замена старых винтовых клемм на более надёжные и быстрые решения в существующих системах

Практические советы

• Перед вставкой провода убедитесь, что его конец зачищен ровно, без заусенцев - это гарантирует надёжный контакт
• При использовании многожильных проводов используйте наконечники - это предотвращает деформацию жил
• Проверьте соответствие штекера именно модели VPR-2.5-1P - другие клеммы с таким же шагом могут иметь другую глубину посадки
• При сборке в ряд следите, чтобы все штекеры были полностью вставлены - слабо закреплённый элемент может выпасть при вибрации
• Не забудьте про маркировку - каждый штекер можно пометить этикеткой, так как он расположен в открытой части клеммы
