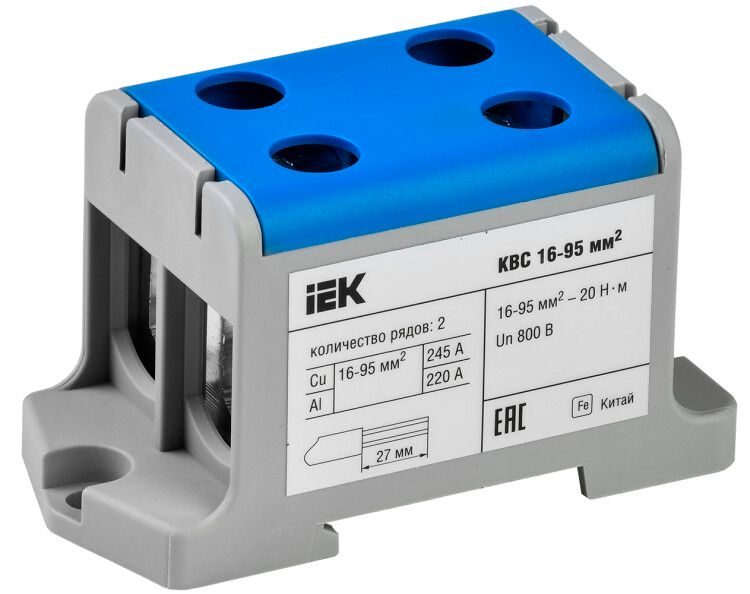

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная синяя | YZN13-095-K07 IEK

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная синяя от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn13-095-k07 обеспечивает устойчивый контакт при токах до 220 А и работает в широком диапазоне температур.

Назначение и область применения

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная синяя используется для ввода и распределения силовых проводов в электротехнических шкафах. Подходит для соединения медных и алюминиевых жил сечением от 16 до 95 мм2. Часто применяется в промышленных системах: на станках, конвейерах, в пультах управления, вводных щитах и распределительных пунктах.

Технические характеристики

• Диапазон сечений: 16–95 мм2 - подходит для толстых проводов, используемых в высокомощных цепях
• Номинальный ток: 220 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - безопасно применять в сетях до 690 В переменного тока
• Количество полюсов: 2 - позволяет подключить два провода (например, фаза и ноль, или две фазы)
• Способ монтажа: DIN-рейка + винты - можно закрепить на стандартной рейке или напрямую на поверхности
• Тип присоединения: винтовое - надёжное и проверенное временем соединение
• Материал корпуса: полиамид PA - прочный, устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 - самозагасающий материал, не распространяет пламя
• Рабочая температура: от –40C до +85C - подходит для холодных и жарких помещений
• Срок службы: 15 лет - рассчитана на долговременную эксплуатацию без замены
• Ширина: 42 мм - компактный размер для плотной укладки в шкафу
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Позиция соединения: сбоку - провода заходят горизонтально, что упрощает маршрутизацию
• Количество контактов: 1 - каждый полюс имеет один вход и один выход

Совместимость и монтаж

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная синяя совместима со всеми типами DIN-реек по стандарту EN 60715. Монтаж выполняется двумя способами:

• На DIN-рейку - просто защёлкивается, затем фиксируется винтом
• Напрямую на панель - через отверстия в основании (не требует рейки)

Зажимы затягиваются отвёрткой. Для лучшего контакта рекомендуется использовать наконечники (недопустимо зажимать голые многожильные провода без опрессовки). Убедитесь, что момент затяжки соответствует требованиям производителя - переусиливать нельзя, чтобы не повредить внутренние элементы.

Безопасность и стандарты

Клемма вводная силовая КВС 16-95 кв.мм. 2-рядная синяя соответствует требованиям безопасности IEC 60947-7-1. Материал корпуса класса V0 предотвращает возгорание даже при кратковременных перегрузках. Защита от случайного прикосновения обеспечивается конструкцией зажимов - токоведущие части недоступны при установленном корпусе.

Преимущества

• Высокая плотность: двухрядная конструкция экономит место в шкафу
• Удобство обслуживания: доступ к винтам без демонтажа других устройств
• Стабильность контакта: винтовое соединение не ослабевает при вибрациях
• Устойчивость к среде: полиамид не боится масла, бензина, влаги и перепадов температур
• Цветовая маркировка: синий цвет легко отличить от других клемм (например, красных или серых)

Ограничения применения

• Не предназначен для частых подключений/отключений - не является коммутирующим устройством
• Не допускается использование с проводами меньше 16 мм2 - риск плохого контакта и перегрева
• Не следует применять вне закрытых шкафов - отсутствует степень защиты IP
• Алюминиевые провода требуют специальной подготовки (обязательно использование переходных наконечников и антиоксидантной смазки)
• Не подходит для переменного тока выше 800 В - максимальное рабочее напряжение не превышает указанное значение

Примеры использования

• Вводной модуль в промышленном щите питания насосной станции
• Распределение фаз между несколькими частями конвейерной линии
• Объединение нескольких кабелей 70 мм2 перед подачей на частотный преобразователь
• Формирование нулевой шины в распределительном щите с использованием пары таких клемм

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком тонкий провод не будет надёжно зажат, слишком толстый - не войдёт
• Для многожильных проводов обязательно используйте наконечники типа НШВИ или НШКИ
• При работе с алюминием наносите антиоксидантную пасту - это предотвратит окисление и потерю контакта
• Проверяйте затяжку винтов после первых 10–20 часов работы - возможна усадка металла
• При групповой установке оставляйте минимум 10 мм свободного пространства между соседними клеммами для теплоотвода
• Артикул yzn13-095-k07 - единственный в линейке IEK с таким сочетанием сечения, цвета и двухрядного исполнения; не путайте с аналогичными, но однорядными моделями
