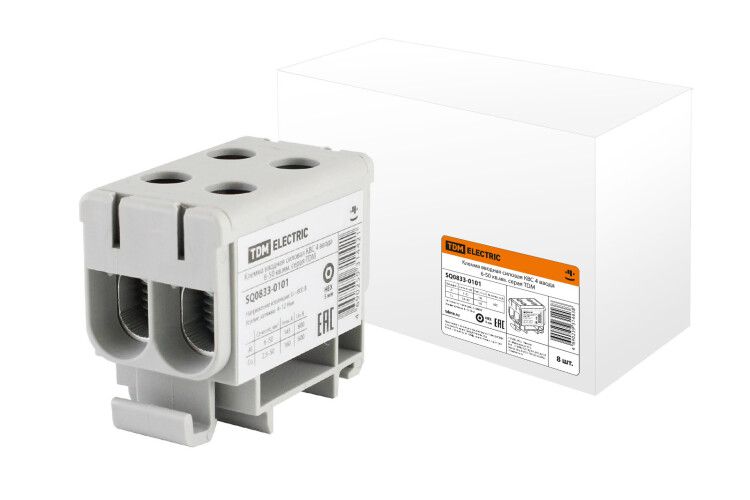

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм. серая | SQ0833-0101 TDM

Клемма вводная силовая КВС 4 ввода 6–50 кв.мм серая от TDM ELECTRIC предназначена для надёжного подключения и распределения силовых цепей в электрощитах. Поддерживает широкий диапазон сечений проводов, совместима с DIN-рейкой и обеспечивает безопасное соединение даже при использовании гибких или алюминиевых кабелей.

Назначение и область применения

Клемма вводная силовая КВС 4 ввода 6–50 кв.мм серая используется как вводной или распределительный узел в электрощитах. Применяется в промышленных системах, объектах ЖКХ, автоматических линиях и других местах, где требуется надёжное соединение нескольких проводов с большим сечением. Особенно эффективна при подключении алюминиевых и медных кабелей - служит переходным элементом между разными материалами.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 602 В
• Поддерживаемые сечения проводов: 6–50 мм2 (для жёстких, гибких, тонкопроволочных с наконечником и без него)
• Количество зажимов на уровне: 4
• Количество полюсов: 2
• Тип соединения: пружинный зажим (оба контакта)
• Способ монтажа: DIN-рейка 35 мм (с Ω-профилем)
• Размер модуля: 5,2 мм
• Ширина ячейки: 30 мм
• Высота при минимальной установке: 43 мм
• Рабочая температура: от –30 до +40 C
• Материал корпуса: термопласт (полиамид PA 6.6)
• Класс горючести: V0 по UL94
• Цвет: серый
• Изоляция: да, с защитой от прикосновения
• Функция PEN: поддерживается
• Индикация дефекта: работает от AC/DC, питание 12 В
• Соединение внутри уровня: да (проводники на одном уровне электрически связаны)
• Позиция подключения: сверху
• Кодирование: горизонтальное и вертикальное
• Количество перемыкающих зажимов: 0,01 (практически не используются - не предусмотрены для этого типа)

Совместимость и монтаж

Клемма вводная силовая КВС 4 ввода 6–50 кв.мм серая легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защёлкнуть её в профиль. Установка на монтажную панель также допустима - есть возможность крепления болтами через отверстия в основании. Все четыре входа расположены сверху, что удобно при подключении кабелей из верхнего направления. Соединение осуществляется одним винтом на каждый зажим - не требует специальных инструментов, кроме отвёртки. Пружинный механизм обеспечивает плотный контакт без перетяга.

Безопасность и стандарты

Клемма имеет класс защиты от прикосновения - предотвращает случайный доступ к токоведущим частям. Корпус изготовлен из самозатухающего материала (UL94 V0), снижающего риск распространения пламени. Поддержка функции PEN позволяет использовать её в TN-C-S системах заземления. Работа с индикатором дефекта возможна при напряжении 12 В переменного или постоянного тока - сигнал ослабления контакта будет виден визуально.

Преимущества

• Одинаково хорошо принимает жёсткие, гибкие и алюминиевые провода - не нуждаются в наконечниках, хотя они тоже подходят
• Компактный размер при большом сечении - экономит место в щите
• Электрическая связь между всеми четырьмя зажимами на уровне - можно использовать как распределительный узел без внешних перемычек
• Защита от проваливания провода благодаря внутренней перегородке
• Удобная индикация состояния контакта при наличии внешнего сигнала 12 В
• Стандартный шаг 30 мм - легко комбинируется с другими компонентами на рейке

Ограничения применения

• Не предназначен для работы при температуре выше +40 C - не используйте в помещениях без вентиляции или рядом с нагревательными элементами
• Запрещено применять в условиях постоянного воздействия воды или агрессивных сред - не имеет IP-защиты
• Не рассчитана на частые подключения/отключения - пружинный зажим не предназначен для операций в режиме “plug-in”
• Отсутствие встроенных перемычек - для связи между уровнями нужны внешние перемыкающие элементы
• Индикатор дефекта требует внешнего источника питания 12 В - без него индикация работать не будет

Примеры использования

• Вводной узел в этажном щите ЖКХ - подключение трёх фаз и PEN от вводного кабеля 35 мм2
• Распределение мощности на станке: один вход от сети, три выхода - на двигатель, освещение и панель управления
• Соединение медного вводного кабеля с алюминиевой шиной в распределительном пункте
• Объединение нескольких гибких проводов от частотных преобразователей в одной точке

Практические советы

• При подключении гибких проводов - слегка скрутите жилы перед вставкой, чтобы избежать выпадения отдельных прядей
• Проверьте посадочный диаметр: максимальное сечение 50 мм2 соответствует проводам типа АВВГ, ААБл, ВВГ, NYM
• Для долговечности - не затягивайте винты слишком сильно; достаточно усилия, при котором провод не выскальзывает
• Если используете индикацию дефекта - подключите источник 12 В к соответствующим выводам заранее, до запуска системы
• При групповой установке нескольких клемм - соблюдайте интервал 30 мм между ними, чтобы не нарушить тепловой режим
• Клемма вводная силовая КВС 4 ввода 6–50 кв.мм серая продается упаковками по 8 штук - учтите это при закупке для крупных проектов
