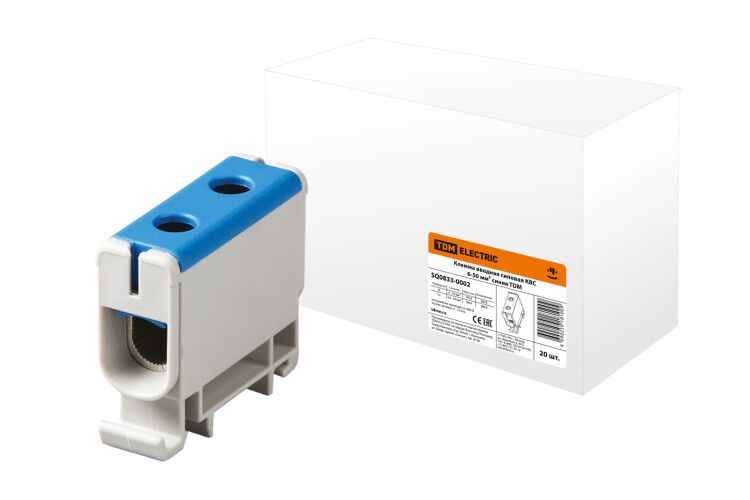

Клемма вводная силовая КВС 50 мм², 160 А, синяя TDM ELECTRIC SQ0833-0002

Клемма вводная силовая КВС 6-50 кв.мм синяя от TDM ELECTRIC предназначена для надёжного ввода и распределения мощных токов в электрощитах и промышленных сборках. Её компактный дизайн и прочная конструкция позволяют использовать её там, где важны безопасность, плотная укладка и долговечность соединений.

Назначение и область применения

Клемма вводная силовая КВС 6-50 кв.мм синяя используется как вводной или распределительный элемент в электрических щитах. Подходит для подключения силовых кабелей с большим сечением - особенно эффективна при соединении медных и алюминиевых проводников. Применяется в системах ЖКХ, на промышленных объектах, в цехах с оборудованием повышенной мощности, в автоматических линиях и распределительных пунктах.

Технические характеристики

• Поперечное сечение подключаемых проводов: 6–50 мм2 (гибкий и многожильный), 2.5–50 мм2 (жёсткий однопроволочный)
• Номинальный ток: 160 А
• Номинальное напряжение: 660 В
• Количество полюсов: 1
• Количество зажимов на уровне: 2 (вход и выход)
• Тип соединения: винтовое, двойное - для входного и выходного провода
• Материал корпуса: термопласт (высококачественный полиамид PA 6.6)
• Класс воспламеняемости: V0 по UL94 - самозагасающий материал
• Защита от прикосновения: да - изолированный корпус предотвращает случайный контакт с токоведущими частями
• Рабочая температура: от –40 C до +50 C
• Размер модуля: 18 мм - совместим с DIN-рейкой 35 мм
• Высота при минимальной установке: 43 мм
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Позиция подключения: боковое - удобно для групповой укладки проводов
• Соединение между уровнями: внутреннее - обеспечивает прохождение тока через соседние клеммы без внешних перемычек
• Тип разделения: слайдер - позволяет легко отделить участки цепи без демонтажа

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 кв.мм синяя монтируется непосредственно на DIN-рейку 35 мм или фиксируется на монтажной панели. Благодаря ширине 18 мм, она занимает мало места - идеальна для плотной компоновки щитов. Для подключения используются два винта: один для входного провода, второй - для выходного. Оба контакта выполнены из оловянного алюминия - обеспечивают стабильный контакт даже при работе с алюминиевыми кабелями. Перегородка внутри клеммы препятствует проскальзыванию провода внутрь корпуса, что снижает риск замыкания.

Безопасность и стандарты

Клемма имеет класс защиты IP20 (не указано явно, но следует из наличия изоляции и защиты от прикосновения). Корпус выполнен из материала с классом горючести V0 по UL94 - не распространяет пламя. Защита от прикосновения соответствует требованиям безопасности для рабочих напряжений до 660 В. Конструкция исключает доступ к токоведущим частям при установленном корпусе.

Преимущества

• Поддерживает широкий диапазон сечений - от 2.5 мм2 до 50 мм2 - одна клемма решает задачи для гибких, жёстких и тонкопроволочных проводов
• Удобство монтажа: один винт на каждый контакт, простое закручивание без перекосов
• Внутренняя связь между уровнями - не требуются внешние перемычки, экономится место и повышается надёжность
• Слайдер-разделение позволяет выключать участок цепи без отсоединения всех проводов
• Стандартный синий цвет - отличает эту клемму от других типов, ускоряет диагностику и обслуживание
• Высокая механическая прочность корпуса из PA 6.6 - устойчив к ударным нагрузкам и химическим воздействиям в промышленной среде

Ограничения применения

• Не предназначен для работы при температуре выше +50 C - не используйте в помещениях без вентиляции или рядом с нагревательными элементами
• Не рассчитана на постоянную вибрацию или динамические нагрузки - не применяйте на движущемся оборудовании без дополнительной фиксации
• Не подходит для подключения проводов меньше 2.5 мм2 - использование меньшего сечения может вызвать плохой контакт и перегрев
• Отсутствует индикация состояния - нельзя определить обрыв или перегрузку визуально; требуется внешний контроль
• Не является герметичной - не применяйте во влажных или запылённых условиях без дополнительной защиты (например, в корпусе IP65)

Примеры использования

• Ввод главного кабеля 3×50 мм2 в этажный распределительный щит ЖКХ
• Разделение алюминиевой вводной линии на несколько медных ответвлений для освещения и розеток
• Подключение силового кабеля к частотному преобразователю или пускателю в цехе
• Объединение нескольких однофазных потребителей на одной клемме перед автоматом
• Формирование группы выводов от основного автомата к нескольким устройствам управления

Практические советы

• При использовании гибких проводов обязательно зачищайте конец до нужной длины - не допускайте выпирания жил за пределы зажима
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить резьбу или изоляцию
• Для алюминиевых проводов рекомендуется применять специальные антиоксидантные пасты - продлевают срок службы контакта
• При установке на DIN-рейку следите, чтобы клемма плотно защёлкивалась - проверьте, что фиксаторы полностью вошли в пазы
• При групповой установке нескольких клемм КВС 6-50 кв.мм синяя оставляйте минимальный зазор 5 мм между ними - обеспечивается теплоотвод и доступ для обслуживания
• Артикулы sq0833-0002 и sq08330002 - это один и тот же продукт, различаются лишь формат записи. Убедитесь, что заказываете именно этот артикул - другие модели (например, КВС 16-95) имеют другую грузоподъёмность и размеры
