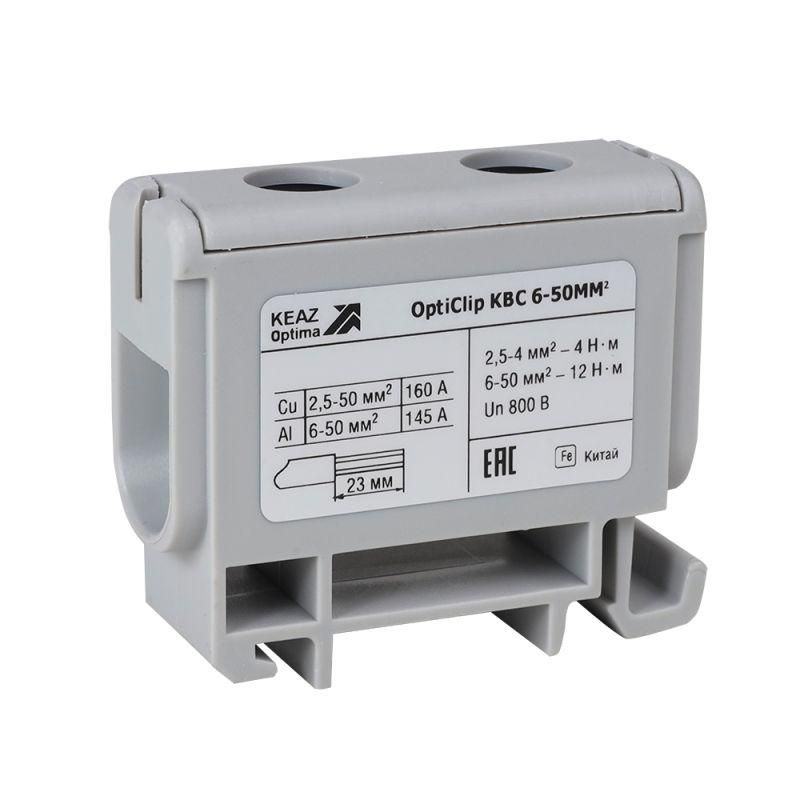

Клемма вводная силовая OptiClip КВС 6-50 серая | 351039 КЭАЗ

Клемма вводная силовая КВС 6-50 серая 49 мм 160 А 800 В полиамид от КЭАЗ Optima предназначена для надёжного соединения проводов в силовых цепях до 800 В. Её прочный корпус из полиамида, винтовой зажим и монтаж на DIN-рейку делают её удобным решением для промышленной автоматизации, щитовой аппаратуры и распределительных устройств.

Назначение и область применения

Клемма вводная силовая КВС 6-50 серая 49 мм 160 А 800 В полиамид используется как вводной или распределительный элемент в комплектных устройствах (НКУ). Она обеспечивает безопасное соединение между алюминиевыми и медными проводниками сечением от 6 до 50 мм2. Применяется в цепях переменного и постоянного тока до 800 В - например, в щитах управления, на входе в оборудование, в системах автоматизации, на конвейерах и станках.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 6–50 мм2
• Количество полюсов: 1
• Количество уровней: 1
• Способ монтажа: на DIN-рейку (стандарт EN 60715)
• Тип соединения: винтовой зажим
• Материал корпуса: полиамид (PA), класс горючести V0
• Рабочая температура: от -45 C до +105 C
• Габариты: ширина 17,8 мм, высота 38 мм
• Цвет: серый
• Позиция подключения: боковое
• Маркировка: наличие обозначений на корпусе

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 серая 49 мм 160 А 800 В полиамид устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её в паз рейки - фиксация механическая, без дополнительных креплений. Подключение провода осуществляется через винтовой зажим: зачищенный провод вставляется в гнездо и затягивается отверткой. Учитывайте посадочный диаметр - зажим рассчитан на провода до 50 мм2; более толстые жилы не поместятся. Пластиковый упор на корпусе предотвращает перекос провода при затяжке.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям безопасности при перегрузках. Работа в широком температурном диапазоне (-45…+105 C) позволяет использовать клемму даже в условиях сурового климата или рядом с нагреваемыми элементами. Соответствие стандартам IEC/EN для коммутационных устройств обеспечено конструкцией и испытаниями производителя КЭАЗ.

Преимущества

• Негорючий корпус снижает риск возгорания при аварийных режимах
• Стабильное контактное давление благодаря винтовому зажиму с пластиковым упором
• Чёткая маркировка упрощает идентификацию цепей при обслуживании
• Монтаж на DIN-рейку - быстрый, без сверления и дополнительных крепёжных деталей
• Поддержка работы с алюминием и медью - исключает необходимость переходных колец
• Устойчивость к перепадам температур - работает в холодных складах и жарких цехах

Ограничения применения

Клемма вводная силовая КВС 6-50 серая 49 мм 160 А 800 В полиамид не предназначена для многожильных проводов без наконечников - требуется обжим. Максимальное сечение - 50 мм2; использование проводов большего диаметра недопустимо. Не рекомендуется применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - хотя полиамид устойчив, длительный контакт с такими веществами может повредить корпус. Также не предназначен для частых отсоединений - винтовой зажим не рассчитан на оперативное переключение.

Примеры использования

• Входной модуль в распределительном щите промышленного станка
• Переход от основного кабеля 35 мм2 к внутренним цепям управления
• Объединение нескольких алюминиевых проводов в цепи освещения крупного объекта
• Подключение датчиков и приводов в системах автоматизации с питанием 400 В AC
• Использование в зимних условиях - например, на открытых площадках или в неотапливаемых помещениях

Практические советы

• Зачищайте провод на длину 8–10 мм - этого достаточно для надёжного контакта в зажиме
• Не используйте плоскую отвёртку с острыми кромками - можно повредить резьбу
• Проверяйте затяжку после первых 10–15 минут работы - при прогреве металл немного расширяется
• Для алюминиевых проводов применяйте антиоксидантную пасту - продлевает срок службы контакта
• При группировке нескольких клемм КВС 6-50 на одной рейке соблюдайте минимальный интервал - чтобы не перегревались соседние элементы
• Артикул 351039 совпадает с оригиналом КЭАЗ - замена возможна только аналогичными изделиями того же производителя
