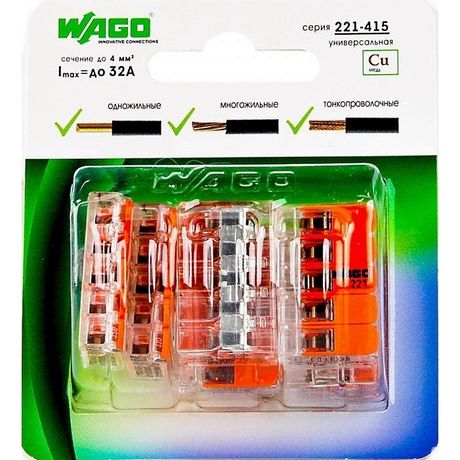

Клемма WAGO 5x0.2-4.0мм (6шт) - 221-415-6 2562

Клемма для проводов с сечением 0.2–4.0 мм² (6 штук) от WAGO-DORI, артикул 221-415-6 — компактное устройство для быстрого и надёжного соединения многожильных и одножильных медных проводов в распределительных коробках, пультах управления и других местах, где важна плотная упаковка и доступ к контактам.

Назначение и область применения

Эта клемма используется для соединения медных проводов сечением от 0,2 до 4,0 мм². Подходит для слаботочных цепей (датчики, автоматика) и силовых линий до 32 А. Часто применяется в системах освещения, промышленном оборудовании, панелях управления, конвейерах и станках. Благодаря малому размеру идеальна там, где мало места — например, в тонких щитах или за панелями.

Технические характеристики

• Сечение провода: 0,2 – 4,0 мм²
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочая температура: от -60 °C до +105 °C
• Количество контактов: 5
• Материал токоведущей части: медь
• Цвет корпуса: серый
• Исполнение: компактное — на 40% меньше, чем аналогичные модели серии 222
• Способ монтажа: зажим на кабеле — без инструментов

Совместимость и монтаж

Клемма 221-415-6 совместима только с медными проводниками — алюминиевые, многожильные с опрессовкой или гибкие провода с покрытием не подходят. Для подключения достаточно вставить провод в отверстие до упора: внутренний зажим сам плотно фиксирует жилу. Каждый контакт работает автономно — можно подключать провода разного сечения в одном корпусе. Монтаж занимает несколько секунд, не требует отвертки или обжима.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок. Применяется в соответствии с ГОСТ Р 50030.5.5 и IEC 60947-7-1. Защита от случайного прикосновения обеспечивается конструкцией корпуса. Температурный диапазон (-60…+105 °C) позволяет использовать её в условиях перепадов температур — от холодных складов до нагреваемых камер.

Преимущества

• Уменьшенный размер — экономит место в щитах и коробках
• Зажим без инструментов — снижает время монтажа
• Проверка целостности соединения через специальное отверстие сзади — не нужно разбирать клемму
• Высокая механическая прочность — провод не выпадает даже при вибрациях
• Стабильное контактное давление — не требует периодической подтяжки

Ограничения применения

• Не подходит для алюминиевых проводов
• Не предназначен для частой перестановки проводов — после первого ввода жила теряет эластичность
• Не рекомендуется для проводов с внешней изоляцией более 10 мм — возможны трудности с входом в зажим
• Не следует применять в средах с постоянным воздействием масла, растворителей или агрессивных химикатов

Примеры использования

• Подключение датчиков движения и световых сигнализаций в промышленных зонах
• Соединение проводов в распределительных коробках квартир
• Объединение нескольких выходов контроллеров PLC в одном месте
• Сборка панелей управления с ограниченным пространством
• Замена старых скруток в существующих сетях без демонтажа кабелей

Практические советы

• Перед вставкой удалите изоляцию на 8–10 мм — слишком длинная жила может помешать зажиму
• При использовании многожильных проводов — не допускайте расслоения; лучше предварительно скрутить жилы руками
• При необходимости проверки напряжения используйте щупы именно в отверстии сзади — так вы сохраните герметичность и не повредите механизм
• Если требуется больше контактов — комбинируйте несколько таких клемм в ряд, они легко помещаются рядом друг с другом
• Артикул 221-415-6 — это набор из 6 единиц. Хватает на типовые задачи, но для крупных проектов закупайте партиями
