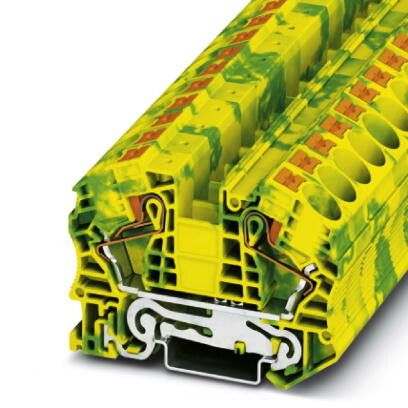

Клемма защитного провода PT 16 N-PE для DIN-рейки Phoenix Contact 3212147

Клемма защитного провода PT 16 N-PE от Phoenix Contact предназначена для надёжного соединения защитного заземляющего провода (PE) в распределительных щитах и электроустановках. Артикул 3212147 обеспечивает соответствие требованиям безопасности и удобство монтажа в плотных компактных решениях.

Назначение и область применения

Клемма защитного провода PT 16 N-PE используется для подключения защитного заземляющего проводника (PE) в системах TN-S и TT. Применяется в силовых щитах, пультах управления, оборудовании промышленной автоматизации и энергообъектах, где требуется надёжный и долговечный контакт между заземляющей шиной и корпусом устройства.

Технические характеристики

• Сечение подключаемого провода: от 0,5 мм2 - для одножильного и многожильного гибкого провода
• Шаг подключения: 12,2 мм - совместим с DIN-рейкой стандарта EN 60715
• Количество клемм: 2 на один уровень, одноуровневая конструкция
• Минимальная высота монтажа: 52,6 мм - позволяет устанавливать в ограниченном пространстве
• Рабочий температурный диапазон: от –60 C до +80 C - работает в экстремальных условиях
• Цвет изоляции: желто-зелёный - соответствует стандарту IEC 60446 для PE-проводников
• Класс горючести: V0 по UL57 - материал самозатухающий, не распространяет пламя

Совместимость и монтаж

Клемма PT 16 N-PE монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются защёлки, обеспечивающие быстрое закрепление и демонтаж без инструментов. Подключение проводов осуществляется винтовым зажимом - достаточно отвертки с плоским жалом. Учитывайте посадочный диаметр: максимальное сечение 0,5 мм2 требует точного обрезания изоляции и тщательного затягивания винта, чтобы избежать перегрева.

Безопасность и стандарты

• Цветовая маркировка соответствует IEC 60446 - исключает путаницу с фазными проводниками
• Материал изоляции класса V0 снижает риск возгорания при аварийных ситуациях
• Изделие прошло испытания на термическую стойкость и механическую прочность в рамках сертификации Phoenix Contact

Преимущества

• Универсальное подключение - поддерживает как одножильные, так и многожильные провода сечением 0,5 мм2
• Стандартный шаг 12,2 мм - легко интегрируется в существующие сборки с другими клеммами PT 16
• Низкая высота монтажа (52,6 мм) - экономит место в щите, особенно важна в компактных распределительных устройствах
• Желто-зелёный цвет - визуально выделяет заземляющую цепь, повышает безопасность при обслуживании

Ограничения применения

Клемма PT 16 N-PE не предназначена для подключения проводников сечением более 0,5 мм2 - превышение вызывает перегрев и потерю контакта. Также не рекомендуется использовать в средах с постоянным воздействием открытого пламени или химически активных паров, даже при наличии класса V0. Нельзя применять как нулевую клемму (N) - только для защитного заземления (PE).

Примеры использования

• Подключение корпуса частотного преобразователя к заземляющей шине в промышленном щите
• Заземление металлического кожуха насосной станции в холодильном модуле
• Объединение нескольких заземляемых устройств через одну клемму в пульте управления CNC-станком

Практические советы

• Перед установкой удалите изоляцию с провода точно на длину, указанную в документации - слишком длинная изоляция мешает контакту
• Не используйте клемму для многожильных проводов без наконечников - хотя допускается подключение, лучше применить обжимные наконечники для надёжности
• Проверяйте момент затяжки винта: недостаточно затянутый контакт нагревается, переутяжённый - рискует сломать пластиковую часть
• При групповой установке нескольких клемм PT 16 N-PE соблюдайте интервалы между ними - несмотря на малую высоту, нужен доступ для отвертки
