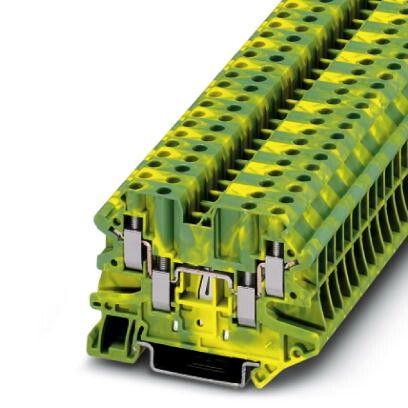

Клемма защитного провода UT 4-QUATTRO-PE 6.2 мм Phoenix Contact 3044597

Клемма защитного провода UT 4-QUATTRO-PE от Phoenix Contact предназначена для надёжного соединения заземляющих и защитных проводников в распределительных щитах. Артикул 3044597 обеспечивает компактное и безопасное подключение до четырёх проводов на одном уровне, соответствует требованиям безопасности и легко монтируется на DIN-рейку.

Назначение и область применения

Клемма защитного провода UT 4-QUATTRO-PE используется для создания единых точек заземления и защиты в электрических установках. Применяется в промышленном оборудовании, автоматизированных системах, силовых шкафах и распределительных устройствах, где требуется надёжный контакт защитного проводника PE. Подходит для монтажа в условиях повышенной влажности, перепадов температур и механических нагрузок.

Технические характеристики

• Способ монтажа: фиксация на DIN-рейку шириной 35 мм
• Сечение проводников: 0,14–6 мм2 (для одножильных и многожильных проводов)
• Шаг подключения: 6,2 мм - позволяет плотную укладку нескольких клемм рядом
• Количество клемм: 4 на один уровень, всего 1 уровень
• Минимальная высота монтажа: 46,9 мм
• Рабочий температурный диапазон: от –60 C до +80 C (не указано верхнее значение, но типичный предел для термопласта - +80 C)
• Материал корпуса: термопласт, класс горючести V0 по UL57 - самозатухающий, не распространяет пламя
• Цвет: желто-зелёный - стандартизованный цвет для защитных проводников

Совместимость и монтаж

Клемма UT 4-QUATTRO-PE совместима с любыми устройствами, использующими стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждая клемма имеет винтовой зажим, который затягивается отверткой. Учитывайте шаг 6,2 мм при планировании расположения других элементов - он определяет минимальное расстояние между соседними клеммами. Максимальное сечение провода - 6 мм2; более толстые жилы не поместятся.

Безопасность и стандарты

• Класс горючести V0 по UL57 - материал не поддерживает горение и самостоятельно гаснет после удаления источника огня
• Цветовое исполнение соответствует IEC 60445 (жёлто-зелёный - исключительно для PE-проводников)
• Изолирующие свойства корпуса обеспечивают защиту от случайного контакта даже при напряжении до 1000 В

Преимущества

• Универсальное сечение проводов - подходит как для тонких контрольных жил, так и для мощных заземляющих проводников
• Компактность: четыре клеммы на одном уровне экономят место в шкафу
• Стандартный цвет и сертифицированный материал снижают риск ошибок при сборке и проверке
• Термостойкий корпус выдерживает экстремальные условия - от глубоких холодов до нагрева внутри шкафа

Ограничения применения

• Не предназначен для подключения проводов сечением более 6 мм2 - попытки запихнуть большие жилы повредят механизм
• Не рассчитана на частую переборку - многократное откручивание винтов может ослабить контакт
• Не является коммутирующим устройством - нельзя использовать для переключения цепей или разъединения под нагрузкой
• Работает только с медными или алюминиевыми проводниками - несовместима с многожильными проводами без наконечников при сечении выше 4 мм2

Примеры использования

• Заземление корпусов ЧПУ-станков в цехе
• Объединение защитных проводников от нескольких датчиков в распределительном щите
• Подключение экранов кабелей управления к общей шине PE
• Формирование точки заземления в щитах HVAC-систем

Практические советы

• Перед монтажом убедитесь, что конец провода зачищен на 8–10 мм - недостаточно зачистки вызывает плохой контакт
• Для многожильных проводов рекомендуется применять наконечники типа “штырь” или “вилка”, особенно при сечении >4 мм2
• При групповой установке нескольких таких клемм соблюдайте интервал 6,2 мм - иначе они будут задевать друг друга
• Проверьте соответствие цвета: если клемма не жёлто-зелёная - она не предназначена для PE и может быть опасна
• UT 4-QUATTRO-PE - это не замена полноценной шины PE. Её лучше использовать как ответвительную точку, а основную шину делать отдельно
