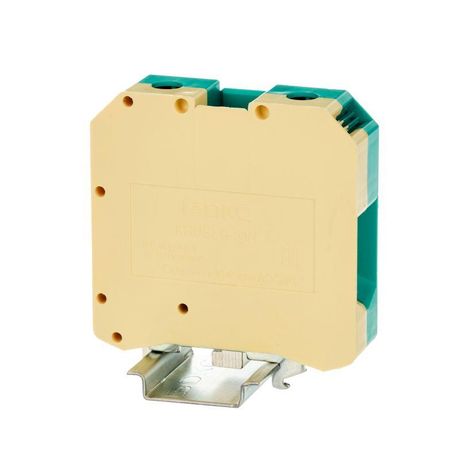

Клемма заземления, винтовой зажим, 2 точки подключения, 50 кв.мм | KRUSLG-50N DKC ДКС

Клемма заземления винтовой зажим 2 точки подключения 50 кв.мм от DKC (ДКС) - надёжный элемент для создания заземляющих цепей с двумя точками подключения, монтируется на DIN-рейку. Артикул kruslg-50n подходит для промышленного оборудования, распределительных щитов и систем защиты.

Назначение и область применения

Эта клемма используется для соединения двух заземляющих проводников в одной точке, обеспечивая единый контур заземления. Применяется в силовых щитах, автоматических станках, конвейерах, системах освещения и других объектах, где требуется надёжное и проверенное заземление. Подходит для установки в промышленных, коммерческих и жилых помещениях.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать провода без повреждения жил
• Диапазон сечений проводов: 16–70 мм2 - совместима с медными и алюминиевыми проводниками указанной толщины
• Количество контактов: 2 - два входа для подключения заземляющих проводов
• Способ монтажа: на DIN-рейку типа OMEGA - устанавливается стандартным защёлкивающим механизмом
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые шкафы
• Ширина: 20 мм, высота: 83,5 мм - компактная форма, не занимает лишнего места в щите
• Цвет: желто-зелёный - соответствует международному стандарту обозначения заземляющих проводников
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к механическим нагрузкам и химическим воздействиям
• Класс горючести: V0 (UL-94) - самозатухающий материал, снижает риск распространения пламени
• Электрический контакт с DIN-рейкой: есть - обеспечивает надёжное заземление через рейку

Совместимость и монтаж

Клемма kruslg-50n устанавливается на DIN-рейку стандарта OMEGA (ширина 35 мм). Для монтажа достаточно защёлкнуть её в паз рейки - никаких инструментов не требуется. После установки провода вставляются в два боковых отверстия и затягиваются винтами. Каждый контакт рассчитан на сечение от 16 до 70 мм2. Убедитесь, что изоляция снята на достаточную длину - минимум 10 мм, чтобы обеспечить хороший контакт. Перед первым использованием проверьте момент затяжки винтов: перетягивать нельзя, это повредит жилу; недотягивание - вызывает нагрев и окисление.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0 (UL-94), что гарантирует самозатухание при возгорании. Цветовая маркировка (желто-зелёный) соответствует IEC 60446. Электрическая связь с DIN-рейкой обеспечивает дополнительный путь заземления, что важно для систем с повышенными требованиями к защите.

Преимущества

• Две точки подключения в одном устройстве - экономят место в щите и уменьшают количество соединений
• Устойчивость к широкому диапазону температур - работает в суровых условиях
• Прочные материалы корпуса - долгий срок службы даже при частых вибрациях
• Автоматическое заземление через DIN-рейку - исключает необходимость отдельного провода к заземлению
• Легко заменяется - не требует демонтажа всей системы

Ограничения применения

• Не предназначен для подключения проводов меньше 16 мм2 - возможен плохой контакт и перегрев
• Не рекомендуется использовать в средах с постоянным воздействием масла, растворителей или агрессивных паров - может повредить пластик
• Запрещено применять в качестве рабочего нулевого проводника - только для заземления
• Не подходит для монтажа на другие типы реек (например, TS35/7,5) - только OMEGA

Примеры использования

• Подключение заземляющего провода от корпуса ЧПУ станка и от металлического кожуха пульта управления
• Объединение заземляющих проводов от нескольких модулей в распределительном щите
• Формирование единой заземляющей шины в системах аварийного освещения
• Соединение заземления вентиляционных каналов и трубопроводов в промышленных цехах

Практические советы

• Перед установкой проверьте, что провода имеют правильное сечение - используйте калибратор или штангенциркуль
• При подключении многожильных проводов используйте наконечники - они предотвращают деформацию жил при затяжке
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - возможно ослабление при первичной усадке
• Не смешивайте алюминиевые и медные провода в одной клемме - это вызывает гальваническую коррозию
• Если клемма используется в местах с вибрацией, дополнительно закрепите её клеевой лентой или хомутом
