Клемма заземляющая OptiClip CXG-10-TRIPLET-PE-I 0.5-10 мм² КЭАЗ (Курский электроаппаратный завод) 331833

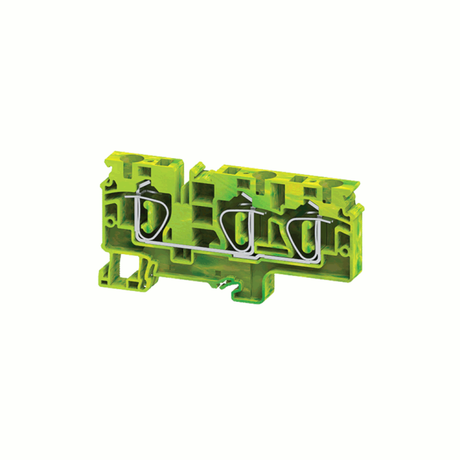

Клемма заземляющая пружинная 3 контакта 10 кв.мм OptiClip CXG-10-TRIPLET-PE-I-(0,5-10)-PEN КЭАЗ - это однорядная заземляющая клемма с пружинным зажимом для быстрого и надёжного подключения трёх заземляющих проводников на DIN-рейку. Подходит для установки в щитах автоматизации, распределительных устройствах и промышленном оборудовании.

Назначение и область применения

Клемма используется для создания единых точек заземления (PE) в электрических щитах. Применяется там, где требуется подключить несколько заземляющих проводов к одной шине - например, в щитах управления, частотных преобразователях, системах АСУ ТП, станках и конвейерах. Обеспечивает безопасную передачу тока утечки в землю, снижает риск поражения электрическим током.

Технические характеристики

• Поперечное сечение провода: 0,5–10 мм2 - подходит для медных жил от тонких контрольных до основных заземляющих проводников;
• Количество контактов: 3 - позволяет подключить три провода в одном устройстве, экономя место на рейке;
• Тип зажима: пружинный - не требует инструментов для подключения и отключения;
• Монтаж: на DIN-рейку или G-рейку - совместима со стандартными направляющими в щитах;
• Цвет: желто-зелёный - соответствует международному стандарту цветовой маркировки заземления;
• Класс воспламеняемости V0 - материал самозатухающий, не распространяет пламя;
• Расположение подключения: сбоку - удобно для компактной сборки и доступа к проводам;
• Одноуровневая конструкция - не перекрывается другими элементами на рейке.

Совместимость и монтаж

Клемма фиксируется на DIN-рейке стандартной ширины 35 мм. Для подключения достаточно зачистить изоляцию с провода на 8–10 мм, вставить его в гнездо и закрыть пружинный механизм кнопкой. Отключение происходит тем же способом - нажимаем кнопку, вытягиваем провод. Нельзя использовать для алюминиевых проводов - только для меди. Максимальное сечение 10 мм2 - не стоит пытаться вставлять более толстые жилы, даже если они кажутся “почти подходящими”.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1 для заземляющих клемм;
• Цветовая маркировка - по ГОСТ 33542-2015 (жёлто-зелёный для PE);
• Материал корпуса - UL-класс V0, что гарантирует пожаробезопасность при перегрузках;
• Изолированные контакты предотвращают случайное замыкание на соседние элементы.

Преимущества

• Быстрая установка - не нужны отвертки, болты или гайки;
• Стабильный контакт - пружинный механизм сохраняет давление на провод даже при вибрациях;
• Экономия места - три точки подключения в одном модуле вместо трёх отдельных клемм;
• Легкий осмотр и обслуживание - можно проверить или заменить провод без демонтажа всей системы;
• Высокая надёжность - продукция КЭАЗ проходит тестирование на долговечность в условиях промышленной среды.

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой - только цельные медные жилы;
• Не работает с проводниками меньше 0,5 мм2 - слишком тонкие жилы не фиксируются надёжно;
• Не рассчитана на высокие токи нагрузки - применяется исключительно для заземления (PE), не для фазы или нуля;
• Не допускается использование в условиях постоянного погружения в воду - IP-защита не указана, значит, не предусмотрена.

Примеры использования

• Подключение заземляющих проводов от корпусов ЧПУ-станков в одном щите управления;
• Объединение заземляющих проводов от нескольких датчиков и исполнительных механизмов в системе АСУ ТП;
• Формирование общей шины PE в распределительном щите объекта с множеством потребителей;
• Замена старых винтовых клемм на современные пружинные в рамках модернизации щита.

Практические советы

• Перед подключением всегда зачищайте провод до металлического блеска - оксиды нарушают контакт;
• Не используйте инструменты для затяжки - пружинный зажим не требует усилия, перетяжка повредит механизм;
• Проверьте соответствие сечения: если провод 10 мм2 - он должен входить свободно; если трудно - возможно, сечение больше или жила не круглая;
• При групповом использовании нескольких таких клемм - располагайте их с запасом по ширине, чтобы не мешали друг другу при работе;
• Артикул CXG-10-TRIPLET-PE-I-(0,5-10)-PEN КЭАЗ - помните его при заказе запчастей: аналоги других брендов могут отличаться по форме и шагу крепления.
