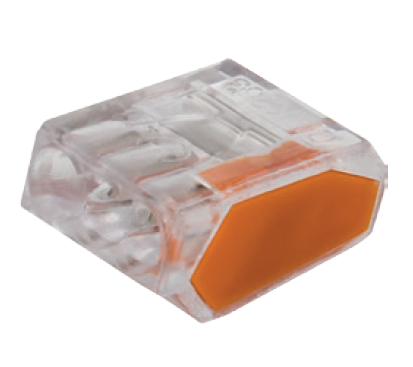

Клемма монтажная 61 679 NTC-NC-3-50 (уп.50шт) Navigator 61679 21102

Клемма монтажная NTC-NC-3-50 (50 штук в упаковке) от бренда Navigator - надёжное решение для быстрого и прочного соединения медных проводников с втулочными наконечниками в распределительных коробках, щитах и на оборудовании. Каждая упаковка содержит 50 единиц, что удобно для масштабных работ.

Назначение и область применения

Клемма монтажная NTC-NC-3-50 используется для создания разъёмных соединений между медными одножильными и многожильными проводами, оснащёнными втулочными наконечниками (гильзамми). Подходит для работы в сетях переменного тока с частотой 50–60 Гц и напряжением до 450 В. Применяется в электрооборудовании: силовые цепи управления, автоматика, световое оборудование, системы безопасности, станки и конвейеры.

Технические характеристики

• Количество контактов: 3 - позволяет соединить три провода в одной точке
• Поперечное сечение проводника: 1,5 – 2,5 мм2 - оптимально для типичной домашней и промышленной проводки
• Номинальное напряжение: 450 В - обеспечивает работу в большинстве бытовых и средних промышленных систем
• Номинальный ток: 24 А - выдерживает нагрузки, характерные для групповой сети , нагревательных элементов и двигателей малой мощности
• Рабочая температура: от -30 C до +110 C - работает в холодных помещениях и рядом с нагреваемыми устройствами
• Материал корпуса: термопласт - устойчив к механическим воздействиям и перегреву
• Способ монтажа: на кабель - фиксируется прямо на подготовленном проводе с наконечником
• Расположение присоединения: сбоку - компактная установка, легко помещается в плотных распределительных коробках
• Цвет: оранжевый - стандартизированная цветовая маркировка для быстрой идентификации

Совместимость и монтаж

Клемма NTC-NC-3-50 совместима исключительно с втулочными наконечниками (гильзами) для медных проводов. Напрямую к голому проводу её нельзя подсоединять - требуется предварительная опрессовка наконечника. Монтаж выполняется путём вставления готового наконечника в соответствующий контактный канал до щелчка. Для демонтажа достаточно открыть зажимную пластину кнопкой на крышке. Установка не требует специальных инструментов - достаточно рук и плоскогубцев для подготовки наконечника.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам и теплостойкости для оборудования класса II. Отсутствие пасты внутри снижает риск окисления контакта при длительной работе. Корпус выполнен из самозагасающего термопласта, препятствующего распространению горения. Соответствует нормам IEC 60947-7-1 для коммутирующих устройств.

Преимущества

• Удобство сборки: трёхпозиционная конструкция экономит место в щите
• Фиксация защищена от случайного выпадения - механизм с рычажком гарантирует надёжный контакт
• Высокая долговечность материала корпуса даже при постоянных колебаниях температур
• Яркий оранжевый цвет упрощает поиск нужной группы при обслуживании
• Упаковано по 50 штук - минимизирует расходы на доставку и хранение

Ограничения применения

• Не для алюминиевых проводов - возможен риск ослабления контакта и перегрева
• Запрещено использовать без втулочных наконечников - попытки вставить голые жилы повредят механизм
• Не предназначен для высоких импульсных нагрузок (например, сварочные аппараты)
• Не имеет защиты от внешнего воздействия (не IP-rated) - применяется только во внутренних закрытых устройствах

Примеры использования

• Объединение трёх выходных проводов от датчиков в одном месте распределительной коробки
• Подключение питания к нескольким катушкам реле в пульте управления
• Сборка группы освещения в промышленном цеху с использованием медных проводов 2,5 мм2
• Альтернатива болтовым соединениям там, где нужны быстрая замена и минимальный профиль

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 1,5–2,5 мм2; более толстые жилы не войдут, тонкие будут люфтить
• Выбирайте качественные наконечники с правильным внутренним диаметром - они должны свободно входить в клемму, но не болтаться
• При множественных подключениях используйте одинаковый порядок цветов проводов - так легче диагностировать неисправности
• Храните упаковку герметично - хотя клеммы не чувствительны к влаге, грязь может затруднять открывание механизма
• Эта модель - часть серии NTC-NC от Navigator; другие модели этой же серии имеют аналогичные принципы монтажа, отличаются числом контактов
