Универсальная компактная клемма, 3-проводная до 4,0 мм² (5 шт/уп) | 07-5207 REXANT MEET

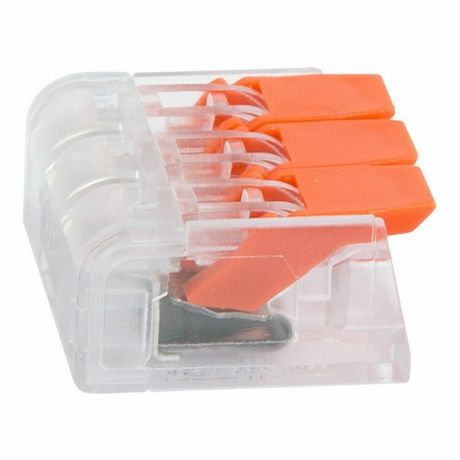

Клемма универсальная компактная 3-проводная до 4,0 мм² (5 шт/уп) от REXANT — это компактное, многоразовое решение для надёжного соединения проводов в ограниченном пространстве. Подходит для монтажа в распределительных коробках, пультах управления, силовой аппаратуре и других местах, где важна плотность сборки. Артикул etm07-5207 обеспечивает совместимость с типовыми требованиями промышленной автоматизации.

Назначение и область применения

Клемма универсальная компактная 3-проводная до 4,0 мм² (5 шт/уп) предназначена для быстрого и надёжного соединения одножильных и многожильных проводов сечением от 0,14 до 4 мм². Особенно эффективна там, где мало места — в панелях управления, модульных устройствах, светильниках, станках, конвейерах и системах автоматики. Прозрачный корпус позволяет визуально проверить качество соединения без демонтажа.

Технические характеристики

• Количество зажимов: 3
• Номинальное сечение провода: 0,14–4 мм² (многожильный), 0,2–4 мм² (одножильный)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: –40 °C … +85 °C
• Длина зачистки изоляции: 11 мм
• Габариты: 13 × 9,5 × 19 мм
• Материал корпуса: полиамид 66
• Материал контактов: луженая медь
• Материал зажима: сталь
• Цвет: прозрачный
• Управление: рычажный механизм
• Количество в упаковке: 5 штук

Совместимость и монтаж

Клемма универсальная компактная 3-проводная до 4,0 мм² (5 шт/уп) совместима с медными и алюминиевыми проводниками, включая тонкожильные (до 24 AWG). Для монтажа:

• Защитите провод от повреждений — зачищайте изоляцию точно на 11 мм.
• Не перегибайте жилы — используйте только целые, не сплющенные провода.
• Фиксируйте провод, опуская рычаг до характерного щелчка; он фиксирует контакт без лишнего усилия.
• Избегайте попадания пыли и влаги внутрь — хотя клемма герметична, она не имеет IP-защиты.
• Для диагностики используйте тестовые щупы через боковые гнёзда — доступ к контактам возможен без вскрытия.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы при напряжении до 450 В и токе до 32 А. Материалы корпуса (полиамид 66) и контактов (луженая медь) обеспечивают устойчивость к нагреву и окислению. Однако устройство не сертифицировано по международным стандартам IEC/EN 60947-7-1 — применяется в качестве комплектующего элемента, а не как самостоятельное оборудование.

Преимущества

• На 30% компактнее классических рычажковых клемм — экономит место в плотных сборках.
• Прозрачный корпус даёт возможность визуального контроля качества соединения.
• Широкие рычаги требуют меньше усилия для замыкания — снижают риск травм рук при частом использовании.
• Два боковых гнезда для тестовых щупов позволяют измерять напряжение без отключения проводов.
• Многоразовое использование — можно открывать и закрывать десятки раз без потери надёжности.

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью или постоянным воздействием воды — отсутствует защита IP.
• Не рекомендуется для проводов сечением менее 0,14 мм² — есть риск плохого контакта.
• Не используется для алюминиевых проводов большого сечения (>4 мм²) — требуется специализированный зажим.
• Не рассчитана на динамические нагрузки — не применять в вибрационных системах без дополнительной фиксации.
• Работает только при температуре до +85 °C — выше этого значения возможна деформация корпуса.

Примеры использования

• Соединение трёх проводов в распределительной коробке освещения.
• Подключение датчиков и исполнительных механизмов в панели управления станком.
• Монтаж цепей сигнализации в тесных шкафах с множеством кабелей.
• Объединение проводов в светодиодных лентах и LED-системах с малым свободным объёмом.
• Экономичная замена старых болтовых соединений в ремонтных работах.

Практические советы

• Перед установкой всегда проверяйте длину зачистки — 11 мм оптимальны. Короткий конец не войдёт в зажим, длинный — выйдет и вызовет КЗ.
• Если провод многожильный — слегка скрутите жилы перед вставкой, чтобы они не выпадали.
• Не затягивайте рычаг слишком сильно — он сам фиксируется при нормальном усилии.
• При необходимости замены — просто поднимите рычаг и вытяните провод. Никаких инструментов не требуется.
• Храните в сухом месте — даже прозрачный корпус не защищён от влаги внутри.
• Артикул etm07-5207 и бренд REXANT гарантируют соответствие заявленным параметрам — выбирайте оригинальную упаковку.
