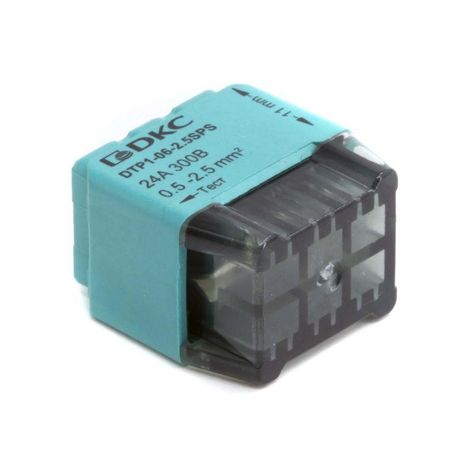

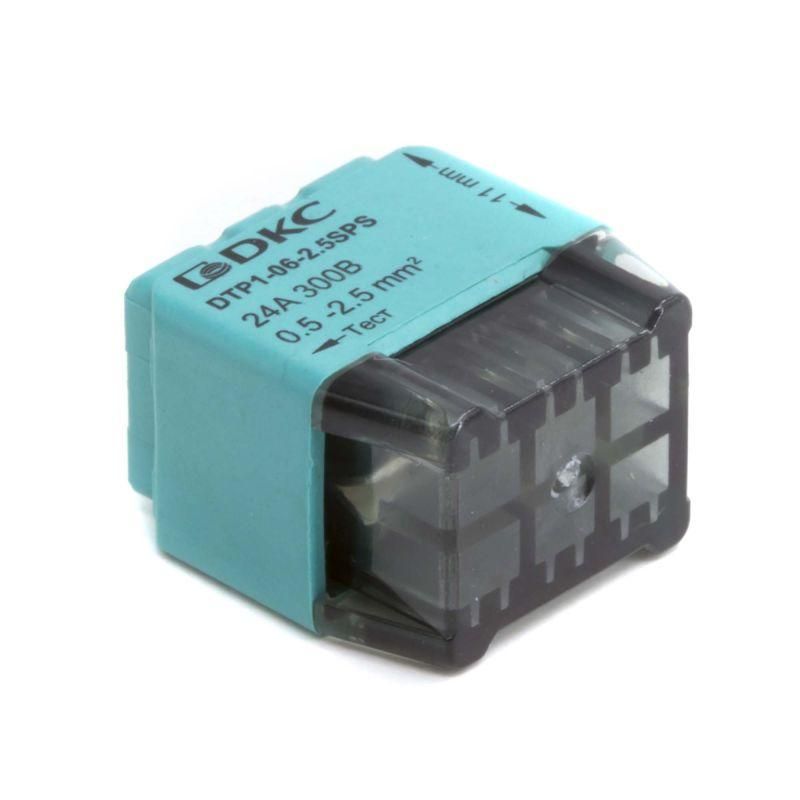

Клеммная колодка Quadro безвинтовая, 6 кон., 24А, 2.5 мм² DKC (ДКС) DTP1-06-2.5SPS

Клеммная колодка DKC dtp1-06-2.5sps - компактное решение для быстрого и надежного соединения до шести однопроволочных проводников сечением до 2,5 мм2 в условиях ограниченного пространства. Прозрачный корпус и ярко-синий цвет упрощают визуальный контроль и идентификацию, а пружинный зажим исключает необходимость в инструменте при монтаже.

Назначение и область применения

Клеммная колодка DKC dtp1-06-2.5sps предназначена для создания временных или постоянных соединений в распределительных коробках, щитах, на оборудовании и в других местах, где требуется быстрый доступ к проводникам. Подходит для монтажа в жилых, офисных и промышленных объектах: освещение, розеточные группы, системы управления, автоматика, слаботочные цепи. Особенно эффективна там, где важна скорость сборки и невозможность использовать инструмент - например, при замене проводки в уже отделанных помещениях.

Технические характеристики

• Количество контактов: 6
• Номинальный ток: 24 А
• Номинальное напряжение: 300 В
• Сечение провода: 0,5–2,5 мм2 (только однопроволочные)
• Тип присоединения: пружинный зажим (безвинтовой)
• Рабочая температура: от –40 C до +80 C
• Класс горючести: V0 (по UL94 - самозагасаемый материал)
• Габариты: ширина 16,45 мм, высота 11 мм
• Цвет корпуса: голубой
• Прозрачность корпуса: да (нижняя часть позволяет видеть контакт)
• Способ монтажа: непосредственная фиксация (без DIN-рейки)
• Позиция подключения: боковая

Совместимость и монтаж

Клеммная колодка DKC dtp1-06-2.5sps монтируется прямо на поверхность - через отверстия в основании или с помощью клея/фиксаторов. Для подключения необходимо зачистить провод на 8–10 мм, вставить его в гнездо до упора и нажать на рычаг зажима. После этого провод фиксируется без усилия. Каждый канал имеет отдельную кнопку для освобождения. Нельзя использовать многопроволочные или гибкие провода - они требуют предварительной опрессовки. Монтаж возможен в любом положении, но рекомендуется избегать вертикального расположения снизу вверх, чтобы исключить риск выпадения провода при механическом воздействии.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности по классу горючести V0 - материал не распространяет пламя и самостоятельно затухает после удаления источника огня. Напряжение 300 В обеспечивает безопасную работу в сетях 220–240 В переменного тока. Конструкция исключает случайное прикосновение к токоведущим частям при установленном проводе. Однако не предназначен для работы в средах с повышенной влажностью, химическими испарениями или агрессивными веществами - материал изоляции не указан точно, поэтому не следует применять в промышленных условиях с агрессивной средой.

Преимущества

• Быстрая коммутация - не нужен инструмент, достаточно рук
• Удобство в труднодоступных местах благодаря малому профилю (11 мм в высоту)
• Визуальный контроль контакта через прозрачную нижнюю стенку
• Индикация состояния: голубой цвет выделяет её среди других клемм
• Отверстие для тестера - можно проверить наличие напряжения без демонтажа
• Стандартный шаг между контактами - совместим с большинством типов кабелей

Ограничения применения

• Не допускается использование с многожильными проводами без опрессовки наконечника
• Запрещено применять в условиях постоянного погружения в воду или высокой влажности - IP-класс не указан
• Не рассчитана на ток выше 24 А - перегрузка вызывает нагрев и деформацию
• Не подходит для силовых цепей с импульсными нагрузками или высокой частотой включения/выключения
• Фиксация только на поверхности - нельзя закрепить на DIN-рейке

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение проводов от нескольких датчиков движения в одном месте
• Временное соединение при ремонте систем видеонаблюдения
• Разводка проводов в щите управления конвейером
• Создание ответвлений для терморегуляторов или реле

Практические советы

• Перед вставкой провода всегда зачищайте его на 8–10 мм - меньше не зафиксируется, больше может повредить механизм
• Проверяйте плотность фиксации легким потягиванием - если провод двигается, повторите операцию
• Используйте голубую клемму dtp1-06-2.5sps для обозначения цепей освещения - цветовой код снижает ошибки при обслуживании
• Если нужно собрать несколько таких колодок рядом - учтите ширину 16,45 мм и оставьте минимум 5 мм свободного места между ними для теплоотвода
• Не используйте в качестве замены клемм на DIN-рейке - эта модель несовместима с такими системами
