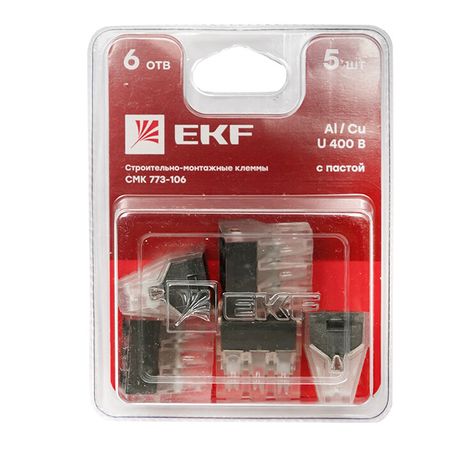

Строительно-монтажная клемма СМК 773-106 6 отверстий 1,0-2,5мм2 блистер (5шт.) PROxima | plc-smk-106b EKF

Строительно-монтажная клемма СМК 773-106 от EKF - надёжное решение для соединения и ответвления медных и алюминиевых проводов в бытовых и промышленных электросетях. Упакованная по 5 штук в блистер, эта клемма обеспечивает прочное и долговечное соединение даже в условиях перепадов температур. Артикул plc-smk-106b соответствует серии PROxima.

Назначение и область применения

Строительно-монтажная клемма СМК 773-106 используется для присоединения и ответвления одножильных проводов из меди или алюминия, а также многожильных медных проводов с наконечником. Подходит для работы в электрических цепях переменного тока с частотой 50 Гц и напряжением до 400 В. Часто применяется при монтаже распределительных щитов, подключении освещения, силового оборудования, систем автоматизации и в других задачах, где требуется надёжное и компактное соединение.

Технические характеристики

• Количество зажимов: 6
• Сечение проводника: 1–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Диаметр кабеля: 0,8–1,83 мм
• Тип проводника: однопроволочные и многопроволочные (медные); одножильные медные и алюминиевые
• Сечение по AWG: 13–17
• Цвет корпуса: черный
• Рабочая температура: от –40 C до +40 C

Клеммы оснащены контактной пастой EKF, которая автоматически удаляет оксидную плёнку с алюминиевых проводов и защищает контакты от повторного окисления - это особенно важно для долговечности соединений в условиях повышенной влажности или перепадов температур.

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-106 совместима с медными и алюминиевыми проводами указанного сечения. Для правильного монтажа:

• Зачистите конец провода на длину около 8–10 мм;
• Убедитесь, что сечение провода попадает в диапазон 1–2,5 мм2 - более толстые провода не войдут, более тонкие могут плохо фиксироваться;
• Вставьте провод в нужное отверстие и затяните винт до упора - не переусердствуйте, чтобы не повредить жилу;
• Алюминиевые провода требуют обязательного использования пасты - она уже нанесена внутри клеммы, её не нужно дополнять;
• Не используйте клемму для многожильных проводов без наконечника - возможен разрыв жил при затяжке.

Безопасность и стандарты

Строительно-монтажная клемма СМК 773-106 соответствует требованиям безопасности для электроустановок до 400 В. Материал корпуса - самозатухающий термостойкий пластик, обеспечивающий устойчивость к перегреву. Наличие контактной пасты снижает риск нагрева в месте соединения, что увеличивает безопасность эксплуатации. Серия PROxima прошла сертификацию в рамках системы качества EKF.

Преимущества

• Шесть зажимов позволяют выполнять сложные ответвления без дополнительных элементов;
• Автоматическая контактная паста EKF исключает необходимость самостоятельного нанесения смазки;
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам при монтаже;
• Удобная форма и чёткая маркировка отверстий ускоряют работу монтажника;
• Защитная блистерная упаковка сохраняет клеммы чистыми и целыми до момента установки.

Ограничения применения

• Не предназначен для постоянного погружения в воду или высокой влажности - не имеет защиты IP;
• Не рекомендуется для использования с гибкими многожильными проводами без наконечников - есть риск разрушения жил;
• Не подходит для проводов сечением менее 1 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт;
• Избыточная температура выше +40 C может снизить срок службы пластиковой оболочки;
• Не следует применять в цепях постоянного тока свыше 400 В - спецификация рассчитана только на переменный ток 50 Гц.

Примеры использования

• Подключение светильников в распределительном щите квартиры;
• Ответвление питания для розеток от основной линии;
• Соединение алюминиевой проводки с медными кабелями в старых домах;
• Монтаж систем управления и сигнализации на объектах с ограниченным пространством;
• Обустройство временных электропитаний на стройплощадках.

Практические советы

• Перед монтажом проверяйте, что все провода имеют одинаковое сечение - смешивание 1 мм2 и 2,5 мм2 в одной клемме может вызвать перегрузку одного из контактов;
• Если работаете с алюминием - не трогайте внутреннюю поверхность клеммы; паста уже нанесена, лишнее вмешательство может нарушить защиту;
• После сборки потяните каждый провод - он должен плотно держаться, без люфта;
• Для удобства хранения и транспортировки блистер с 5 клеммами легко помещается в инструментальный чемодан;
• Артикул plc-smk-106b часто закупают партиями - упаковка по 5 штук оптимальна для средних проектов, крупные заказы доступны через оптовые каналы.
