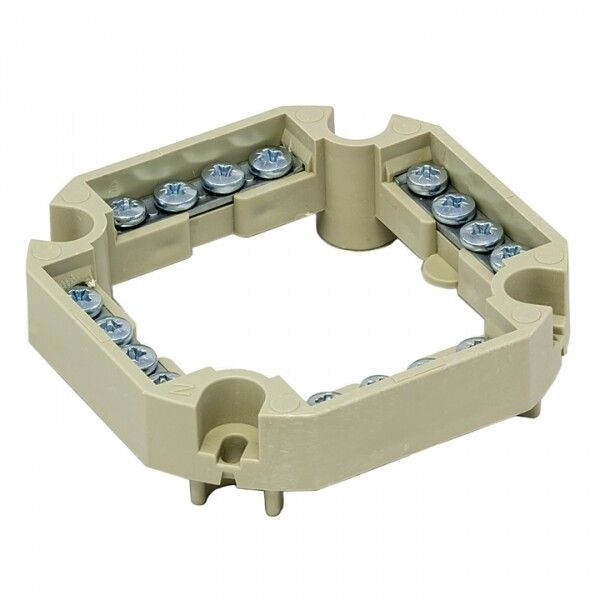

Клеммник для распаячных и универсальных коробок, шаг крепления 90мм EKF PROxima | plc-020-018

Клеммник для распаячных и универсальных коробок, шаг крепления 90 мм от EKF (артикул plc-020-018) предназначен для надёжного соединения проводов в установочных коробках. Он сочетает простоту монтажа и компактную форму, подходящую для внутренней сборки в ограниченном пространстве.

Назначение и область применения

Этот клеммник используется для соединения проводов в распаячных и универсальных установочных коробках. Подходит для бытовых и промышленных электросетей, где требуется временно или постоянно соединять до четырёх жил сечением до 2,5 мм². Часто применяется в щитах управления, на этажных распределительных коробках, при подключении освещения, розеток и слаботочных устройств.

Технические характеристики

• Тип изделия: Коробка установочная (встроенная часть клеммника)
• Количество полюсов: 4 — позволяет подключить четыре отдельных провода
• Максимальное поперечное сечение жилы: 2,5 мм² — подходит для медных проводов до этого значения
• Шаг крепления: 90 мм — расстояние между точками фиксации на монтажной планке
• Форма: Квадратная — обеспечивает плотную укладку в коробке и экономию места
• Материал корпуса: Полистирол — прочный, не поддерживающий горение, устойчивый к механическим нагрузкам
• Способ монтажа: На кабель — клеммник закрепляется непосредственно на проводе через зажим, без сверления или болтов

Совместимость и монтаж

Клеммник совместим с любыми установочными коробками, имеющими стандартный шаг крепления 90 мм. Монтируется путём защёлкивания в пазы коробки или крепится к монтажной рейке. Для подключения провода достаточно зачистить изоляцию на 8–10 мм, вставить жилу в гнездо и затянуть винт. Нет необходимости использовать дополнительные крепежи или инструменты кроме отвертки. Учитывайте, что клеммник рассчитан исключительно на одножильные провода — многожильные требуют предварительной опрессовки.

Безопасность и стандарты

Изделие изготовлено из самозатухающего полистирола, соответствует требованиям пожарной безопасности. Соответствует ГОСТ Р 50044.1—92 для установочных изделий. Не содержит свинца и других токсичных веществ. Рекомендовано применение в помещениях с нормальной влажностью и температурой от –10°C до +40°C.

Преимущества

• Удобство монтажа — не требует пайки, сварки или дополнительных деталей
• Компактность — квадратная форма позволяет размещать несколько клеммников в одной коробке
• Надёжное соединение — зажимы обеспечивают постоянный контакт даже при вибрациях
• Легкий доступ к жилам — можно легко проверить или заменить провод без демонтажа всей коробки
• Совместимость с сериями PROxima и EKF — легко интегрируется в существующие решения бренда

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм² — перегрузка вызывает нагрев и выход из строя
• Не рекомендуется для внешних установок — материал не имеет защиты от UV-излучения и повышенной влажности
• Не подходит для многожильных проводов без опрессовки — возможна потеря контакта
• Работает только в условиях сухих помещений — высокая влажность снижает долговечность

Примеры использования

• Подключение светильников в многоэтажном доме через этажную распределительную коробку
• Соединение проводов от датчиков движения и выключателей в коробке на стене
• Объединение фазных и нулевых проводов в шкафу автоматики на производстве
• Переход с одного типа провода на другой (например, с алюминиевого на медный) внутри коробки

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода — 2,5 мм² максимум
• Зачищайте изоляцию точно на 8–10 мм — меньше не будет хорошего контакта, больше — риск замыкания
• Используйте этот клеммник только в паре с коробками, у которых есть крепёжные отверстия с шагом 90 мм
• При групповой установке нескольких клеммников оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• После монтажа потяните каждый провод — если он не выскакивает, соединение надёжное
