Клеммник KE10.3 (AL 10-35/Cu 1.5-25) для сетей уличного освещения - 88975 КВТ

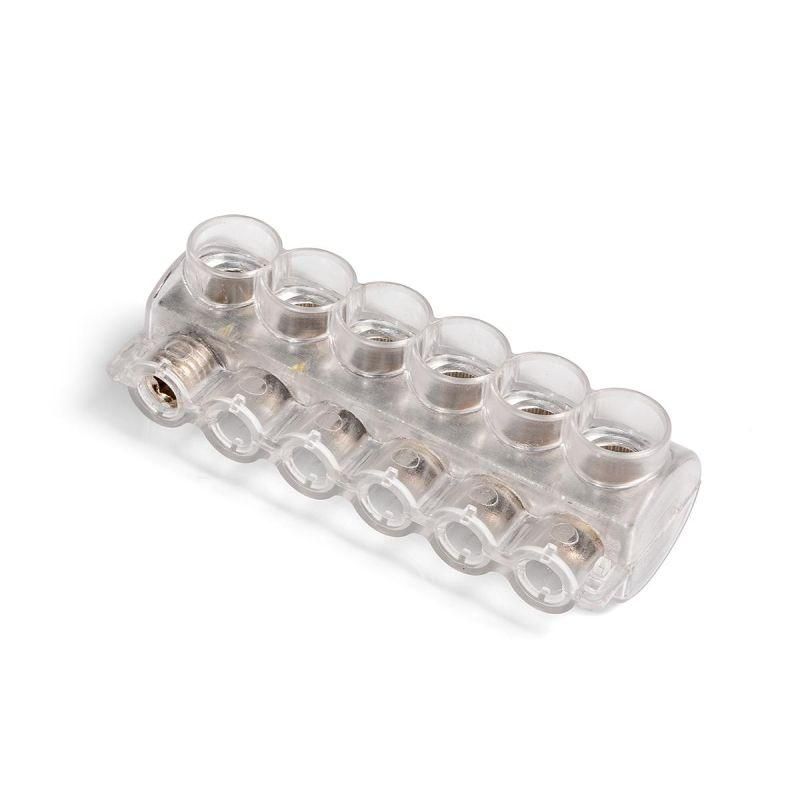

Клеммник KE10.3 (AL 10-35/Cu 1.5-25) 6-и контактный от бренда КВТ - это надёжный зажим для соединения алюминиевых и медных проводов в распределительных щитах и наружных установках, таких как уличное освещение. Его прозрачный корпус и высокая степень защиты позволяют использовать его в сложных условиях, а прочная конструкция снижает риск отказа даже при длительной нагрузке.

Назначение и область применения

Клеммник KE10.3 (AL 10-35/Cu 1.5-25) 6-и контактный предназначен для создания безопасных и долговечных соединений между проводами в электрических щитах, опорах и мачтах уличного освещения. Подходит для работы с самонесущими изолированными проводами СИП. Часто применяется там, где требуется разветвление цепей без сварки или пайки - например, при замене участка кабеля, подключении светильников или организации группового питания.

Технические характеристики

• Тип: зажим ЗВИ (зажим с винтовым приводом)
• Сечение проводников: алюминий 10–35 мм2, медь 1.5–25 мм2
• Номинальный ток: 25 А
• Номинальное напряжение: до 1000 В
• Количество зажимов на один полюс: 6
• Ширина одной ячейки: 30 мм
• Материал контактов: алюминиевый сплав с антикоррозийной пастой
• Материал прижимных болтов: анодированная сталь
• Материал корпуса: поликарбонат (PC), прозрачный
• Положение подключения: сбоку
• Рабочая температура: от –60 C до +55 C
• Момент затяжки: 10 Нм
• Инструмент для монтажа: имбусовый ключ 5 мм
• Стандарт: соответствует ГОСТ 30011.7.1 (IEC 60947-7-1)

Совместимость и монтаж

KE10.3 (AL 10-35/Cu 1.5-25) 6-и контактный совместим с однопроволочными и многопроволочными жилами из меди и алюминия. Для правильного монтажа важно соблюдать следующие условия:

• Не допускается смешивание алюминиевых и медных проводов в одном зажиме - каждый проводник должен быть закреплён в своём отдельном гнезде.
• При подключении алюминиевых проводов сечением более 25 мм2 используйте только те зажимы, которые рассчитаны на 35 мм2 - перегрузка недопустима.
• Крепление выполняется через винты с внутренним шестигранником. Обязательно используйте имбусовый ключ 5 мм и контролируйте момент затяжки - 10 Нм. Перетягивать нельзя: это повредит контактную поверхность.
• Корпус неразборный - после сборки доступ к контактам невозможен. Убедитесь, что все провода правильно расположены перед фиксацией.

Преимущества

• Прозрачный корпус позволяет визуально проверить качество соединения без вскрытия - удобно при диагностике и обслуживании.
• Антикоррозийная паста на контактах предотвращает окисление алюминия, продлевая срок службы соединения.
• Высокая механическая прочность корпуса из поликарбоната выдерживает удары, вибрации и перепады температур.
• Удобная компактная форма: одна ячейка занимает 30 мм, что позволяет эффективно использовать место в щите.
• Подходит для экстремальных условий - работает при минус 60 C, что делает его пригодным для холодных регионов.

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя IP-класс не указан, герметичность достигается за счёт неразборного корпуса, а не уплотнителей.
• Не рекомендуется для использования в помещениях с повышенной взрывоопасностью - отсутствует сертификация Ex.
• Не подходит для автоматических систем управления - требует ручной затяжки и визуального контроля.
• Один полюс - не используется как многополюсный коммутирующий элемент; для нескольких цепей нужны несколько единиц.

Примеры использования

• Подключение трёх светильников к одному выходу ЛЭП в уличном освещении.
• Разветвление СИП-проводов на опоре перед входом в дом.
• Объединение медных проводов от термореле и алюминиевой шины в распределительном щите.
• Временное соединение при ремонте кабельной линии без демонтажа всей системы.

Практические советы

• Перед монтажом удалите оксидную плёнку с алюминиевых жил - даже с пастой лучше работать с чистым металлом.
• Не используйте другие ключи вместо имбусового 5 мм - некорректный инструмент может повредить винт.
• При установке в плотный щит оставьте минимум 10 мм свободного места вокруг каждого KE10.3 (AL 10-35/Cu 1.5-25) 6-и контактный для теплоотвода и доступа.
• Проверяйте затяжку винтов через год после установки - особенно при больших токах или частых перепадах температуры.
• Для многократного подключения/отключения лучше выбрать другой тип клеммы - этот зажим рассчитан на одноразовое использование.
