Клеммник KE10.506 (AL 10-50/Cu 2.5-35) для сетей уличного освещения - 88977 КВТ

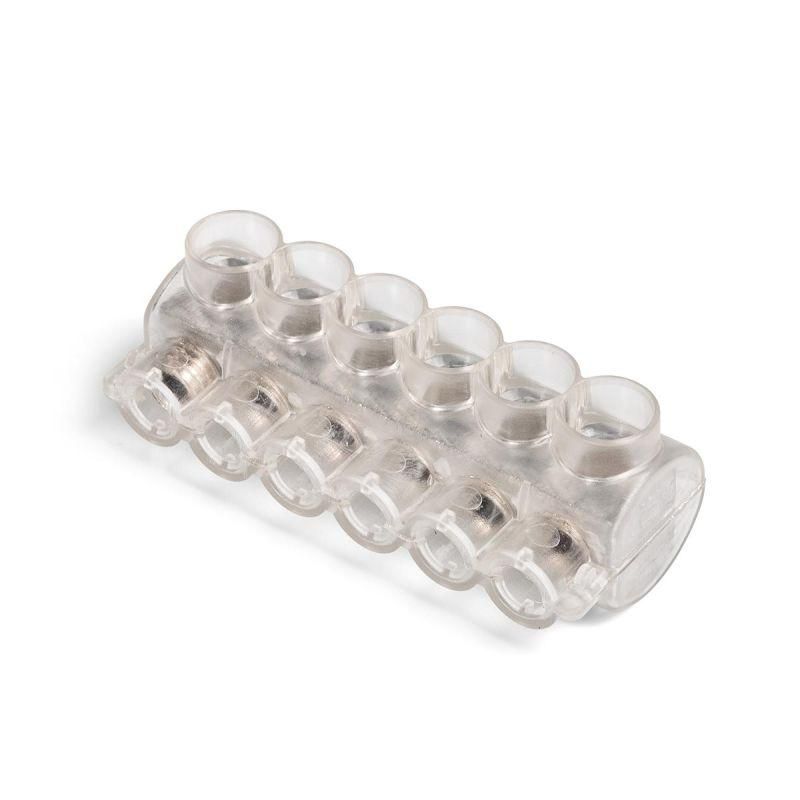

Клеммник 6-контактный (AL 10-50/Cu 2.5-35) 25А 1000В поликарбонат (PC) прозрачный от бренда КВТ — однополюсный зажим для надёжного соединения алюминиевых и медных проводов в распределительных щитах и наружных установках. Его прозрачный корпус позволяет контролировать состояние контактов без вскрытия, а прочный поликарбонат выдерживает экстремальные температуры.

Назначение и область применения

Клеммник предназначен для соединения и разветвления проводов в условиях повышенной нагрузки и воздействия окружающей среды. Подходит для монтажа в силовых щитах, опорах уличного освещения, на мачтах и других наружных объектах. Особенно эффективен при работе с самонесущими изолированными проводами (СИП). Может использоваться как в новых установках, так и при реконструкции старых сетей.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: до 1000 В
• Количество зажимов: 6
• Сечение проводников:
  • Алюминиевые: 10–50 мм²
  • Медные: 2.5–35 мм²
• Материал изоляции: поликарбонат (PC)
• Материал контактной части: алюминиевый сплав
• Материал прижимных болтов: анодированная сталь
• Ширина ячейки: 30 мм
• Позиция подключения: сбоку
• Рабочий температурный диапазон: от –60 °C до +55 °C
• Момент затяжки: 10 Н·м
• Инструмент для монтажа: имбусовый ключ 5 мм
• Стандарт соответствия: ГОСТ 30011.7.1 (IEC 60947-7-1)

Совместимость и монтаж

Клеммник совместим с алюминиевыми и медными проводами указанного сечения. Для монтажа используется только имбусовый ключ 5 мм — другие инструменты могут повредить винты. Каждый зажим фиксирует один провод; все 6 контактов расположены в одном ряду, что удобно для компактной сборки в щитах. Крепление происходит через винты с внутренним шестигранником — обеспечивают равномерное давление и предотвращают перегрев. Корпус неразборный: после сборки доступ к контактам закрыт, что исключает случайное ослабление соединений.

Безопасность и стандарты

Клеммник сертифицирован по ГОСТ 30011.7.1, который соответствует международному IEC 60947-7-1. Это гарантирует соответствие требованиям к безопасности, термостойкости и механической прочности. Поликарбонатовая изоляция не поддерживает горение и сохраняет целостность даже при длительном нагреве. Анодированная сталь винтов защищена от коррозии, а наличие антикоррозийной пасты на контакте снижает риск окисления алюминия — частую причину отказов в наружных установках.

Преимущества

• Прозрачный корпус — возможность визуального контроля состояния проводов без демонтажа
• Универсальная поддержка алюминиевых и медных проводов в широком диапазоне сечений
• Высокая стойкость к перепадам температур — работает в суровых климатических условиях
• Антикоррозийная паста продлевает срок службы соединений, особенно на алюминии
• Неразборная конструкция — минимизирует риск потери герметичности и попадания влаги
• Фиксация моментом 10 Н·м — точный и воспроизводимый монтаж

Ограничения применения

• Не предназначена для многожильных гибких проводов без наконечников — возможен перегрев из-за плохого контакта
• Не следует использовать в местах с постоянной вибрацией без дополнительной фиксации
• Максимальное сечение меди — 35 мм²; использование провода большего сечения недопустимо
• Не рассчитана на автоматическое отключение — требует внешней защиты (автомат, УЗО)
• Не подлежит ремонту — при выходе из строя заменяется полностью

Примеры использования

• Подключение СИП-проводов к входному кабелю в щите уличного освещения
• Разветвление питания на несколько светильников от одного фазного провода
• Объединение нескольких алюминиевых жил в распределительной коробке на опоре
• Переход с медного кабеля на алюминиевую шину в распределительном щите
• Соединение проводов в холодных регионах, где температура опускается ниже –40 °C

Практические советы

• Перед монтажом зачистите жилы до металла — удалите оксидную плёнку с алюминия
• Используйте только имбусовый ключ 5 мм; не применяйте обычные отвёртки — можно сломать винт
• Проверьте момент затяжки: слишком слабый контакт вызывает нагрев, слишком сильный — деформацию
• При подключении медных и алюминиевых проводов одновременно — соблюдайте порядок: сначала алюминий, затем медь, чтобы избежать электрохимической коррозии
• При установке в открытых щитах используйте дополнительную защиту от влаги — хотя корпус IP-защиты не указан, он не предназначен для прямого контакта с водой
• При необходимости замены — отключите питание, проверьте отсутствие напряжения, снимите весь кабель целиком
