Клеммник KE10.504 (AL 10-50/Cu 2.5-35) для сетей уличного освещения - 88976 КВТ

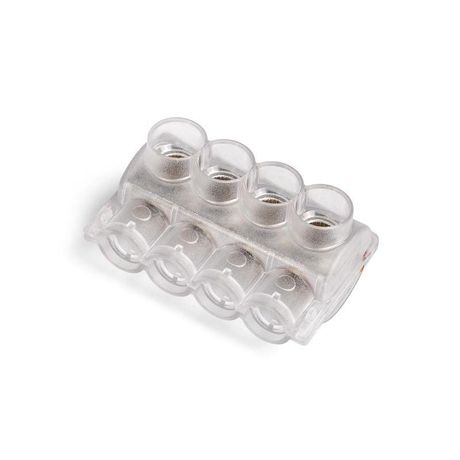

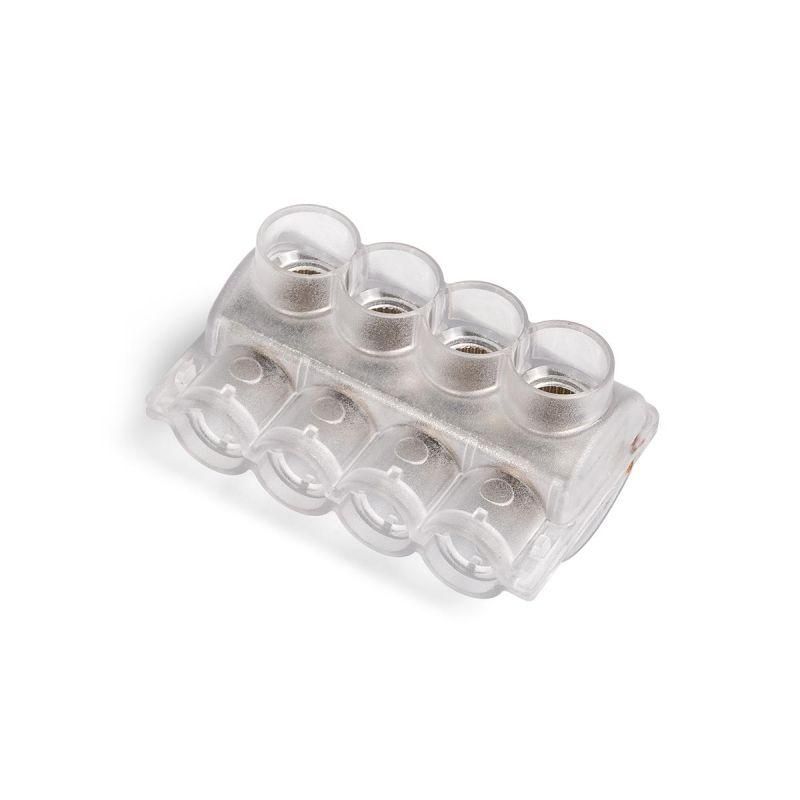

Клеммник 4-х контактный KE10.504 (AL 10-50/Cu 2.5-35) от бренда КВТ предназначен для надёжного соединения алюминиевых и медных проводов в распределительных щитах и наружных сетях освещения. Его прозрачный корпус и высокая степень защиты делают этот клеммник удобным для монтажа и диагностики.

Назначение и область применения

Клеммник 4-х контактный KE10.504 (AL 10-50/Cu 2.5-35) используется для создания ответвлений и соединений в электрических цепях с повышенными требованиями к надёжности. Подходит для установки в силовые щиты, опоры уличного освещения, столбы ЛЭП и другие места, где требуется безопасное разветвление проводов. Особенно эффективен при работе с самонесущими изолированными проводами (СИП).

Технические характеристики

• Тип соединения: клеммное, зажимное
• Сечение провода: алюминий 10–50 мм2, медь 2.5–35 мм2
• Номинальный ток: 25 А
• Номинальное напряжение: до 1000 В
• Количество контактов: 4 на один полюс
• Ширина одной ячейки: 30 мм
• Материал контактов: алюминиевый сплав с антикоррозийной пастой
• Материал прижимных болтов: анодированная сталь
• Материал корпуса: поликарбонат (PC), прозрачный
• Положение подключения: сбоку
• Рабочая температура: от –60 C до +55 C
• Момент затяжки: 10 Нм
• Инструмент для монтажа: имбусовый ключ 5 мм
• Стандарт соответствия: ГОСТ 30011.7.1 (IEC 60947-7-1)

Совместимость и монтаж

Клеммник 4-х контактный KE10.504 (AL 10-50/Cu 2.5-35) совместим с однопроволочными и многопроволочными жилами из меди и алюминия. Для правильного монтажа важно соблюдать следующее:

• Не использовать провода меньше 2.5 мм2 (для меди) или больше 50 мм2 (для алюминия) - это снижает надёжность контакта.
• Подключение выполняется через боковые входы - провод вставляется до упора, затем затягивается винтом имбусовым ключом 5 мм.
• Корпус неразборный - после сборки доступ к контактам невозможен, поэтому проверьте правильность подключения перед фиксацией.
• Установка возможна в DIN-рейку шириной 30 мм - каждый модуль занимает одну ячейку.

Безопасность и стандарты

Клеммник 4-х контактный KE10.504 (AL 10-50/Cu 2.5-35) соответствует международному стандарту IEC 60947-7-1 и российскому ГОСТ 30011.7.1. Прозрачный поликарбонатовый корпус обеспечивает электроизоляцию и механическую прочность даже при экстремальных температурах. Антикоррозийная паста на контактах предотвращает окисление, особенно важную при работе с алюминием.

Преимущества

• Прозрачный корпус позволяет контролировать состояние контактов без вскрытия - снижает риск перегрева и плохого соединения.
• Антикоррозийная паста исключает необходимость дополнительной обработки жил - экономит время при монтаже.
• Высокая термостойкость (-60…+55 C) позволяет применять клеммник в холодных регионах и на открытых участках сети.
• Фиксация винтами с внутренним шестигранником обеспечивает точный момент затяжки и предотвращает перетягивание.
• Один модуль заменяет четыре отдельных клеммы - компактность и уменьшение числа точек соединения повышают надёжность всей системы.

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя корпус защищён, он не имеет IP-классификации и не рассчитан на работу в условиях прямого воздействия воды.
• Не рекомендуется использовать для проводов сечением менее 2.5 мм2 (медь) - малые жилы не будут плотно зажаты, что вызывает нагрев.
• Нельзя разбирать корпус - при повреждении клеммника необходимо заменить весь модуль.
• Не применяйте для переменного тока выше 1000 В - превышение напряжения нарушает изоляционные свойства.

Примеры использования

• Разветвление питания на несколько светильников от одного СИП-провода на уличном фонаре.
• Объединение нескольких медных жил в распределительном щите управления насосной станцией.
• Подключение алюминиевой линии к медному кабелю ввода в дом через щит на опоре.
• Создание параллельных цепей в системах аварийного освещения.

Практические советы

• Перед монтажом удалите оксидную плёнку с алюминиевых жил - даже с пастой лучше работать с чистой поверхностью.
• Проверяйте момент затяжки 10 Нм - используйте ключ с ограничителем момента, чтобы не повредить контакт.
• При групповой установке нескольких клеммников оставляйте минимум 5 мм свободного пространства между ними для теплоотвода.
• При использовании в местах с вибрацией (например, на опорах) дополнительно закрепите клеммник на DIN-рейке с помощью фиксирующей планки.
• Для быстрой диагностики - визуально проверяйте цвет контактов через прозрачный корпус: потемнение или помутнение указывают на перегрев.
